Fig. 2
1
Fig. 3
Fig. 4
20 international
bereich, drehen Sie die Luftzufuhr ab, schalten Sie den
Kompressor am EIN/AUS-Schalter aus und entfernen Sie
dann den Schlauch vom Kompressor.
Auspacken
Auf Grund moderner Serienproduktion ist es unwahrschein-
lich, dass Ihr Kompressor fehlerhaft ist, oder dass ein Teil
fehlt. Falls Sie einen Fehler feststellen sollten, schalten
Sie die Maschine nicht ein, bevor die Teile ersetzt wurden
oder der Fehler behoben wurde. Ein Nichtbefolgen dieser
Vorschrift könnte zu ernsthaften Verletzungen führen.

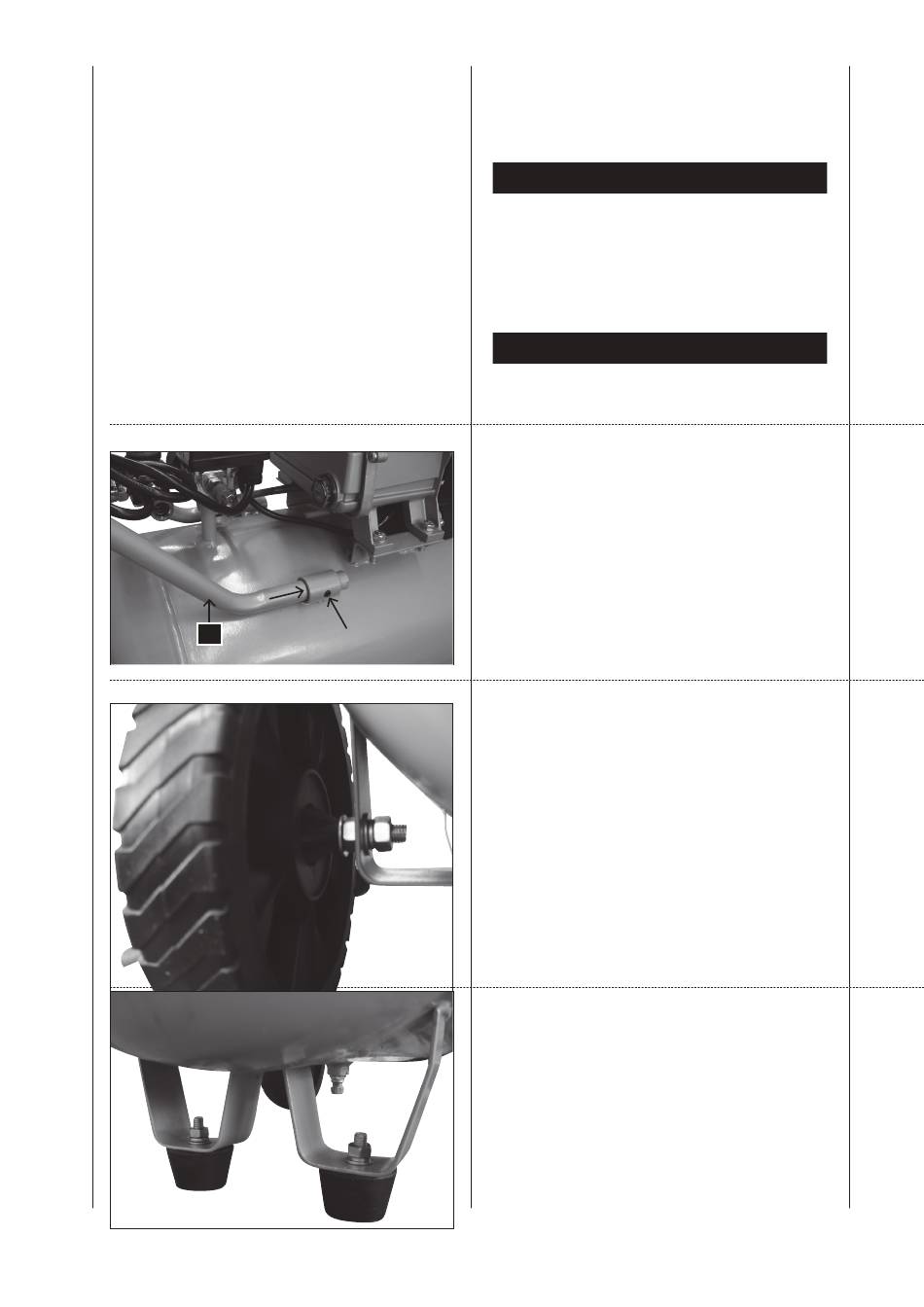

Montage

Handgriff
Der Handgriff des Modells muss wie folgt montiert wer-
den:
Fig. 2
1 Holen Sie die beiden Gewindestifte aus dem Plastik-
beutel und stecken Sie sie in die Gewindelöcher in den
Handgriffröhren.
2 Schieben Sie die beiden Enden des Handgriffs in die
Befestigungslöcher.
3 Ziehen Sie die Schrauben an, um den Handgriff an Ort
und Stelle zu sichern.
Räder, Fig. 3
1 Um die Räder (12) zu befestigen, führen Sie zuerst
eine Scheibe mit dem Radbolzen durch das Rad. Dann
fügen Sie eine Scheibe und eine Sechskantmutter auf
der Innenseite des Rades hinzu. Nun ziehen Sie die
Mutter soweit von Hand an, dass sich das Rad noch
drehen lässt.
2 Schieben Sie die Radeinheit durch die Lasche unter
dem Tank.
3 Befestigen Sie diese mit einer Scheibe, einer
Sicherheitsscheibe und einer Mutter und ziehen diese
fest an.
4 Wiederholen Sie diesen Vorgang für das zweite Rad.
Gummifüße, Fig. 4
Befestigen Sie die Gummifüße an der Lasche unten an
der Vorderseite des Tanks unter Verwendung der mitgelie-
ferten Schrauben, Beilagscheiben und Muttern.
