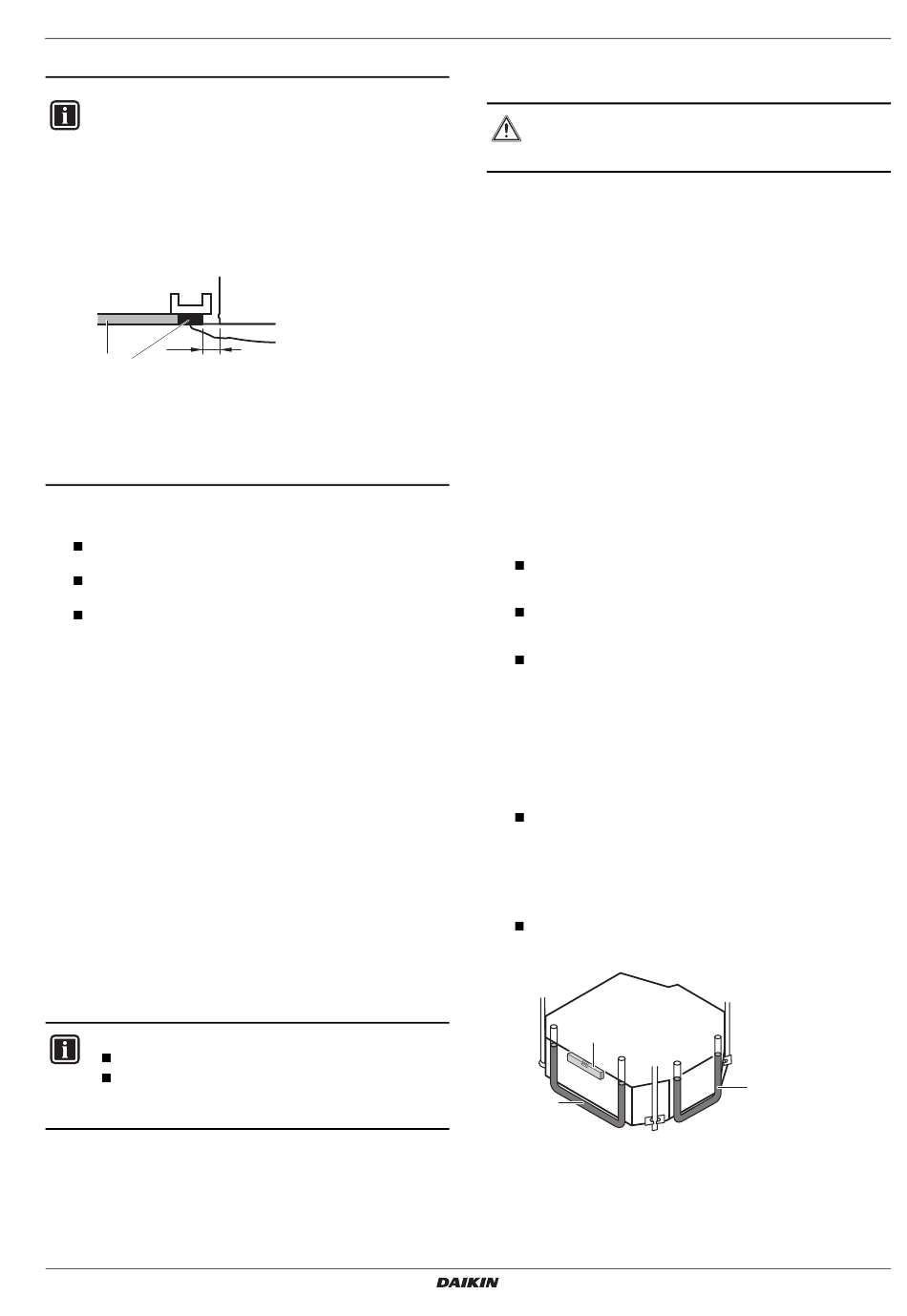

Information
Die Installation ist bei einer Deckenabmessung von
660 mm möglich (in der Abbildung 11: "Öffnung in der
Decke" gekennzeichnet durch *). Um jedoch ein
Deckenplatten-Überlappungmaß von 20 mm zu erhalten,
muss der Abstand zwischen der Decke und der Einheit
45 mm oder weniger betragen. Wenn der Abstand
zwischen Decke und Einheit über 45 mm beträgt, bringen
Sie in dem unten markierten Bereich Dichtmaterial oder
einbehaltene Deckenplatten an.
≤45
b a
Abb. 4.1: Platz in der Decke zu groß
a
Bereich zur Anbringung von Dichtmaterial oder
einbehaltener Deckenplatten
b
Abgehängte Decke
1
Erstellen Sie erforderlichenfalls die für die Installation
notwendige Deckenöffnung. (bei bestehenden Decken)
Ziehen Sie für die Abmessungen der Deckenöffnung die
Montageschablone zu Rate (mit der Einheit mitgeliefert).
Erstellen Sie die für die Installation erforderliche
Deckenöffnung.
Nach der Erstellung einer Deckenöffnung kann es
erforderlich sein, den Rahmen der abgehängten Decke zu
verstärken, um ein Durchhängen oder Vibrieren der Decke
zu vermeiden. Weitere Informationen erhalten Sie beim
Erbauer der Decke.
2
Installieren Sie die Schwebebolzen. (Verwenden Sie einen
Bolzen der Größe M8-M10.)
Verwenden Sie bei einer vorhandenen Decke Anker und bei
neuen Decken ein versenktes Einsatzstück, versenkte Anker
oder bauseitig zu liefernde Teile, um die Decke so zu verstärken,
dass sie das Gewicht der Einheit trägt. Der Abstand zwischen
den Schwebebolzen ist auf der Montageschablone vermerkt (mit
der Einheit mitgeliefert). Ziehen Sie das Papier zur Ermittlung der
Punkte zu Rate, die eine Verstärkung erfordern. Passen Sie den
Abstand von der Decke an, bevor Sie den Vorgang fortsetzen.
Siehe Installationsbeispiel in der Abbildung 14: "Installieren der
Schwebebolzen":
a
Deckenscheibe
b
Anker
c
Lange Mutter oder Spannschraube
d
Schwebebolzen
e
Abgehängte Decke
Information
Alle oben aufgeführten Teile sind bauseitig zu liefern.
Bei einer anderen Installation als der
Standardinstallation fragen Sie Ihren lokalen DAIKIN-
Händler um Rat.
Installieren des Ventilator-Konvektors
FWF
Ventilator-Konvektoren
4PW64524-1B – 2014.03
Installieren des Ventilator-Konvektors
4.4.
Befestigen der Einheit
Achtung
Berühren Sie nicht den Lufteinlass oder die Aluminiumrippen
der Einheit, um eine Verletzung zu vermeiden.
Lesen Sie für die Installation von optionalen Ausstattungen auch die
Installationsanleitung der optionalen Ausstattung. Abhängig von den
Bedingungen vor Ort ist es möglicherweise einfacher, die optionalen
Ausstattungen vor der Installation der Einheit anzubringen.
Installieren Sie bei vorhandenen Decken jedoch immer das
Frischlufteinlass-Kit vor der Installation der Einheit. Weitere
Informationen finden Sie unter
Ausstattung" auf Seite
10.
1
Installieren Sie die Einheit provisorisch.
Befestigen Sie den Aufhängebügel am Schwebebolzen.
Befestigen Sie ihn sicher mit Hilfe einer Mutter und einer
Unterlegscheibe an der oberen und unteren Seite des
Aufhängebügels wie in der Abbildung 15: "Sichern des
Aufhängebügels" gezeigt.
a
Mutter (bauseitig zu liefern)
b
Unterlegscheibe (im Lieferumfang der Einheit enthalten)
c
Aufhängebügel
d
Mutter und Kontermutter (bauseitig zu liefern)
2
Befestigen Sie die Montageschablone (mit der Einheit
mitgeliefert). (Nur bei neuen Decken)
Die Montageschablone entspricht den Abmessungen der
Deckenöffnung. Weitere Informationen erhalten Sie beim
Erbauer der Decke.
Der Mittelpunkt der Deckenöffnung ist auf der
Montageschablone angegeben. Der Mittelpunkt der Einheit
ist auf dem Gehäuse der Einheit markiert.
Befestigen Sie die Montageschablone mit Hilfe der
Schrauben wie in der Abbildung 16: "Montageschablone"
angegeben an der Einheit.
a
Montageschablone (mit der Einheit mitgeliefert)
b
Schrauben (im Lieferumfang der Einheit enthalten)
3
Bringen Sie die Einheit in die richtige Position für die Installation.
4
Prüfen Sie, ob die Einheit horizontal nivelliert ist.
Installieren Sie die Einheit nicht geneigt. Die Einheit ist mit
einer integrierten Kondensatpumpe und mit einem
Schwimmerschalter ausgestattet. Wenn die Einheit gegen
die Richtung des Kondensatflusses geneigt ist (die Seite, an
der sich das Abflussrohr befindet, ist angehoben), kann es
zu Funktionsstörungen des Schwimmerschalters und zu
einem Wasseraustritt kommen.
Stellen Sie mit Hilfe einer Wasserwaage oder mit einem mit
Wasser befüllten Vinylschlauch wie in der Abbildung unten
gezeigt sicher, dass die Einheit an allen vier Ecken nivelliert ist.
a
b
Abb. 4.2: Prüfen, ob die Einheit nivelliert ist
a
Wasserwaage
b
Vinylschlauch
5
Entfernen Sie die Montageschablone. (Nur bei neuen Decken)
Installieren des Ventilator-Konvektors
"Installieren der optionalen
b
Installationsanleitung
6
