9 | Abschließen der Installation des Innengeräts

9.3 Die Einheit auf der Montageplatte befestigen

9.4 Die Einheit schließen

9.4.1 Das Frontgitter wieder anbringen

Referenz für Installateure
46

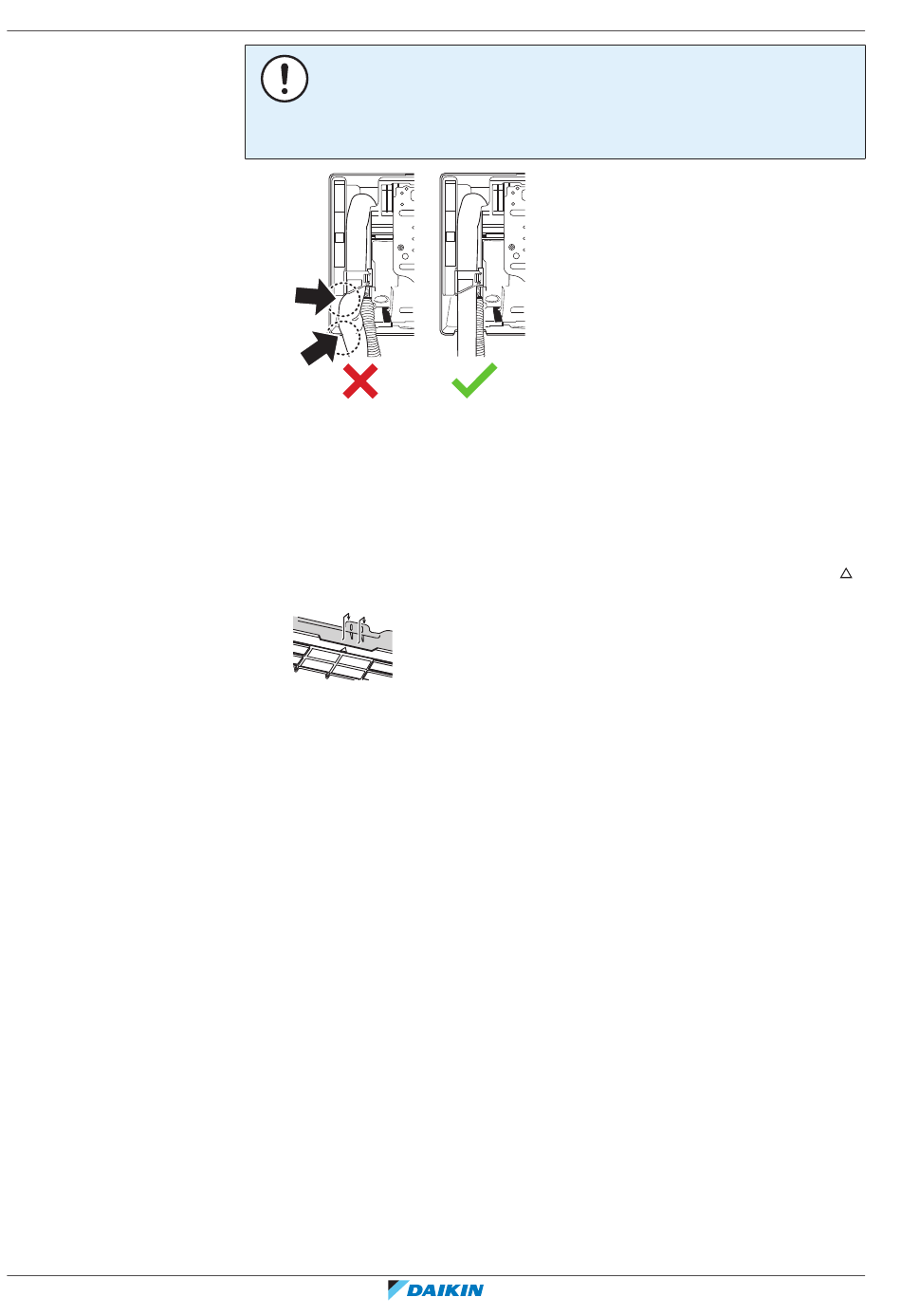

HINWEIS
▪
Kältemittelleitungen NICHT biegen.
▪
Die Kältemittelleitungen NICHT auf den unteren Rahmen oder das Frontgitter
drücken.
2 Den Abflussschlauch und die Kältemittelrohre durch die Wanddurchführung
führen und die Lücken mit Kitt ausfüllen.
1 Die Inneneinheit auf die Wandhalterungshaken setzen. Benutzen Sie die " "-
Markierungen zur Orientierung.
2 Drücken Sie mit beiden Händen auf den unteren Rahmen der Einheit, um sie
auf die unteren Haken der Montageplatte zu setzen. Darauf achten, dass die
Kabel NICHT eingequetscht werden.
Hinweis: Achten Sie darauf, dass sich das Verbindungskabel NICHT an der
Inneneinheit verfangen kann.
3 Drücken Sie mit beiden Händen auf die untere Kante der Inneneinheit, damit
sie fest auf den Haken der Montageplatte einrastet.
4 Die Inneneinheit mit den 2 Inneneinheit-Befestigungsschrauben M4×12L
(Zubehör) auf der Montageplatte befestigen.
1 Das Frontgitter anbringen, indem Sie die 3 oberen Haken fest einrasten lassen.
2 Die 2 Schrauben festziehen und die 2 Schraubenabdeckungen zurück an ihren
Platz setzen.
3 Die Klappe wieder anbringen.
4 Den Kabelbaum zurück in den Konnektor einführen und mit der Drahtklammer
sichern.
5 Die Frontblende schließen. Siehe "9.4.4 Die Frontblende
CTXA15+FTXA25~50(A)(B)2V1B(W)(S)(T)(B)
4
schließen" [ 47].
Innenraum-Klimagerät von Daikin
4P518023-3K – 2022.05
