Systemkomponenten und Schnittstelle
Beobachtungsgrafik
Die Onvision-Nadelspitzenverfolgung stellt mithilfe der Beobachtungsgrafik die Position der
Nadelspitze dar.
Je nach der Ausrichtung des Schallkopfs in Relation zur Nadelspitze erscheint die Nadelspitze
innerhalb der Beobachtungsgrafik, mit der die Position der Nadelspitze relativ zum
Ultraschallbild verfolgt wird. Die Beobachtungsgrafik ermöglicht dem Benutzer, die Nadelspitze
problemlos durch die Bildgebungsebene des Ultraschallfeldes zu navigieren.
1

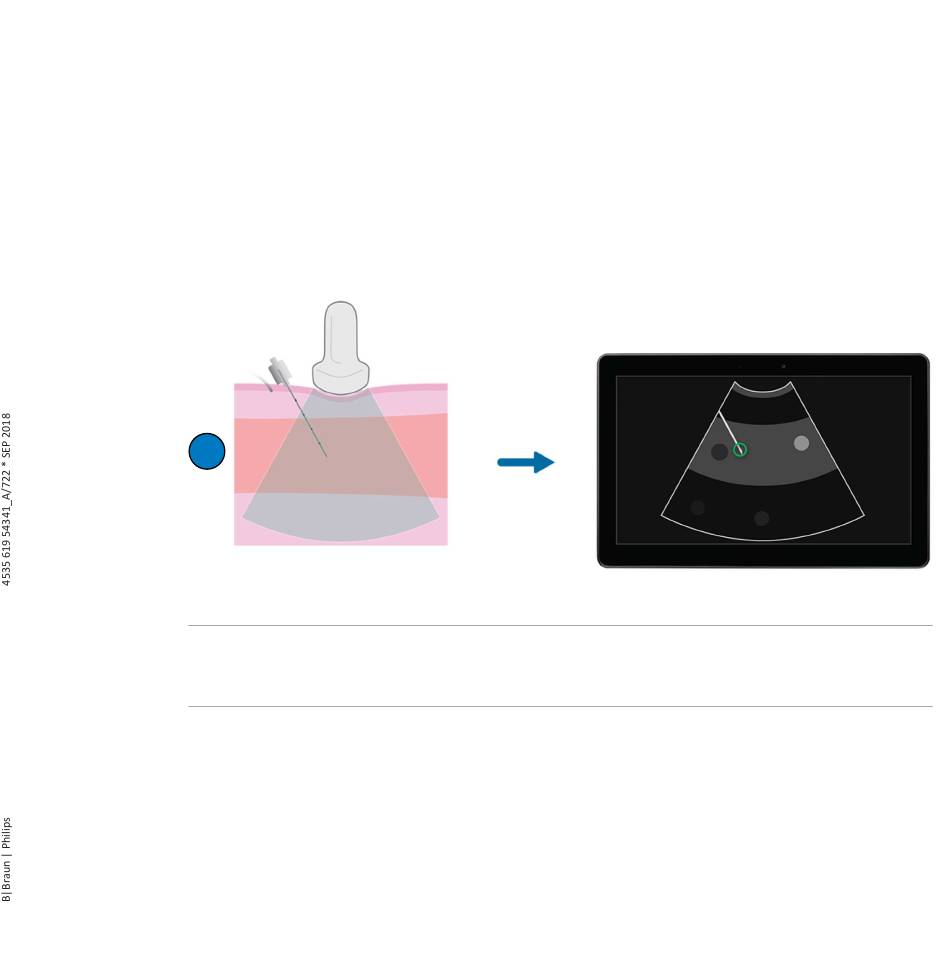

Beobachtungsgrafik der Onvision-Nadelspitzenverfolgung (1 von 2)
1
Onvision-System
Bedeutet, dass sich die Nadelspitze auf gleicher Ebene befindet. Wenn die Nadelspitze in der 2D-
Bildgebungsebene positioniert ist, wird ihre Position durch den grünen Kreis dargestellt. Die Größe des
grünen Kreises bleibt konstant.
Systemüberblick
31
