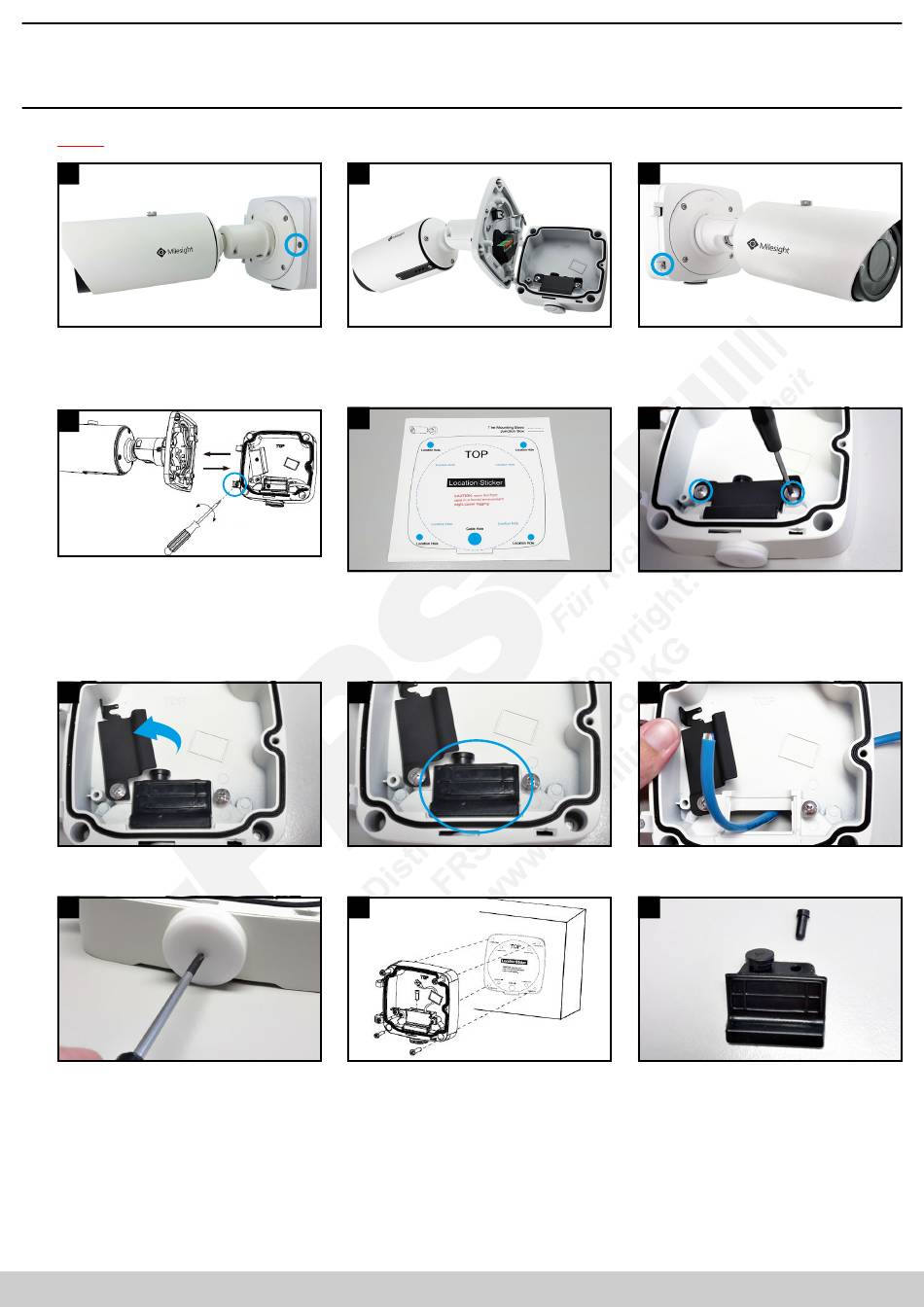

3. Montage und Verkabelung

Hinweis: Die zur Inbetriebnahme erforderlichen Komponenten wie Kabel, Stecker, werkzeug oder Netzteil sind nicht im Lieferumfang enthalten.
1
Lösen Sie die Schraube, um die Anschlussbox
öffnen zu können.
4
Lösen Sie die Kamera vorsichtig von der
Anschlussbox.
7
Schwenken Sie die schwarze Platte zur Seite.
10
Sie können auch die untere Kabelzufuhr
verwenden. Stechen Sie hierzu mit einem
spitzen Gegenstand ein kleines Loch durch die
Mitte der weißen unteren Dichtung und ziehen
Sie das Kabel durch.
8 8
2
Öffnen Sie die Anschlussbox der Kamera.
5
Mitgelieferte Bohrschablone
um Markierungen für passende Löcher am
Montageort zu machen.
Location Hole: Kamerammontage
Cable Hole: optionale Kabelzufuhr durch Wand/
Decke
8
Nehmen Sie die schwarze Gummidichtung
heraus.
11
Befestigen Sie die Anschlussbox mit dem
Dübeln und den Schrauben an einer Wand.
Prüfen Sie auch, ob die Wand das Gewicht von
Anschlussbox und Kamera halten kann.
www.milesight.de
3
Bei Bedarf können Sie im geschlossenen
Zustand am Scharnier der Anschlussbox die
Befestigungs-Schraube lösen und den Deckel
mit Kamera lösen.
6
verwenden, Lockern Sie mit zwei bis drei Umdrehungen die
beiden Schrauben an der schwarzen Platte.
Schrauben nicht komplett herausrehen.
9
Ziehen Sie die Verkabelung durch die Rückseite
der Anschlussbox.
12
Ziehen Sie einen der beiden Pfropfen aus der
Gummidichtung, der vom Durchmesser zu Ihrem
Kabel passt. Werfen Sie den Pfropfen nicht weg,
sondern bewahren Sie diesen entweder in der
Verpackung oder in der Anschlussbox auf.
