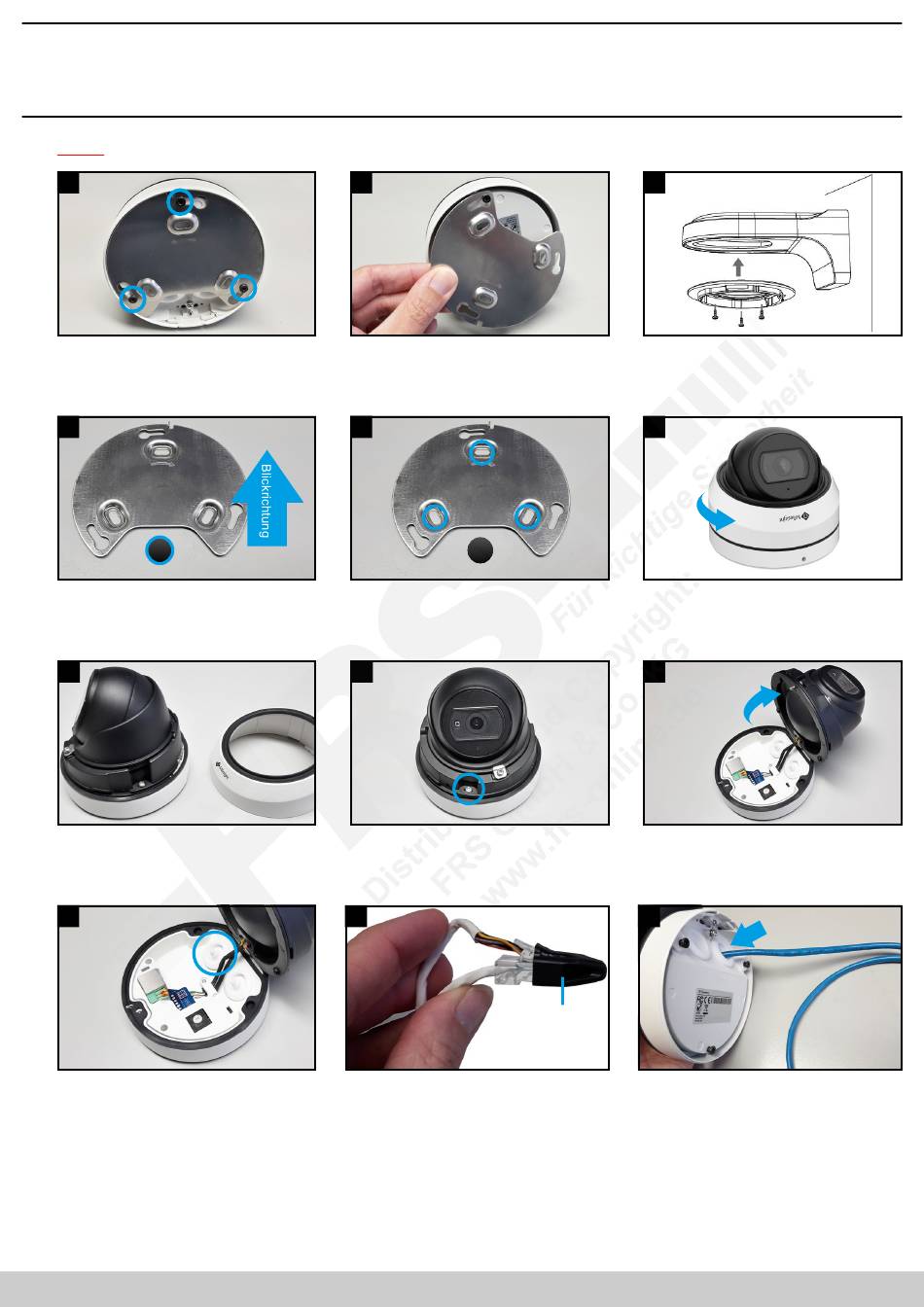

3. Montage und Verkabelung
Hinweis:
Die zur Inbetriebnahme erforderlichen Komponenten wie Kabel, Stecker oder Netzteil sind nicht im Lieferumfang enthalten.
1
Auf der Rückseite der Kamera befindet sich
eine Montageplatte. Lockern Sie die drei
schwarzen Schrauben ein wenig, bis Sie die
Montageplatte bewegen / drehen können.
4
Richten Sie die Montageplatte so aus, dass
sie die Verkabelung hinten ist. Bohren Sie
bei Wand- / Deckenmontage ein Loch für die
Verkabelung.
7
Nehmen Sie die Abdeckung ab.
10
Verwenden Sie die Kabelzufuhr, die
am Gehäuseboden mit „POE CABLE"
gekennzeichnet ist, für das Netzwerkkabel. Die
andere Kabelzufuhr ist für 12V- oder Alarm-
Kabel.
4
4
2
Nehmen Sie die Montageplatte ab.
5
Montieren Sie die Kamera mit dem
mitgelieferten Montagezubehör.
8
Lockern Sie die hier gekennzeichnete
Schraube ein wenig, bis sich das Scharnier
der Kamera lockert und Sie das Kameramodul
schwenken können.
11
Setzen Sie die Kabeleinführ-Hilfe auf die
Anschlussstecker für die Kamera.
www.milesight.de
3
Bei Wandarm: befestigen Sie die
Montageplatte am Wandarm.
6
Drehen Sie die obere weiße Abdeckung in
Pfeilrichtung, um sie zu lösen.
9
Schwenken Sie das Kameramodul zur Seite.
12
Kabeleinführ-
Hilfe
Führen Sie die Verkabelung mit der
Kabeleinführ-Hilfe durch die Dichtung von
Außen in die Kamera.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
