3. Montage und Verkabelung
Hinweis:
Die zur Inbetriebnahme erforderlichen Komponenten wie Kabel, Stecker oder Netzteil sind nicht im Lieferumfang enthalten.
Variante 1 (versteckte Kabelzufuhr):
Drücken Sie die schwarze Abdeckung heraus,
damit Sie das Kabel an dieser Stelle hindurch
ziehen können.
Variante 2 (seitliche Kabelzufuhr):
Ziehen Sie die seitliche weiße Abdeckung
heraus, damit Sie das Kabel an dieser Stelle
hindurch ziehen können.

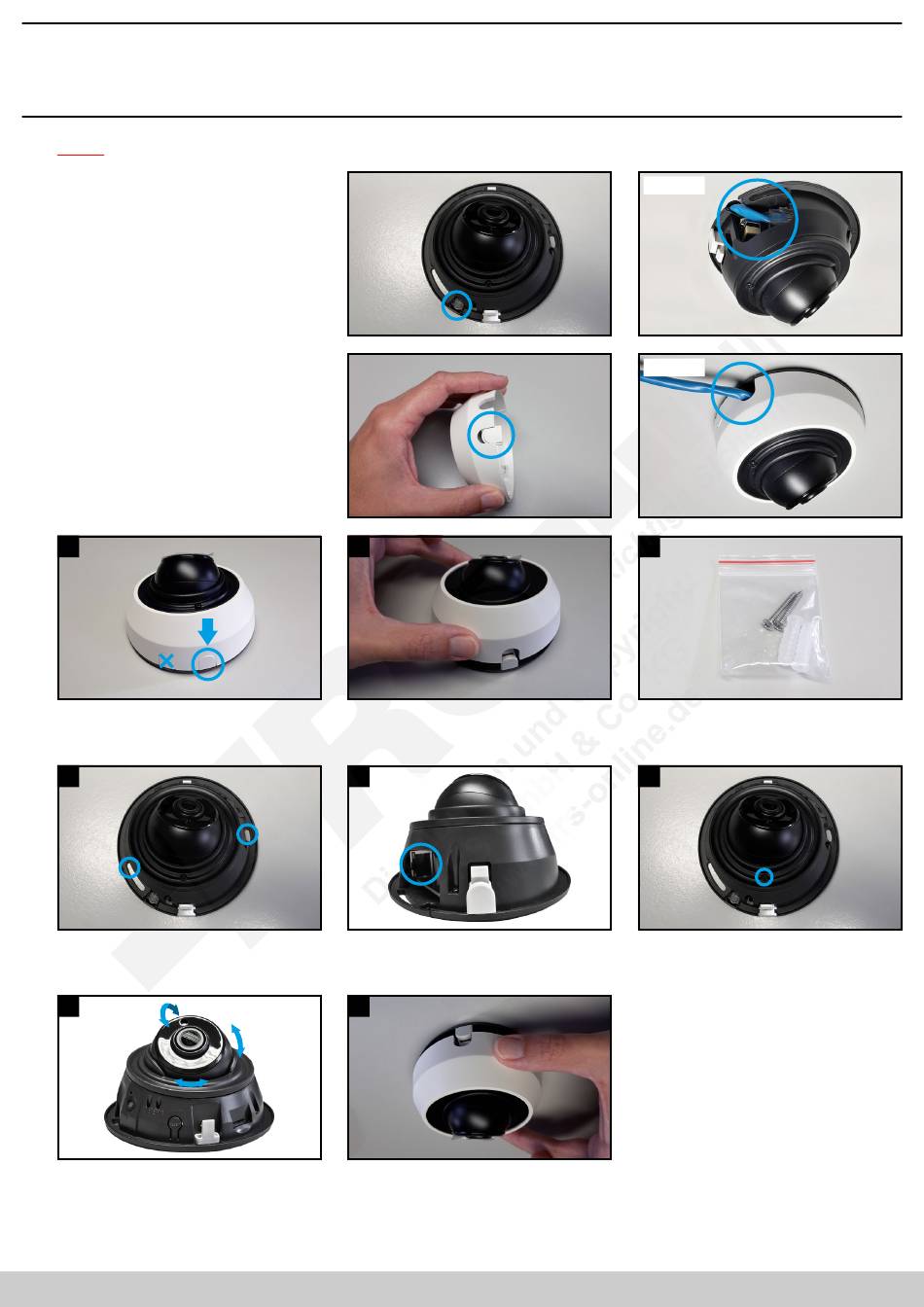

1
Auf der Rückseite der Kamera befindet sich ein
Knopf. Drücken Sie diesen ein, damit sich die
Haube der Kamera löst.
4
Befestigen Sie die Kamera mit zwei Schrauben
und prüfen Sie anschließend den festen Halt
der Kamera.
7
Richten Sie die Kamera in die gewünschte
Blickrichtung aus. Ziehen Sie die
Fixierschraube wieder feste an.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
2
Nehmen Sie die Haube ab.
5
Schließen Sie das Netzwerkkabel an der RJ45
Netzwerkbuchse der Kamera an.
8
Setzen Sie die Haube wieder auf die Kamera
und entfernen Sie die Schutzfolie über dem
Objektiv und den IR-LEDs.
Ergebnis:
Ergebnis:
3
Nehmen Sie das Montagezubehör aus dem
Verpackungsinhalt der Kamera.
6
Lösen Sie die Fixierschraube, um das Objektiv
ausrichten zu können.
