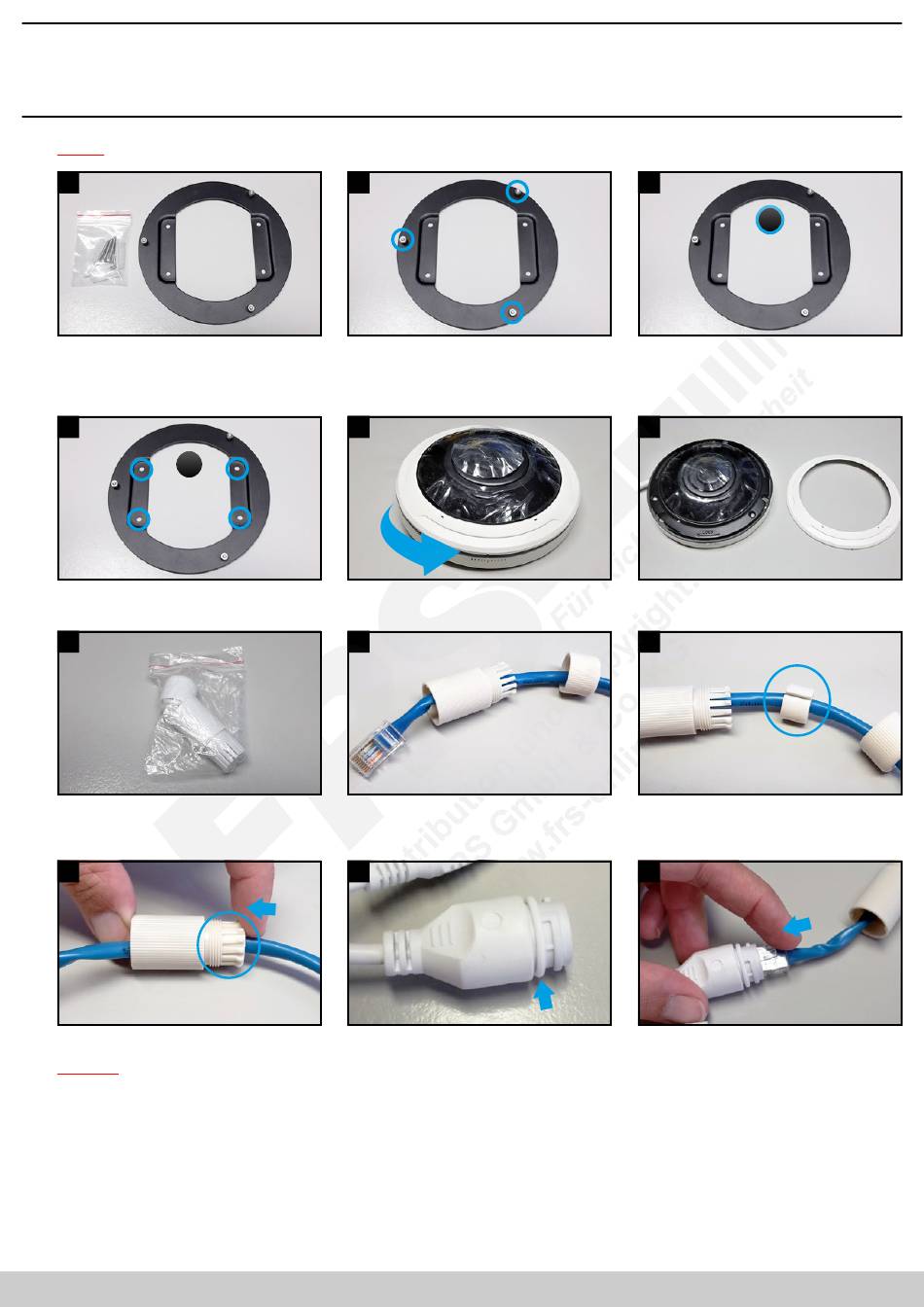

3. Montage und Verkabelung

Hinweis: Die zur Inbetriebnahme erforderlichen Komponenten wie Kabel, Stecker oder Netzteil sind nicht im Lieferumfang enthalten.
1
Nehmen Sie die schwarze Montageplatte
und das Installationszubehör aus dem
Verpackungsinhalt der Kamera
4
Schrauben Sie die Montageplatte mit den vier
Schrauben aus dem Installationszubehör fest.
7
Nehmen Sie den Beutel mit der Kabeldichtung
aus dem Verpackungsinhalt der Kamera.
10
Pressen Sie die Dichtung vorsichtig und
gleichmäßig in den Schraubbolzen.
ACHTUNG: Achten Sie darauf, dass Sie keine
der Klammern beschädigen oder abbrechen.
4 4
2
Richten Sie die Montageplatte so aus, dass die
drei Schrauben zu Ihnen schauen und nicht zur
Wand / Decke.
5
Lösen Sie den Kunststoff-Ring der Kamera
durch Drehen entgegen dem Uhrzeigersinn.
8
Siehen Sie die Verschraubung
Schraubbolzen nacheinander über das Kabel,
mit dem Sie die Kamera verbinden möchten.
11
Ziehen Sie den Dichtungsring auf die Buchse
am Anschlusskabel der Kamera.
www.milesight.de
3
Bohren Sie ein Loch für die Verkabelung. Die
Verkabelung muss mit dem vollen Umfang
durch das Loch passen. Es sollte daher einen
Durchmesser von 30 mm haben.
6
Nehmen Sie den Kunststoff-Ring ab.
9
und den In der Dichtung ist ein seitlicher Schlitz. Führen
Sie die Dichtung mit diesem Schlitz um das
Kabel herum.
12
Verbinden Sie den Netzwerkstecker mit dem
Netzwerkanschluss-Verbinder am Kamerakabel.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
