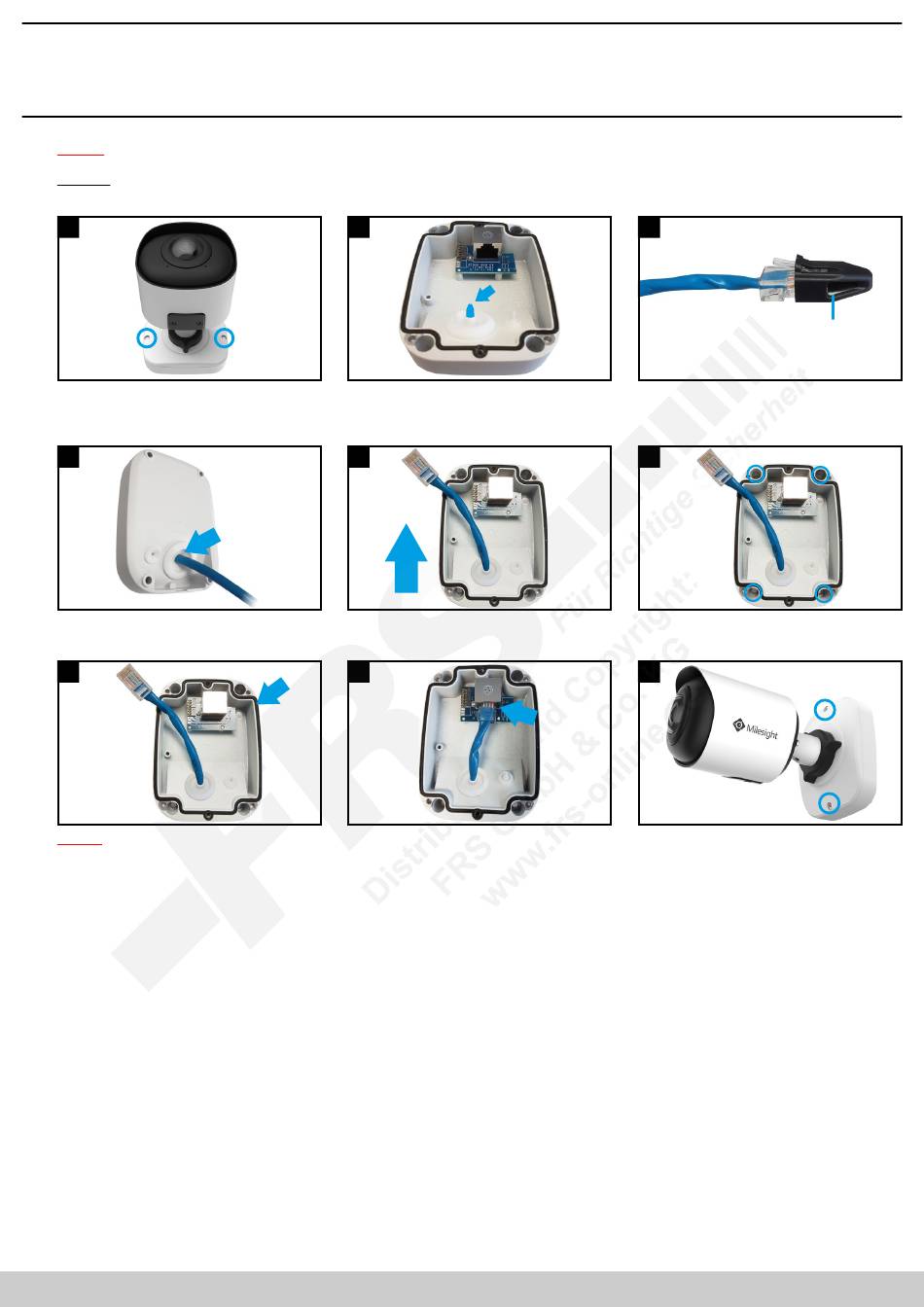

3. Montage und Verkabelung
Hinweis:
Die zur Inbetriebnahme erforderlichen Komponenten wie Kabel, Stecker, Werkzeug oder Netzteil sind nicht im Lieferumfang enthalten.
Erklärung: Am Wand/Deckenarm der Kamera befindet sich eine Anschlussbox mit RJ45 Netzwerkbuchse, an die Sie ein Netzwerkkabel verbinden
können.
1
Lösen Sie die Schrauben und öffnen Sie die
Anschlussbox.
4
Pressen Sie das Kabel mit Kabeleinführ-Hilfe
vorsichtig von Außen durch die Dichtung.
7
Wichtig:
Achten Sier darauf, dass die schwarze
Dichtung bündig aufliegt. Es darf sich kein
Schmutz oder Staub auf der Dichtung befinden.
Dies würde die Dichtheit beeinflussen.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
2
Drehen Sie die Spitze der dickeren Dichtung ab
(hier blau markiert)
5
Top
Positionieren Sie die Anschlussbox mit der
Dichtung unten und der Anschlussplatine oben.
8
Schließen Sie das Netzwerkkabel an der RJ45
Netzwerkbuchse an.
3
Wenn auf Ihrem Netzwerkkabel schon
ein Stecker montiert ist, setzen Sie die
Kabeleinführ-Hilfe auf den Stecker.
6
Befestigen Sie die Anschlussbox mit vier
Schrauben aus dem Lieferumfang.
9
Setzen Sie die Kamera auf und ziehen Sie
beide Schrauben fest.
www.milesight.de
Kabeleinführ-
Hilfe
