3. Montage und Verkabelung

3.1. Kamera vorbereiten

Hinweis: Die zur Inbetriebnahme erforderlichen Komponenten wie Kabel, Stecker oder Netzteil sind nicht im Lieferumfang enthalten.

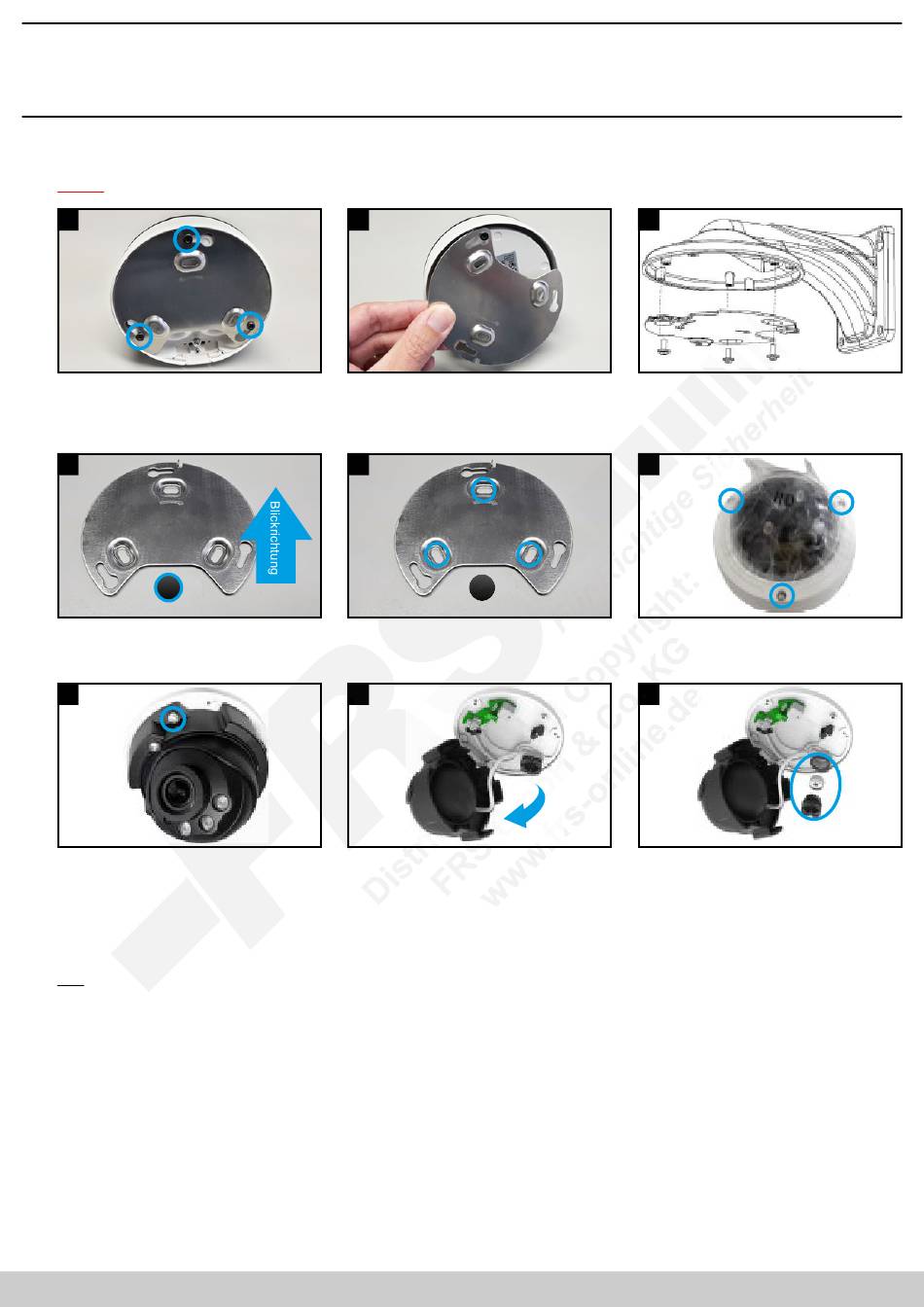

1
Auf der Rückseite der Kamera befindet sich eine
Montageplatte. Lockern Sie die drei schwarzen
Schrauben ein wenig, bis Sie die Montageplatte
bewegen / drehen können.
4
Richten Sie die Montageplatte so aus, dass sie
die Verkabelung hinten ist. Bohren Sie bei Wand-
/ Deckenmontage ein Loch für die Verkabelung.
7
Lösen Sie die Befestigungs-Schraube.
Sie können für die Verkabelung entweder das mitgelieferte Anschlusskabel verwenden oder ein bereits verlegtes Kabel direkt in die Kamera einführen.
Für Anschluss des mitgelieferten Anschlusskabels: auf Seite 6 forfahren.
oder
Um ein vorhandenes Kabel in die Kamera einzuführen: auf Seite 8 forfahren.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
2
Nehmen Sie die Montageplatte ab.
5
Montieren Sie die Platte mit dem mitgelieferten
Montagezubehör. Sie können hierzu auch die
mitgelieferte Schablone (Aufkleber) verwenden.
8
Kippen Sie das Kameramodul zur Seite.
3
Bei Wandarm: befestigen Sie die Montageplatte
am Wandarm.
6
Lösen Sie die Schrauben, um die Haube der
Kamera abzunehmen.
9
Lösen Sie die schwarze Verschraubung für die
Kabelzufuhr. Nehmen Sie diese Verschraubung
und auch die weiße Dichtung heraus.
www.milesight.de 5
