3. Montage und Verkabelung

Hinweis: Die zur Inbetriebnahme erforderlichen Komponenten wie Werkzeug, Kabel, Stecker oder Netzteil sind nicht im Lieferumfang enthalten.

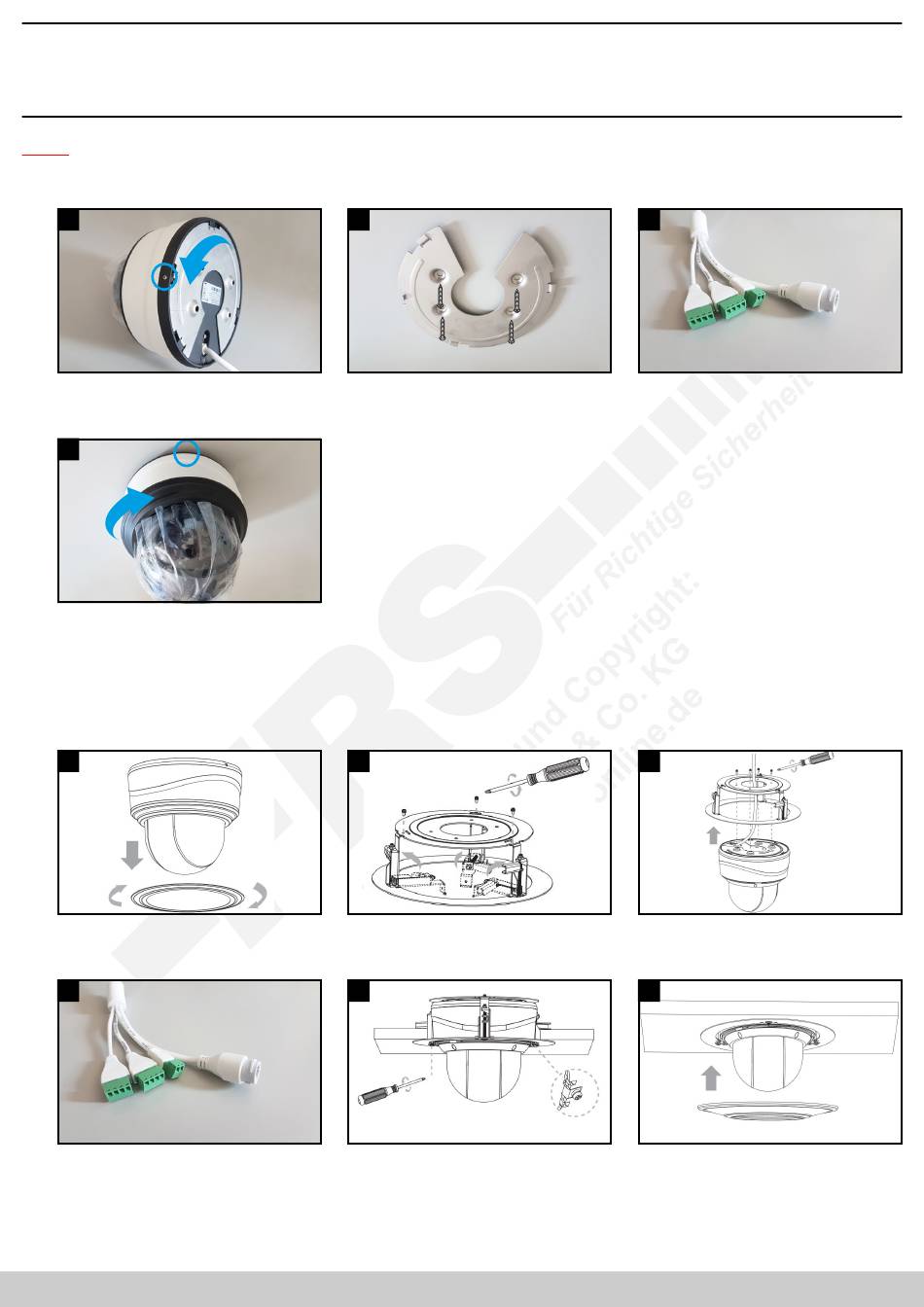

3.1. Direkte Deckenmmontage

1
Lösen Sie die Feststellschraube und nehmen
Sie die Montageplatte durch Drehung in
Pfeilrichtung ab.
4
Drehen Sie die Kamera an der Montageplatte,
bis sie einhakt und ziehen Sie die
Feststellschraube wieder an. Überprüfen Sie
den Halt der Kamera.

3.2. Montage mit Deckeneinbauhalter

Deckeneinbauhalter: ISIS-MS-A78 (optionales Zubehör)
1
Lösen Sie den schwarzen Abdeckungsring der
Kamera durch Drehen.
4
Schließen Sie die Verkabelung an. Hinweise
hierzu finden Sie im Kapitel [3.4. Verkabelung
Netzwerkstecker] auf Seite 7.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
2
Befestigen Sie die Montageplatte an die
Decke. Verwenden Sie hierzu die mitgelieferten
Schrauben und Dübel.
2
Öffnen Sie die Klammern des
Deckeneinbauhalters und ziehen Sie die
Schrauben fest.
5
Setzen Sie die Kamera mit dem
Deckeneinbauhalter in die Decke und
befestigen Sie diesen durch Anziehen der
Schrauben.
3
Schließen Sie die Verkabelung an. Hinweise
hierzu finden Sie im Kapitel [3.4. Verkabelung
Netzwerkstecker] auf Seite 7.
3
Setzen Sie die Kamera in die
Deckeneinbauhalterung und ziehen Sie die
Schrauben fest.
6
Prüfen Sie den Halt der Kamera und setzen Sie
den Abdeckungs-Ring auf.
www.milesight.de 5
