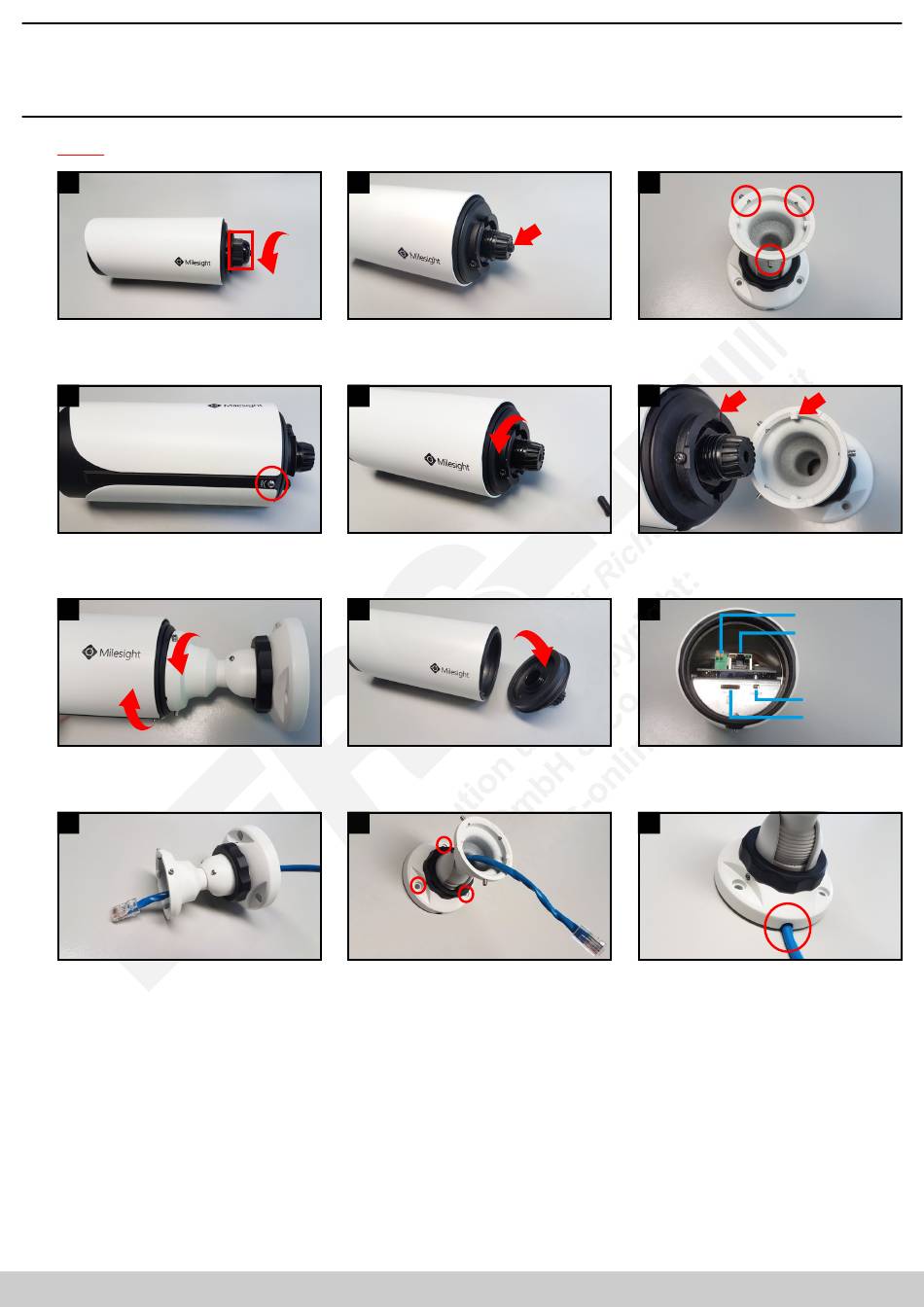

3. Montage und Verkabelung
Hinweis:
Die zur Inbetriebnahme erforderlichen Komponenten wie Kabel, Stecker, Werkzeug oder Netzteil sind nicht im Lieferumfang enthalten.
1
Lösen Sie auf der Rückseite der Kamera die
schwarze Verschraubung und nehmen Sie diese
ab.
4
Lösen Sie die untere Befestigungsschraube ein
wenig (2 - 3 Umdrehungen).
5.2
Lösen Sie die Verschraubung mit Hilfe des
Wandhalters ein Stück, bis Sie diese weiter von
Hand abschrauben können.
8
Ziehen Sie wie hier abgebildet das Netzwerkkabel
durch die Kamerahalterung hindurch.
4
4
2
Ziehen Sie den schwarzen Gummistift aus der
Dichtung heraus.
5
Lösen Sie die schwarze Rückwand, indem
Sie diese abschrauben. Falls sie zu feste sitzt,
befolgen Sie die Schritte 5.1 und 5.2 zum Lösen.
6
Nehmen Sie die Rückwand der Kamera ab.
9
Befestigen Sie die Kamerahalterung mit den
mitgelieferten Schrauben und Dübeln an einer
Wand oder an einer Decke. Prüfen Sie festen
festen Halt des Wandhalters.
www.milesight.de
3
Lösen Sie gegebenenfalls an der
Kamerahalterung die drei Inbus-Schrauben, bis
sie innen nicht mehr überstehen.
5.1
Setzen Sie die Kamera bündig in die Halterung.
Dabei muss der markierte Balken durch die
Kerbe an der Kamera hindurch.
7
Im Inneren der Kamera befinden sich die
Anschlüsse der Kamera.
10
Falls Sie die seitliche Kabelzufuhr verwenden
möchten, montieren Sie diese so, dass sie nach
unten zeigt.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
12V DC
RJ45 (LAN+PoE)
Reset
microSD
