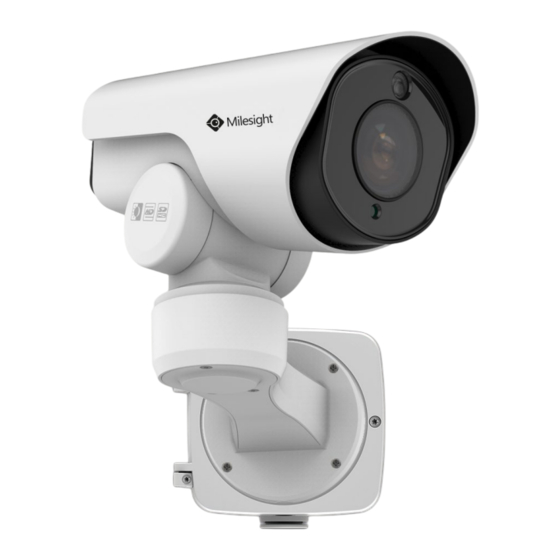

Milesight ISIS-MS-C 61 Serie Montageanleitung
Vorschau ausblenden
Andere Handbücher für ISIS-MS-C 61 Serie:
- Montageanleitung (12 Seiten) ,
- Montage-kurzanleitung (2 Seiten) ,
- Kurzanleitung (2 Seiten)
Verwandte Anleitungen für Milesight ISIS-MS-C 61 Serie
Inhaltszusammenfassung für Milesight ISIS-MS-C 61 Serie
- Seite 1 ISIS-MS-Cxx61 Montageanleitung Vor Inbetriebnahme bitte dieses Handbuch lesen. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Stand: Januar 2020 Distribution und Copyright: FRS GmbH & Co. KG...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch! Wir gratulieren Ihnen zum Kauf eines Qualitätsprodukts der Marke Milesight. Inhalt 1. Wichtige Hinweise 1.1. Sicherheitshinweise 1.2. PTFE-Membrane 2. Produktinformationen 2.1. Zugangsdaten 2.1.1. IP-Adresse und Benutzername 2.1.2. Passwort und Aktivierung 2.2. Verpackungsinhalt 2.3. Anschlüsse 2.4. Abmessungen 2.5. Technische Daten 3. -
Seite 3: Wichtige Hinweise
Sie dieses Produkt nie in irgendeiner Weise. Der Hersteller haftet nicht für Schäden, die durch unbefugte Änderungen oder Reparaturversuche verursacht werden. 13. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie beispielsweise von Radiatoren, Heizkörpern oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de... -
Seite 4: Ptfe-Membrane
Humidität kann bei niedrigen Temperaturen nach der Montage zunächst zu einem beschlagenen Bild führen. Sobald die Kamera den Betrieb startet und sich erwärmt, entfernt sich dieser Beschlag jedoch wieder. Dieser Vorgang kann je nach Höhe der Humanität circa 30 Minuten bis mehrere Stunden dauern. www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 5: Produktinformationen
Falls Sie die Standard IP-Adresse geändert haben oder diese von einem DHCP-Server automatisch neu vergeben wurde, können Sie die IP-Adresse mit der Software [Smart Tools] suchen, welches auf www.milesight.com herunter geladen werden kann. Wie Sie die IP-Adresse manuell ändern, finden Sie in der Betriebsanleitung, die Sie auf www.milesight.de herunterladen können. -
Seite 6: Anschlüsse
2. Produktinformationen (Fortsetzung) 2.3. Anschlüsse Weißlicht-LED IR-LEDs Objektiv Lichtsensor Kartenslot MicroSD/SDHC/SDXC PTFE-Membran Reset (Belüftungssystem) Alarm In/Out RJ45 Netzwerk 12V DC www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. - Seite 7 2. Produktinformationen (Fortsetzung) Alarmkontakte: PIN1: Alarm Out NC/NO 24V DC 1A PIN2: Alarm Out NC/NO 24V DC 1A PIN3: Alarm In NC/NO ≤12V PIN4: Alarm In NC/NO ≤12V Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de...
-
Seite 8: Abmessungen
2. Produktinformationen (Fortsetzung) 2.4. Abmessungen Einheit: mm www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 9: Technische Daten
Manuell: 0.2° ~ 60°/sek., Preset: 100°/sek. Neigegeschwindigkeit Manuell: 0.2° ~ 30°/sek., Preset: 60°/sek. Presetpositionen Touren 8 Touren mit jeweils 48 Preset-Positionen weitere Funktionen 4 Patterns, Power Loss Recovery, PTZ Position Display, 3D Positioning weiter auf der nächsten Seite. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de... - Seite 10 IEEE 802.3at Klasse 3 Power over Ethernet Sonstiges Umgebungs-Temperatur -30 °C ~ +60 °C Umgebungs-Luftfeuchtigkeit 0 - 90% (nicht kondensierend) Wetterschutz / Staubschutz IP66 Zertifizierungen CE, FCC, RoHS konform Abmessungen 95x207x291 mm (BxHxT) plus Anschlussbox Gewicht 2.5 kg www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 11: Montage Und Verkabelung
Öffnen Sie den Deckel. Sie den Deckel öffnen können. Lockern Sie mit zwei bis drei Umdrehungen die beiden Schwenken Sie die schwarze Platte zur Seite. Schrauben an der schwarzen Platte. Schrauben nicht komplett herausrehen. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de... - Seite 12 Gummidichtung, der vom Durchmesser zu Ihrem die Wand das Gewicht von Anschlussbox und Kamera Kabel passt. Werfen Sie den Pfropfen nicht weg, halten kann. sondern bewahren Sie diesen entweder in der Verpackung oder in der Anschlussbox auf. www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten.
- Seite 13 Setzen Sie die Dichtung exakt so wieder auf, dass sie bündigin der dafür vorgesehenen Kerbe aufliegt. Dichtung muss vollständig dafür Schwenken Sie die schwarze Platte zurück auf vorgesehenen Position hineingepresst werden. die Dichtung und ziehen Sie die beiden Schrauben wieder fest. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de...
- Seite 14 Luftfeuchtigkeit in die Anschlussbox gelangen kann. Siehen Sie die Verschraubung und den Schraubbolzen In der Dichtung ist ein seitlicher Schlitz. Führen Sie nacheinander über das Kabel. die Dichtung mit diesem Schlitz um das Kabel herum. www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten.
- Seite 15 Die Dichtung muss vollständig aufliegen. Öffnung im Deckel und schrauben Sie die Kamera mit den vier Schrauben am Deckel fest. Verbinden Netzwerkstecker Schieben Sie den Schraubbolzen zum Kamerakabel Netzwerkanschluss-Verbinder am Kamerakabel. und schrauben Sie diesen fest. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de...
- Seite 16 Sie darauf, dass die Verkabelung vollständig in der Anschlussbox ist und dass sich keine Gegenstände zwischen Anschlussbox und Deckel befinden. Dies würde die Dichtheit beeinflussen. Zusammenfassung der Verkabelung: Netzwerkanschluss- Verbinder Schraubbolzen O-Ring Netzwerkkabel Dichtungsring Verschraubung www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 17: Sd-Karte Und Reset
Für einen Reset: Betätigen Sie die Reset-Taste Schieben Sie das Sonnendach ieder auf die Kamera fünf Sekunden lang, wenn Sie die Kamera auf ihre und befestigen Sie es wieder mit der Schraube. Werkseinstellungen zurücksetzen möchten. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de... -
Seite 18: Sonstige Informationen
5. Sonstige Informationen 5.1. Bedienung und Menü Eine ausführliche Anleitung zur Bedienung der Kamera können Sie auf www.milesight.de herunterladen. Software, Tools und Updates können Sie auf www.milesight.com herunterladen. 5.2. Entsorgung Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. -
Seite 19: Notizen
4. SD-Karte und Reset (Fortsetzung) 5.4. Notizen Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de... - Seite 20 Distribution und Copyright: FRS GmbH & Co. KG www.frs-online.de...
