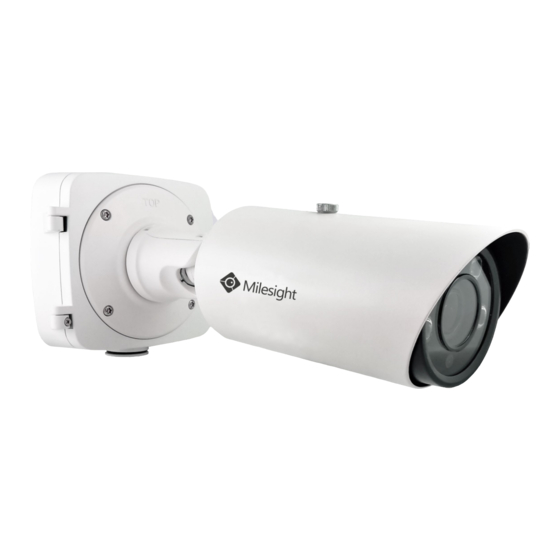

Milesight ISIS-MS-C 62 Serie Montageanleitung
Vorschau ausblenden
Andere Handbücher für ISIS-MS-C 62 Serie:
- Kurzanleitung (2 Seiten) ,
- Montageanleitung (16 Seiten)
Verwandte Anleitungen für Milesight ISIS-MS-C 62 Serie
Inhaltszusammenfassung für Milesight ISIS-MS-C 62 Serie
- Seite 1 ISIS-MS-Cxx62 Montageanleitung Vor Inbetriebnahme bitte dieses Handbuch lesen. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Stand: Januar 2020 Distribution und Copyright: FRS GmbH & Co. KG...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch! Wir gratulieren Ihnen zum Kauf eines Qualitätsprodukts der Marke Milesight. Inhalt 1. Wichtige Hinweise 1.1. Sicherheitshinweise 1.2. PTFE-Membrane 2. Produktinformationen 2.1. Zugangsdaten 2.1.1. IP-Adresse und Benutzername 2.1.2. Passwort und Aktivierung 2.2. Verpackungsinhalt 2.3. Anschlüsse 2.3.1. Modelle ISIS-MS-C2962-FPB / C5362-FPB / C5362-EPB 2.3.2. -
Seite 3: Wichtige Hinweise
Sie dieses Produkt nie in irgendeiner Weise. Der Hersteller haftet nicht für Schäden, die durch unbefugte Änderungen oder Reparaturversuche verursacht werden. 13. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie beispielsweise von Radiatoren, Heizkörpern oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de... -
Seite 4: Ptfe-Membrane
Humidität kann bei niedrigen Temperaturen nach der Montage zunächst zu einem beschlagenen Bild führen. Sobald die Kamera den Betrieb startet und sich erwärmt, entfernt sich dieser Beschlag jedoch wieder. Dieser Vorgang kann je nach Höhe der Humanität circa 30 Minuten bis mehrere Stunden dauern. www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 5: Produktinformationen
Falls Sie die Standard IP-Adresse geändert haben oder diese von einem DHCP-Server automatisch neu vergeben wurde, können Sie die IP-Adresse mit der Software [Smart Tools] suchen, welches auf www.milesight.com herunter geladen werden kann. Wie Sie die IP-Adresse manuell ändern, finden Sie in der Betriebsanleitung, die Sie auf www.milesight.de herunterladen können. -
Seite 6: Anschlüsse
Sie die Reset-Taste fünf Sekunden lang. Alarm 12V DC Audio RJ45 (LAN+PoE) Alarmkontakte: PIN1: Alarm Out NC/NO 24V DC 1A PIN2: Alarm Out NC/NO 24V DC 1A PIN3: Alarm In NC/NO ≤12V PIN4: Alarm In NC/NO ≤12V www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 7: Modell Isis-Ms-C8262-Fpb
Sie die Reset-Taste fünf Sekunden lang. 12V DC RJ45 (LAN+PoE) Alarm MicroSD Audio Alarmkontakte: PIN1: Alarm Out NC/NO 24V DC 1A PIN2: Alarm Out NC/NO 24V DC 1A PIN3: Alarm In NC/NO ≤12V PIN4: Alarm In NC/NO ≤12V Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de... -
Seite 8: Abmessungen
2. Produktinformationen (Fortsetzung) 2.4. Abmessungen Einheit: mm www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 9: Technische Daten
320x240 / 320x192 / 320x176) 1280x720 / 704x576 / 640x480 / 640x360 / 640x480 / 640x360 / 320x240 / 320x192 / 320x240 / 320x192 / 320x176) / 320x176) Weiter auf der nächsten Seite. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de... - Seite 10 Sonstiges Umgebungs-Temperatur -30 °C ~ +60 °C Umgebungs-Luftfeuchtigkeit 0 - 90% (nicht kondensierend) Wetterschutz / Staubschutz IP67 Vandalismusschutz / Schlagschutz IK10 Zertifizierungen CE, FCC, RoHS konform Abmessungen 266x107 mm (LxØ) Gewicht 1.1 kg www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 11: Montage Und Verkabelung
Bohren Sie an den Markierungen passende Löcher Beschriftung „Location Hole“ sind für die Montage. und setzen Sie die Dübel dort hinein. Die größere Markierung bei „Cable Hole“ ist optional für die Kabelzufuhr durch die Wand/Decke. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de... - Seite 12 Befestigen Sie die Anschlussbox mit den vier Stechen Sie hierzu mit einem spitzen Gegenstand Schrauben Verpackungsinhalt ein kleines Loch durch die Mitte der weißen unteren Anschlussbox. Dichtung und ziehen Sie das Kabel durch. www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten.
- Seite 13 Loch durch die Stelle, an der Sie das Kabel hindurch. Stromkabel hindurchziehen möchten. Setzen Sie die Dichtung exakt so wieder auf, dass sie Dichtung muss vollständig dafür bündigin der dafür vorgesehenen Kerbe aufliegt. vorgesehenen Position hineingepresst werden. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de...
- Seite 14 Wenn möglich verwenden Sie etwas Dichtungsmittel, Kabel. um die Stelle zusätzlich abzudichten, damit keine Luftfeuchtigkeit in die Anschlussbox gelangen kann. Lösen Schraube Scharnier Haken Sie die Kamera mit dem Deckel seitlich in die Anschlussbox. Anschlussbox ein. www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten.
- Seite 15 Kabel verbinden. Dann mit Punkt 36 fortfahren. Mit Punkt 28 fortfahren. Nehmen Sie den Beutel mit der Kabeldichtung aus Siehen Sie die Verschraubung und den Schraubbolzen dem Verpackungsinhalt der Kamera. nacheinander über das Kabel. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de...
- Seite 16 Achten Sie darauf, dass Sie keine der Klammern beschädigen oder abbrechen. Die Dichtung muss vollständig aufliegen. Verbinden Netzwerkstecker Netzwerkanschluss-Verbinder am Kamerakabel. Schieben Sie den Schraubbolzen zum Kamerakabel Schrauben Sie die Verschraubung feste an. und schrauben Sie diesen fest. www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten.
- Seite 17 3. Montage und Verkabelung (Fortsetzung) Als Zusammenfassung der Schritte 28 bis 35: Netzwerkanschluss- Verbinder Schraubbolzen O-Ring Netzwerkkabel Dichtungsring Verschraubung Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de...
- Seite 18 Sie hierzu den Torx-Schraubendreher aus dem Sie auch, ob alle Öffnungen und Kabeleinführungen Verpackungsinhalt der Anschlussbox und ziehen Sie verschlossen dicht sind, sodass keine die seitliche Schraube feste an. Feuchtigkeit in die Anschlussbox eindringen kann. www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 19: Blickrichtung Ausrichten
Nur mit zwei bis drei Umdrehungen, nicht komplett Position. Achten Sie darauf, dass Sie es nicht soweit herausschrauben. nach vorne schieben, dass es bei Weitwinkel- Objektiveinstellung Blickfeld Kamera beeinträchtigt. Ziehen Sie die Verschraubung wieder fest. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de... -
Seite 20: Sd-Karte Und Reset
Für einen Reset: Betätigen Sie die Reset-Taste Setzen Sie die schwarze Abdeckung wieder auf fünf Sekunden lang, wenn Sie die Kamera auf ihre und schrauben Sie die Abdeckung mit den beiden Werkseinstellungen zurücksetzen möchten. Schrauben wieder feste an. www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 21: Sonstige Informationen
6. Sonstige Informationen 6.1. Bedienung und Menü Eine ausführliche Anleitung zur Bedienung der Kamera können Sie auf www.milesight.de herunterladen. Software, Tools und Updates können Sie auf www.milesight.com herunterladen. 6.2. Entsorgung Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. -
Seite 22: Ihr Kundendienst
6. Sonstige Informationen (Fortsetzung) 6.3. Ihr Kundendienst [vom Fachhändler auszufüllen] Firma: Tel: Fax: Email: www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 23: Notizen
6. Sonstige Informationen (Fortsetzung) 6.4. Notizen Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de... - Seite 24 Distribution und Copyright: FRS GmbH & Co. KG www.frs-online.de...
