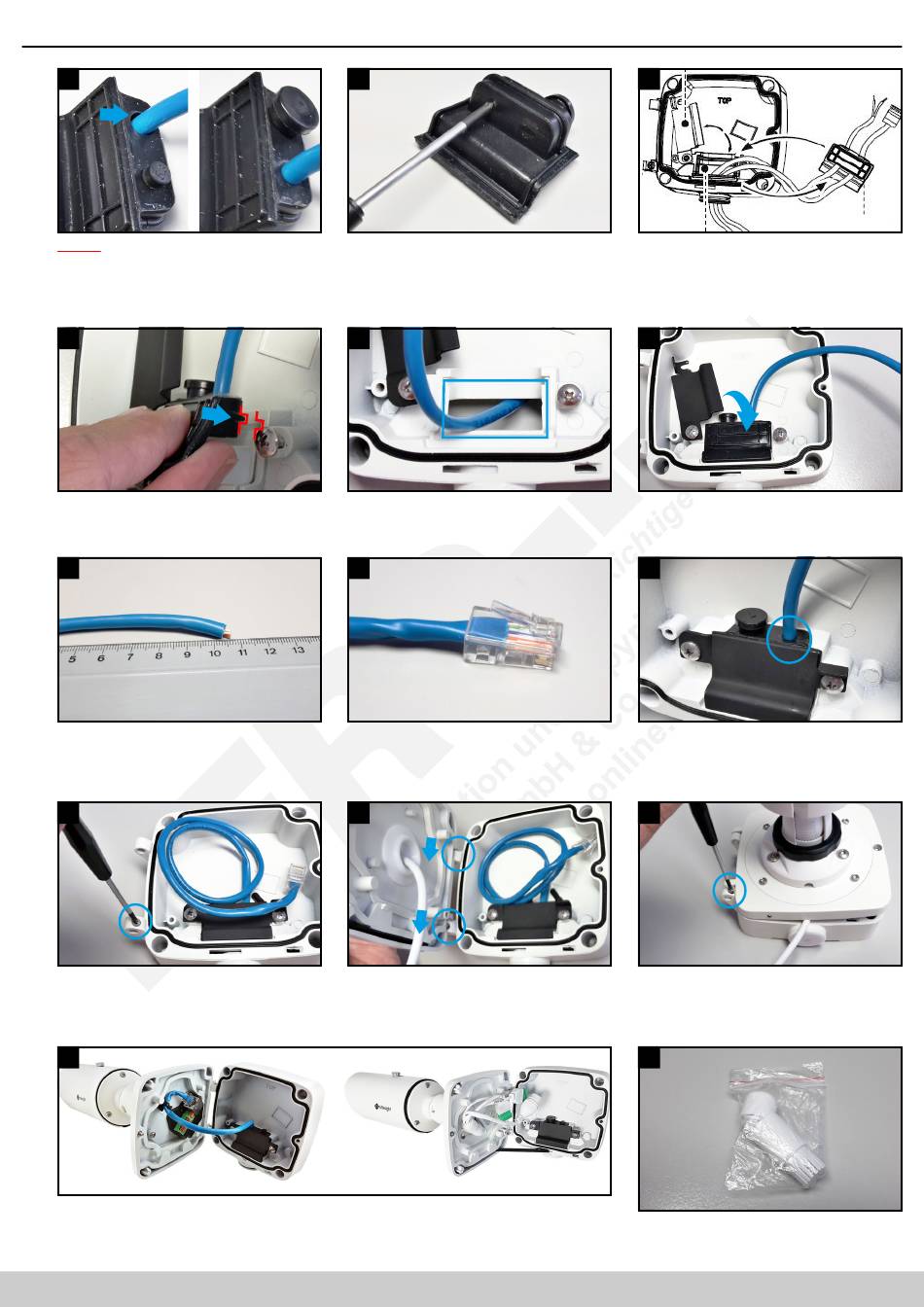

Milesight ISIS-MS-C 62 Serie Montageanleitung Seite 9

13
Hinweis: Verwenden Sie erst bei einem dicken
Kabel (circa 7mm Querschnitt) die größere
Kabelzufuhr der Dichtung, damit kein unnötiger
Spielraum zum Eindringen von Luftfeuchtigkeit
gelassen wird.
16
Setzen Sie die Dichtung exakt so wieder auf,
dass sie bündigin der dafür vorgesehenen Kerbe
aufliegt.
19
Um das Kabel in der Anschlussbox zu
verstauen, beträgt die ideale Kabellänge 10 bis
15 Zentimeter. Kürzen Sie das Kabel, falls es
erforderlich ist.
22
Lösen Sie die Schraube am Scharnier der
Anschlussbox.
25
Für Modell ISIS-MS-C8262-FPB:
Kabel verbinden. Dann mit Punkt 33 fortfahren.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
14
Stechen Sie mit einem spitzen Gegenstand ein
kleines Loch durch die Stelle, an der Sie das
Kabel hindurchziehen möchten.
17
Die Dichtung muss vollständig in der dafür
vorgesehenen Position hineingepresst werden.
20
Befestigen Sie einen RJ45 Netzwerkstecker am
Kabel.
23
Haken Sie die Kamera mit dem Deckel seitlich in
die Anschlussbox ein.
Für Modell ISIS-MS-C8262-FPB:
Mit Punkt 26 fortfahren.
3. Montage und Verkabelung
Metallplatte
15
Dichtung
Ziehen Sie die Verkabelung durch die Dichtung
hindurch.
18
Schwenken Sie die schwarze Platte zurück
auf die Dichtung und ziehen Sie die beiden
Schrauben wieder fest.
21
Wenn möglich
Dichtungsmittel,
abzudichten, damit keine Luftfeuchtigkeit in die
Anschlussbox gelangen kann.
24
Klappen Sie den Deckel leicht zu, ohne die
Verkabelung zu beschädigen. Schrauben Sie
die Schraube für das Scharnier wieder ein. Die
Schraube verhindert das Lösen des Deckels.
26
Nehmen Sie den Beutel mit der Kabeldichtung
aus dem Verpackungsinhalt der Kamera.
www.milesight.de
(Fortsetzung)
Dichtung
Netzwerk- und
Stromkabel
verwenden Sie etwas
um die Stelle zusätzlich
