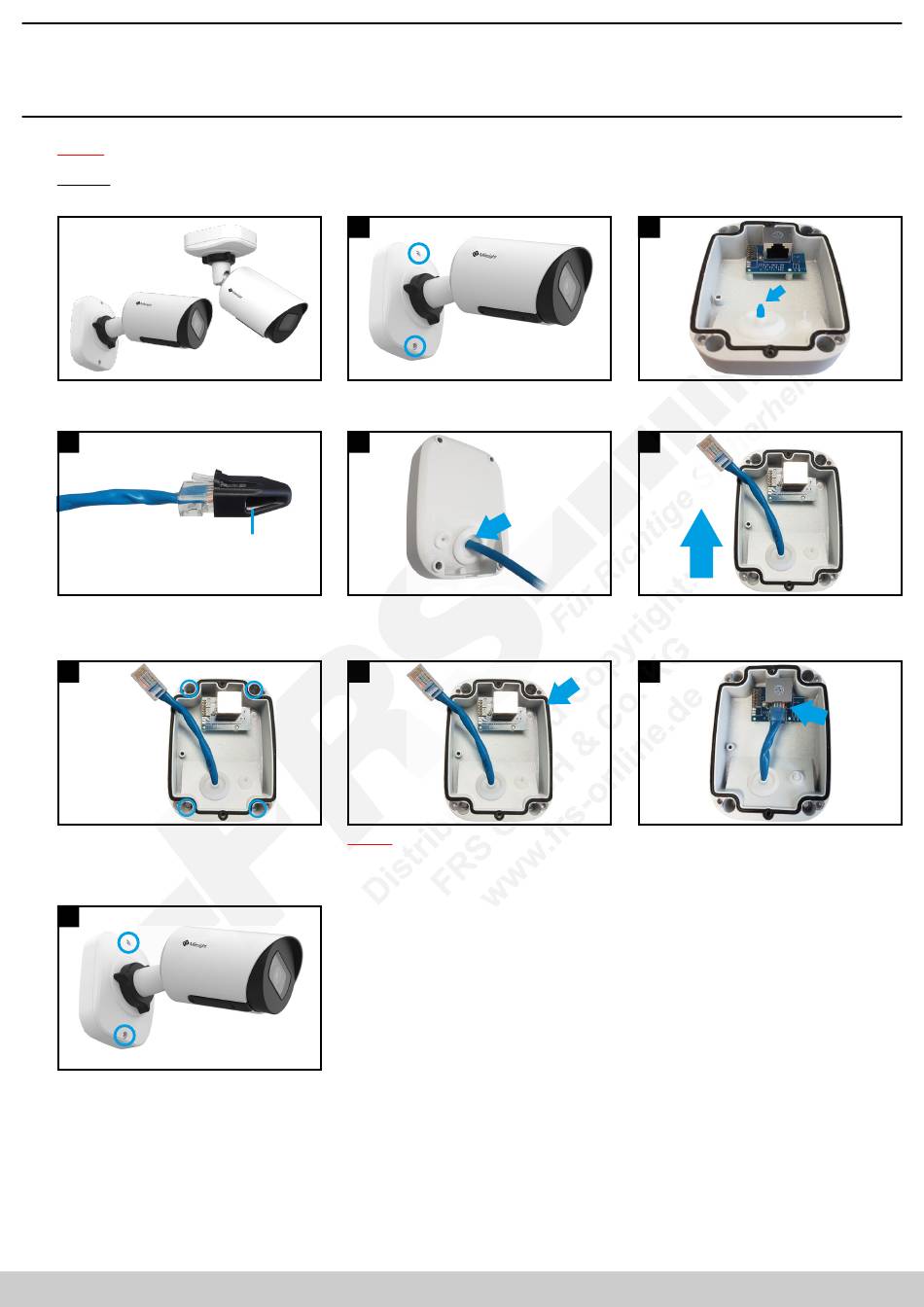

3. Montage und Verkabelung

Hinweis: Die zur Inbetriebnahme erforderlichen Komponenten wie Kabel, Stecker oder Netzteil sind nicht im Lieferumfang enthalten.
Erklärung: Am Wand/Deckenarm der Kamera befindet sich eine Anschlussbox mit RJ45 Netzwerkbuchse, an die Sie ein Netzwerkkabel verbinden
können.
Hinweis: Sie können die Kamera an der Wand
oder an der Decke montieren.
3
Wenn auf Ihrem Netzwerkkabel schon
ein Stecker montiert ist, setzen Sie die
Kabeleinführ-Hilfe auf den Stecker.
6
Befestigen Sie die Anschlussbox mit vier
Schrauben aus dem Lieferumfang.
9
Setzen Sie die Kamera auf und ziehen Sie
beide Schrauben fest.
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
1
Lösen Sie die Schrauben und öffnen Sie die
Anschlussbox.
4
Kabeleinführ-
Hilfe
Pressen Sie das Kabel mit Kabeleinführ-Hilfe
vorsichtig von Außen durch die Dichtung.
7
Wichtig:
Dichtung bündig aufliegt. Es darf sich kein
Schmutz oder Staub auf der Dichtung befinden.
Dies würde die Dichtheit beeinflussen.
Achten Sier darauf, dass die schwarze
www.milesight.de
2
Drehen Sie die Spitze der dickeren Dichtung ab
(hier blau markiert)
5
Top
Positionieren Sie die Anschlussbox mit der
Dichtung unten und der Anschlussplatine oben.
8
Schließen Sie das Netzwerkkabel an der RJ45
Netzwerkbuchse an.
5
