Touch-it Automation glass Hygienic
Bedienungsanleitung
1. Reiter "Advanced" auswählen
2. "LVDS (eDP/DP) Configuration" auswählen
3. "LVDS Chanel Type" auswählen (Für Full HD Displays "Dual" einstellen)
4. "LCD Panel Type" auswählen
5. Auflösung einstellen
6. Speichern mit Tastendruck "F4" (Bestätigung mit "Yes")

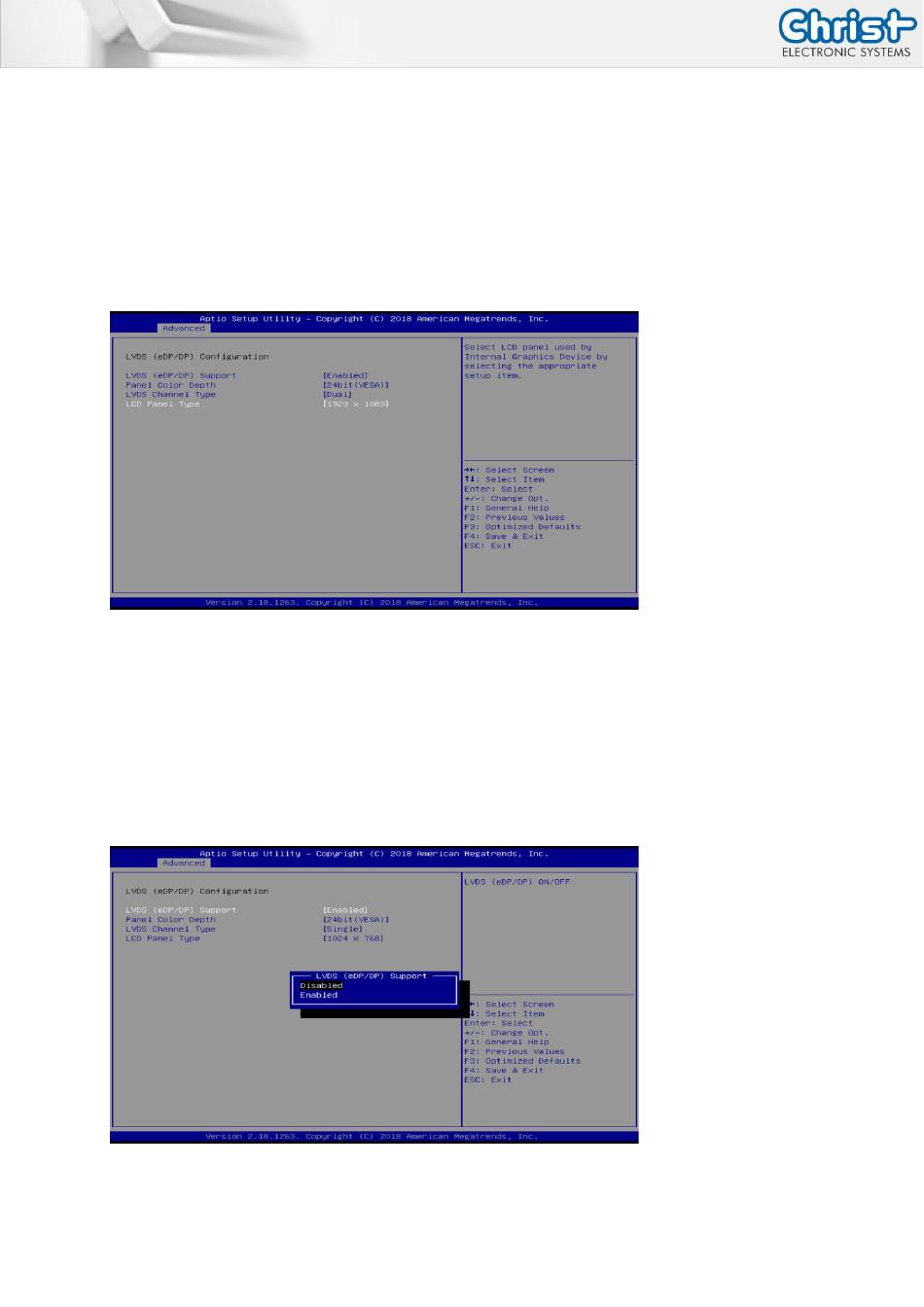

Abbildung 11: BIOS Display Auflösung
Hinweis BIOS Update
Für BIOS Updates wie im Kapitel
Bios Update
beschrieben, muss die Einstellung "LVDS (eDP/DP) Sup-
port" auf "Disabled" gestellt werden. Dadurch wird eine Anzeige am Bildschirm erzwungen. Ein Zurück-
setzen der Einstellung ist nicht notwendig, dies wird vom BIOS-Update passend erledigt.
1. Reiter "Advanced" auswählen
2. "LVDS (eDP/DP) Configuration" auswählen
3. "LVDS (eDP/DP) Support" auswählen
4. "Disabled" auswählen
Abbildung 12: BIOS LVDS Disable
PA10008463
21 / 35
Apr. 2022, Revision 01
