10.1.2. MESSBEDINGUNGEN
„ Die Messungen beziehen sich auf die gesamte Erfassungstiefe des Signals.
„ Jede Änderung des Signals bewirkt eine Aktualisierung der Messung. Die Messungen werden im Erfassungstakt aufgefrischt.
„ Die Messgenauigkeit ist dann optimal, wenn zwei vollständige Signal-perioden angezeigt werden.

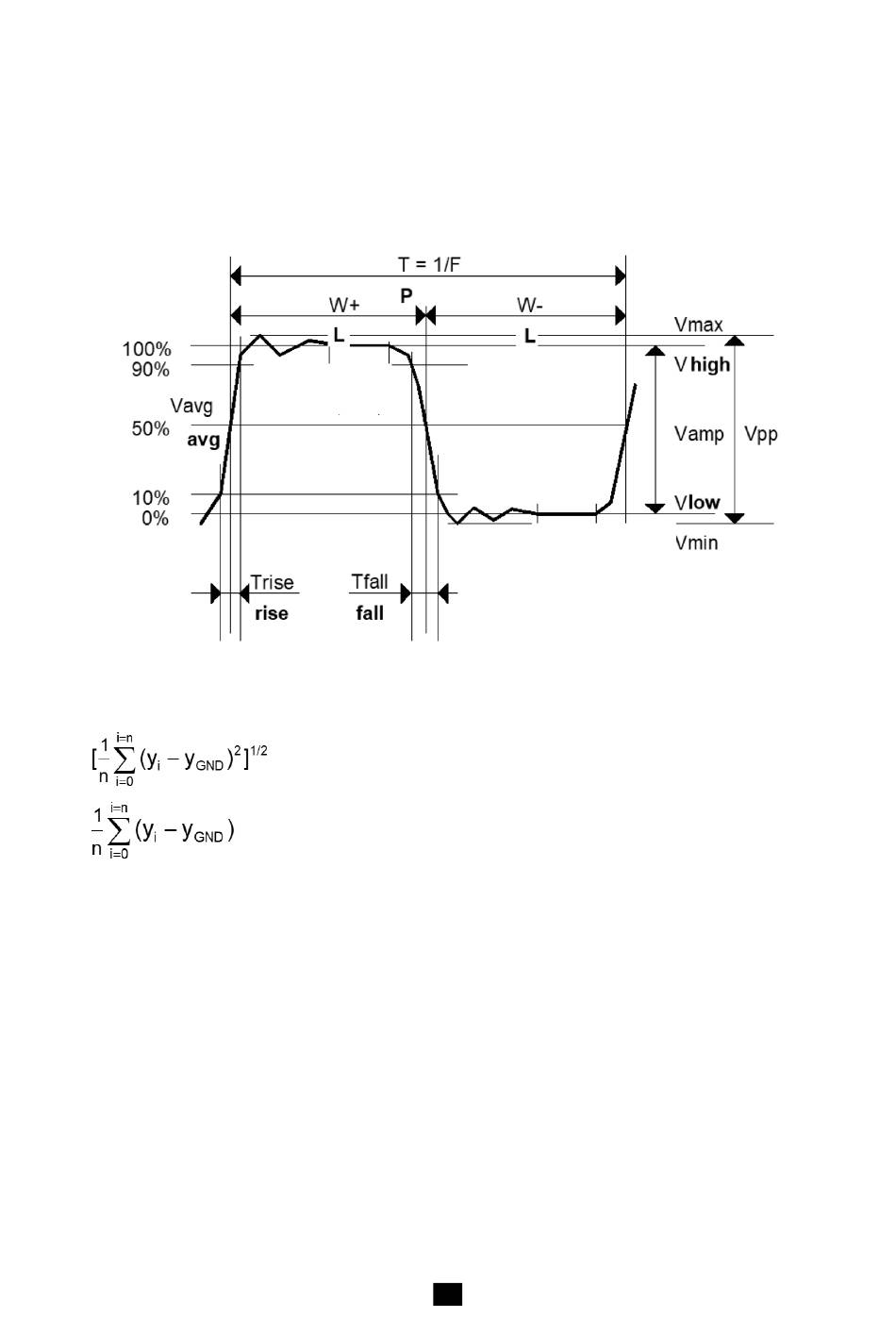

10.1.3. ERKLÄRUNG DER AUTOMATISCHEN MESSUNGEN
„ Pos. Überschwingen = [100 * (Vmax – Vhaut)] / Vamp
„ Neg. Überschwingen = [100 * (Vmin – Vbas)] / Vamp
„ Vrms =
„ Vavg =
YGND = Y-Wert des Punktes, der den Null-Volt-Pegel (Masse) darstellt
10.1.4. PHASENLAGE-MESSUNGEN
Automatische Messung der Phasenlage eines Signals in Bezug zum Signal im anderen Kanal.
In Kanal M sind keine Phasenlage-Messungen möglich.
Die Auswahl des Konfigurationsfenster für automatische Messungen (Kanal A oder B) legt automatisch den anderen Kanal als
Bezugsgröße für die Messung der Phasenverschiebung fest.
Wenn die Auswahl im Konfigurationsfenster für Kanal A getroffen wird, ist Kanal B die Bezugsgröße und das Instrument zeigt die
Phasen-verschiebung des Signals in Kanal A in Bezug zum Signal in Kanal B an.
41
