9.2. BEISPIELE

9.2.1. SPITZEN-ERFASSUNG „PKDET"
Ermöglicht die Erfassung von schnellen Signalspitzen mit geringer Wiederholfrequenz.

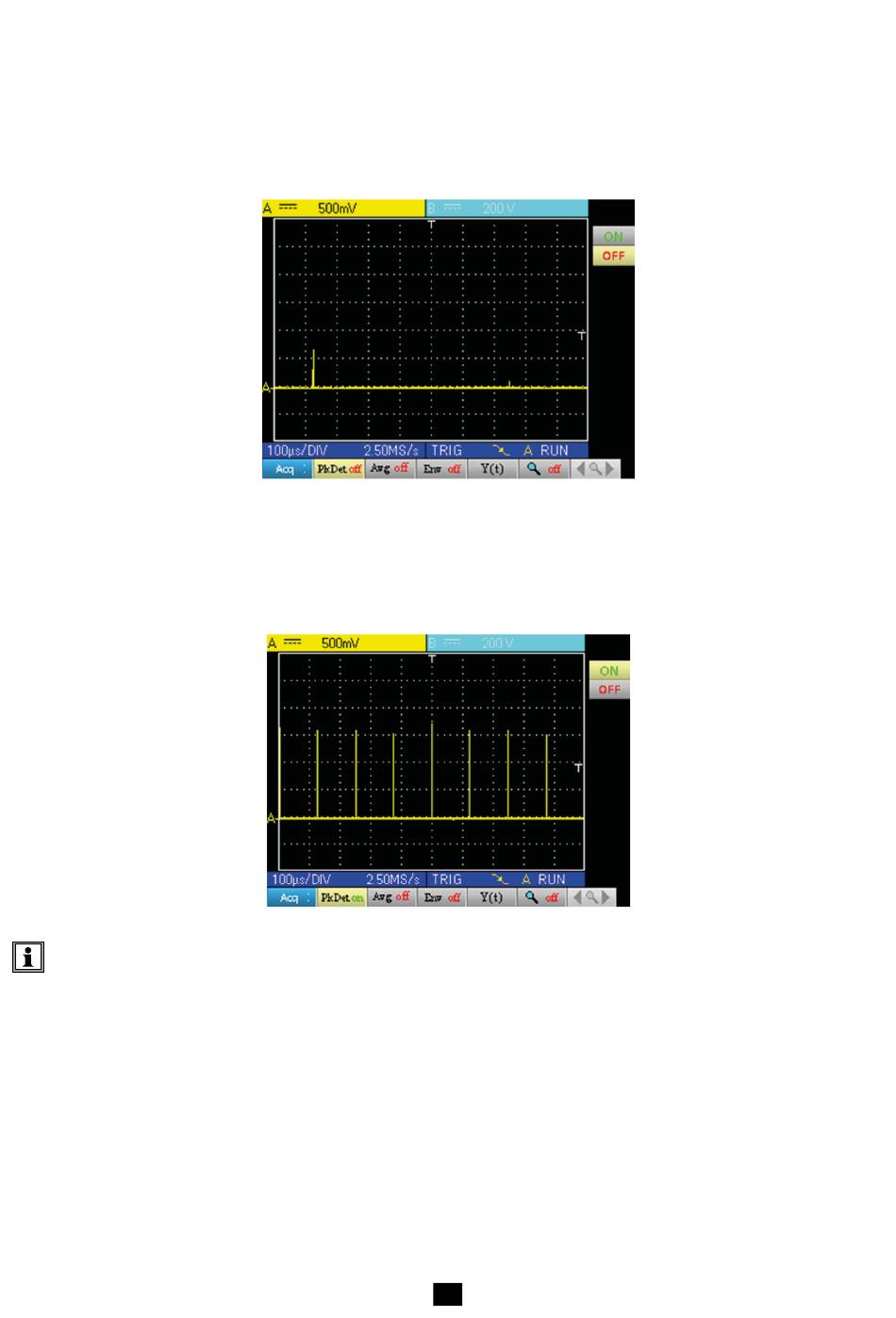

„ Ohne „PkDet". Die geringe Wiederholfrequenz erfordert eine Sampling-Frequenz, die ungeeignet ist für die richtige
Darstellung des Signals:
es fehlen einige Spitzen:
„ Mit „PkDet". Durch die zusätzliche Erkennung von Minima und Maxima zwischen zwei Sampling-Perioden werden die
Spitzen des kammartigen Signals deutlich sichtbar:
Die Spitzenwerterkennung deaktiviert die äquivalente Zeitabtastung (Equivalent Time Sampling)-Spurenrekonstruktion. Die
Abtastung erfolgt in Echtzeit für Zeitbasen ≤ 2,5 µs/div.
