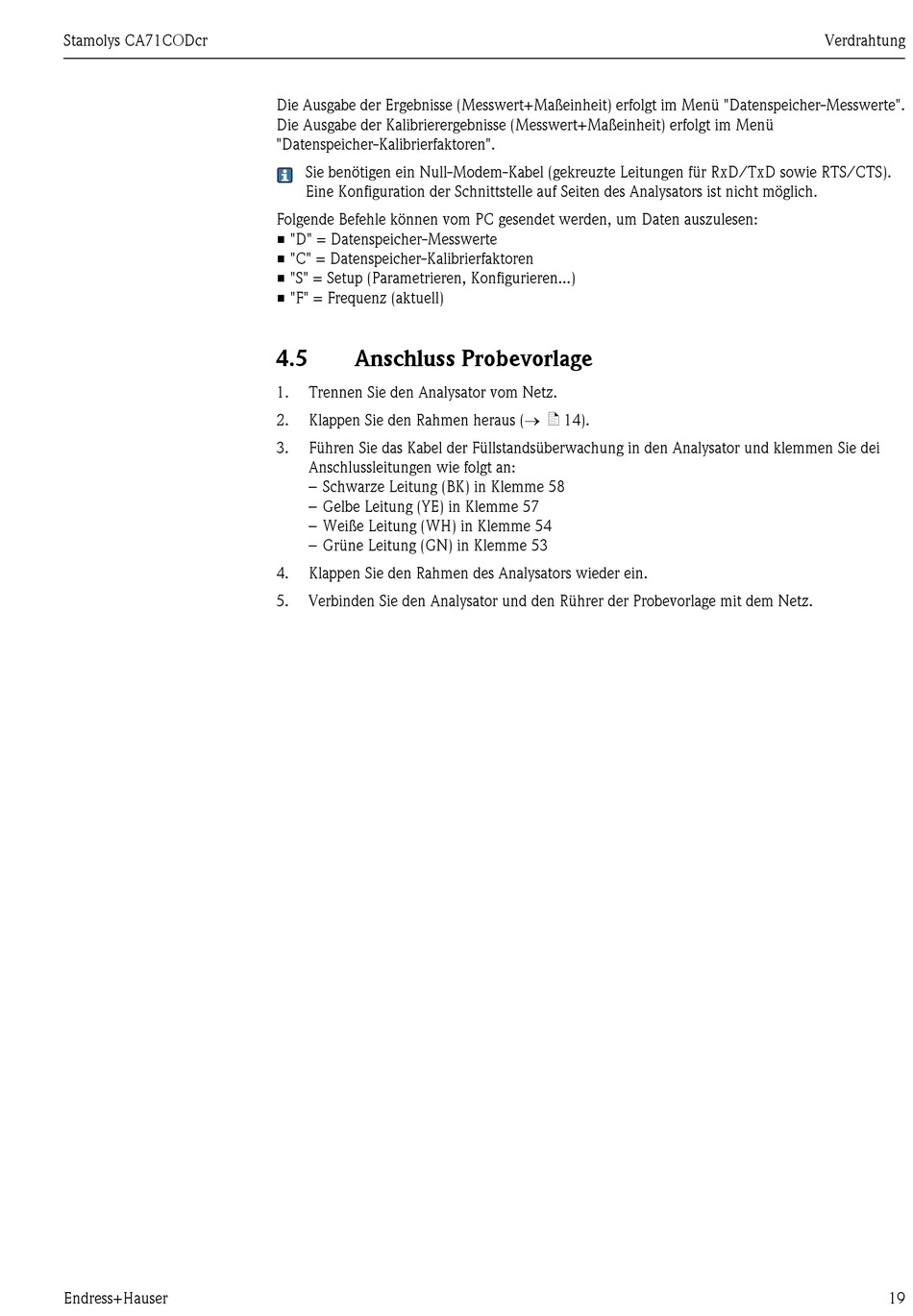

Die Ausgabe der Ergebnisse (Messwert+Maßeinheit) erfolgt im Menü "Datenspeicher-Messwerte".
Die Ausgabe der Kalibrierergebnisse (Messwert+Maßeinheit) erfolgt im Menü
"Datenspeicher-Kalibrierfaktoren".
Sie benötigen ein Null-Modem-Kabel (gekreuzte Leitungen für RxD/TxD sowie RTS/CTS).
Eine Konfiguration der Schnittstelle auf Seiten des Analysators ist nicht möglich.
Folgende Befehle können vom PC gesendet werden, um Daten auszulesen:
• "D" = Datenspeicher-Messwerte
• "C" = Datenspeicher-Kalibrierfaktoren
• "S" = Setup (Parametrieren, Konfigurieren...)
• "F" = Frequenz (aktuell)
4.5
Anschluss Probevorlage
1.
Trennen Sie den Analysator vom Netz.
Klappen Sie den Rahmen heraus ( ä 14).
2.
3.
Führen Sie das Kabel der Füllstandsüberwachung in den Analysator und klemmen Sie dei
Anschlussleitungen wie folgt an:
– Schwarze Leitung (BK) in Klemme 58
– Gelbe Leitung (YE) in Klemme 57
– Weiße Leitung (WH) in Klemme 54
– Grüne Leitung (GN) in Klemme 53
4.
Klappen Sie den Rahmen des Analysators wieder ein.
5.
Verbinden Sie den Analysator und den Rührer der Probevorlage mit dem Netz.
