Stamolys CA71CODcr
Endress+Hauser
3.2.2

Anschluss der Probenleitung

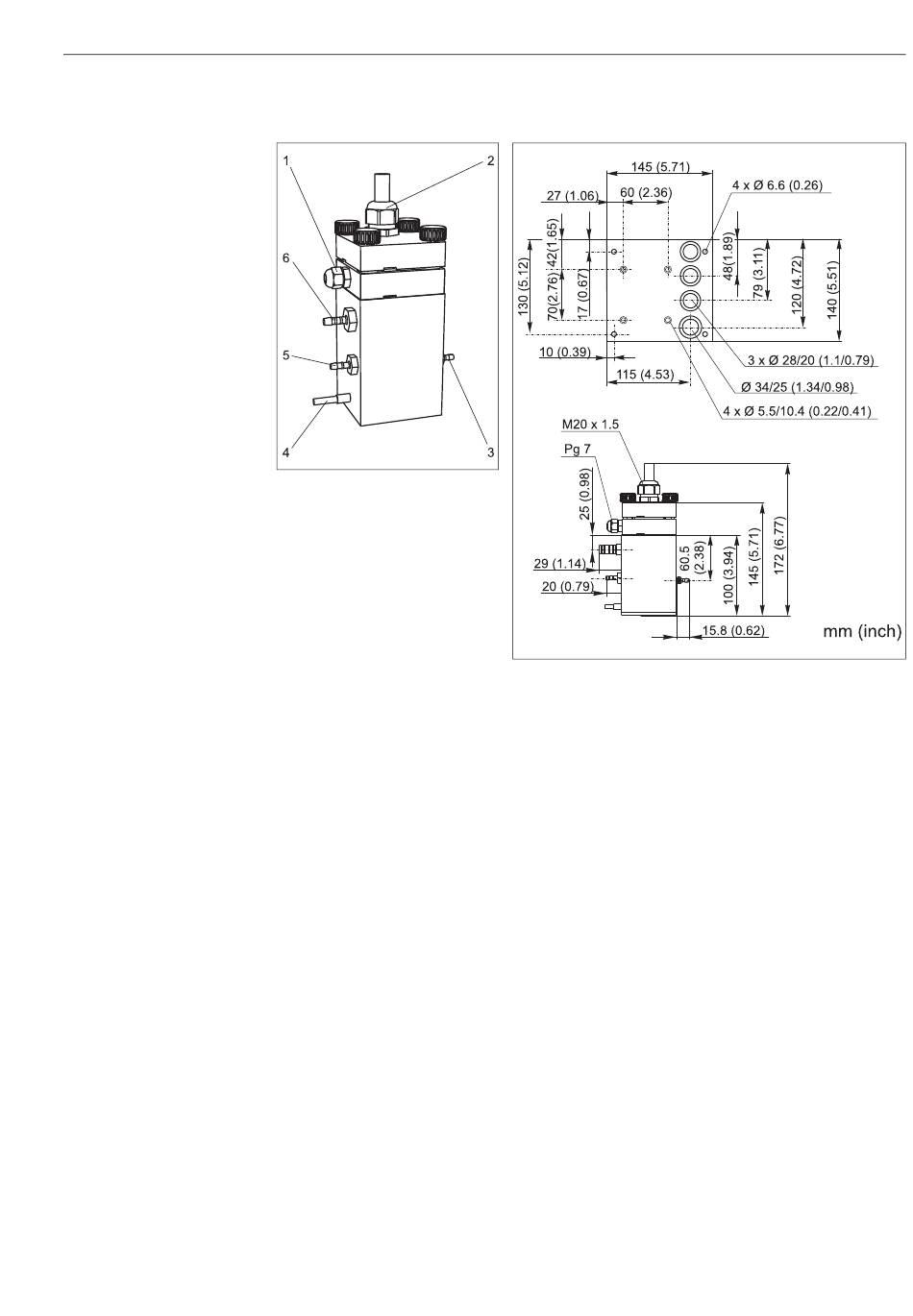

Abb. 3: Probevorlage
1 Anschluss Füllstandsüberwachung
2 Entlüftung
3 Probenzufuhr zum Analysator, Anschluss
für Schlauch mit ID 3,2 mm (0,13")
4 Anschlusskabel des elektrischen Rührers
5 Probenzulauf, Anschluss für Schlauch
mit ID 3,2 mm (0,13")
6 Probenüberlauf, Anschluss für Schlauch
mit ID 10 mm (0,39")
Probevorlage (an Außenseite Analysator, mit und ohne Füllstandsüberwachung)
Anschluss
Probevorlage kundenseitig
Anschluss (in Höhe der Schlauchpumpen anbringen)
Max. Entfernung Vorlagegefäß zum Analysator
Max. Höhendifferenz Vorlagegefäß zum Analysator
3.3

Einbau

3.3.1 Analysator
Zum Einbau des Analysators am vorgesehenen Standort gehen Sie wie folgt vor:
1. Setzen Sie die Eckabdeckungen auf (nur bei GFK-Gehäuse).
2. Befestigen Sie die Wandlaschen am Analysator.
3. Stellen Sie den Analysator auf und befestigen Sie ihn mit Schrauben (Ø6 mm / 0,24") an einer
erschütterungsfreien Wand. Die Wandlaschen sichern dabei den zur Ventilation notwendigen
Wandabstand.
Die Einbaumaße entnehmen Sie bitte dem vorherigen Kapitel.
4. Überprüfen Sie mit einer Wasserwaage, dass der Schrank waagerecht hängt.
5. Verlegen Sie die Abflussleitung für die Reaktionsprodukte. Verwenden Sie möglichst feste
Rohre (PE, Innendurchmesser 1" mit 3% Gefälle).
a0016672
Abb. 4: Abmessungen Probevorlage und Grundplatte
Schlauch ID 3,2 mm (1/8 inch)
Schlauch ID 1,6 mm (1/16 inch)
1 m (3,3 ft)
0,5 m (1,6 ft)
Montage
a0016671
9
