Stamolys CA71CODcr
Endress+Hauser
4.1.2
Klemmenbelegung
VORSICHT
!
Gezeigter Anschlussraumaufkleber ( å 12) ist ein Beispiel
Klemmenbelegung und Kabelfarben können von den tatsächlichen abweichen!
► Verwenden Sie ausschließlich die Klemmenbelegung des Aufklebers im Gerät ( å 13) zum
Anschluss Ihres Analysators!

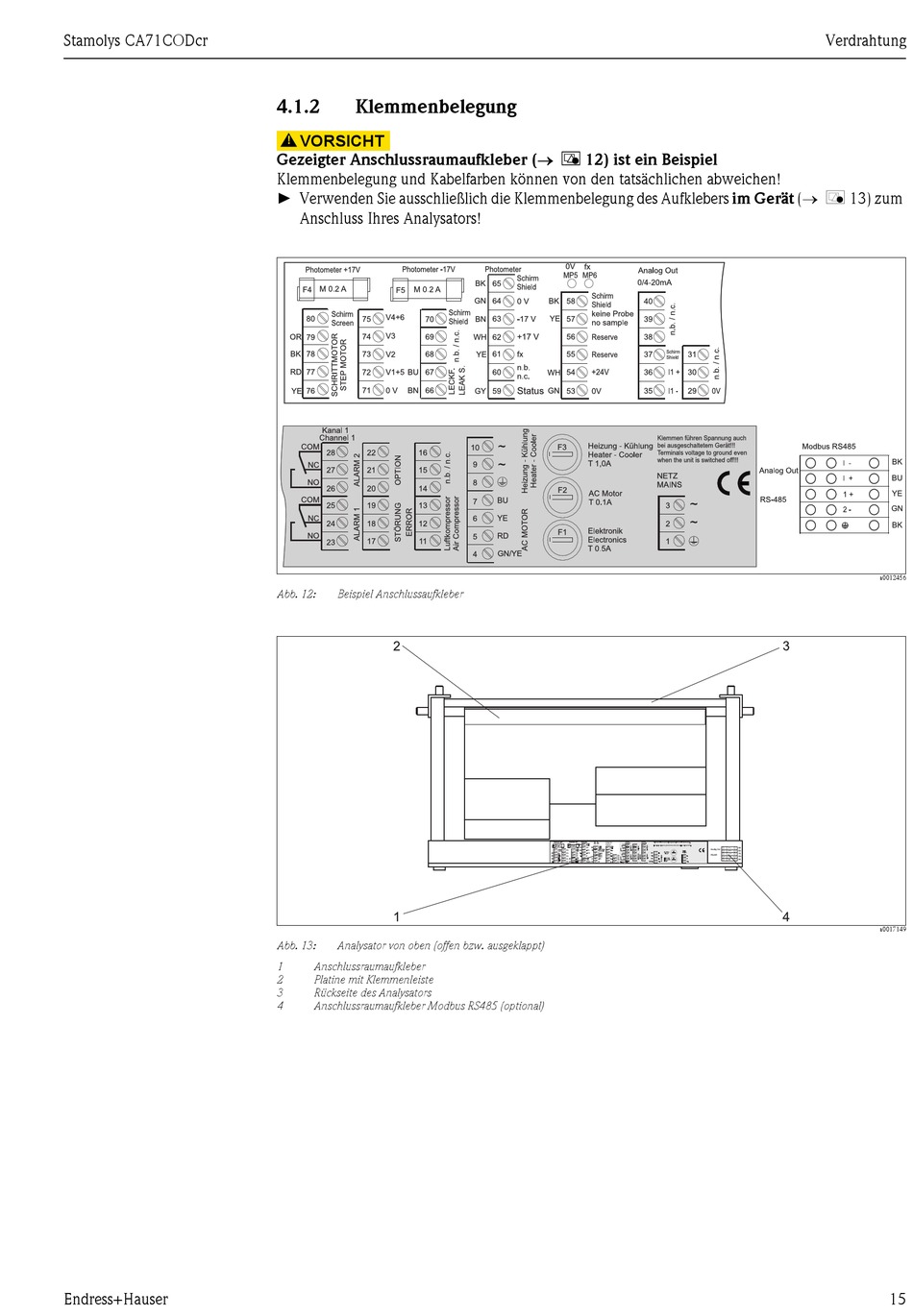

Abb. 12:
Beispiel Anschlussaufkleber
Abb. 13:
Analysator von oben (offen bzw. ausgeklappt)
1
Anschlussraumaufkleber
2
Platine mit Klemmenleiste
3
Rückseite des Analysators
4
Anschlussraumaufkleber Modbus RS485 (optional)
Verdrahtung
a0012456
a0017149
15
