Stamolys CA71CODcr
Endress+Hauser
3.3.2
Probevorlage (optional, ohne Rückspülpumpe)
1.
Montieren Sie die Grundplatte und Probevorlage an die linke Seite des Analysators.
2.
Schließen Sie die Schläuche für Probenzulauf, Probenzufuhr zum Analysator und Probenüber-
lauf an die entsprechenden Schlauchanschlüsse an ( å 3).
Anschluss Füllstandsüberwachung und Rührer ä 19
3.3.3
Rückspülpumpe (optional)
► Montieren Sie Rückspülpumpeneinheit wie im Bild an die Seitenwand des Analysators. Benut-
zen Sie dazu die vorhandenen Verschraubungen.

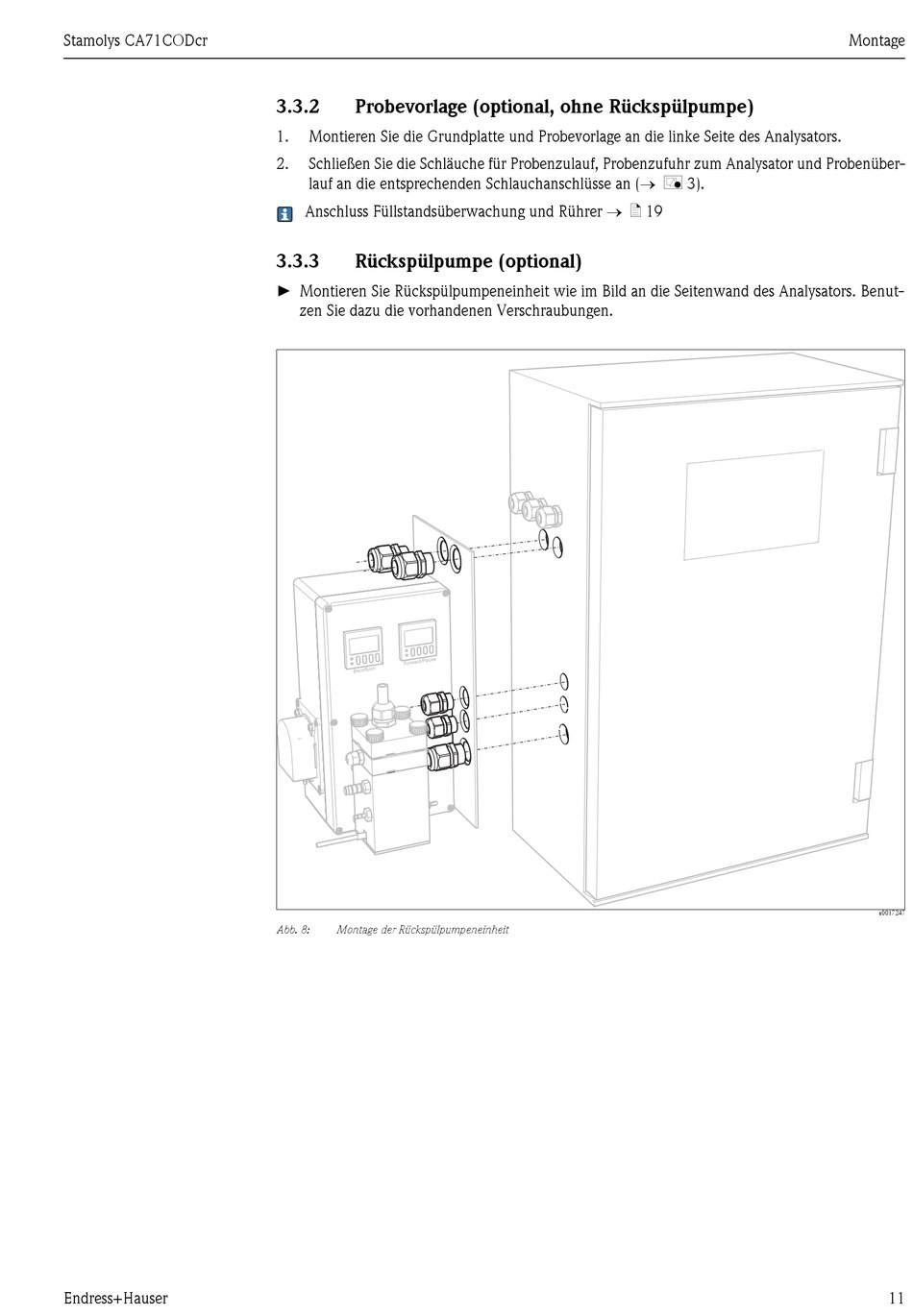

Abb. 8:
Montage der Rückspülpumpeneinheit
Montage
a0017247
11
