3. Lösen Sie die von den Pumpen P1 und P2 kommenden Pumpenschläuche (Pos. 2) vom Ven-
tilblock:
4. Pumpen Sie (über SERVICE-Menü) bis Wasser aus den Schlauchenden tropft.
5. Verringern Sie an der Einstellschraube (Pos. 1, Innensechskant, SW 2,5) den Anpressdruck bis
kein Tropfen mehr entsteht, das Wasser aber nicht in den Schlauch zurückläuft.
6. Erhöhen Sie den Anpressdruck um 3/4 Schraubendrehung.
7. Verbinden Sie die Schläuche wieder mit dem Ventilblock.
8. Füllen Sie die Schläuche wieder mit Probe und Reagenz R2.
9. Führen Sie nach 2-3 Messungen eine Kalibrierung durch.
7.5 Austausch der Ventilschläuche
Zum Austausch der Schläuche (Ventil 1 und 2) gehen Sie wie folgt vor:
1. Spülen Sie die alten Schläuche zunächst mit Wasser und dann mit Luft, um sie zu leeren
(s. SERVICE).
2. Entfernen Sie die Schläuche aus den Ventilen:
a. Die vorderen Schläuche können Sie direkt abziehen, da die Ventile im stromlosen Zustand
offen sind
b. Drücken Sie zum Entfernen der hinteren Schläuche den schwarzen Taster am Ventil und
nehmen Sie die Schläuche ab.
3. Reiben Sie die neuen Schläuche vor dem Einlegen mit Silikonfett ein.
4. Gehen Sie zum Einbau der neuen Schläuche in umgekehrter Reihenfolge vor.
Achten Sie darauf, dass Sie die Schläuche korrekt verbinden.
5. Füllen Sie die Schläuche nach dem Einbau wieder mit Probe oder Standard (SERVICE).
6. Führen Sie eine Kalibrierung durch.

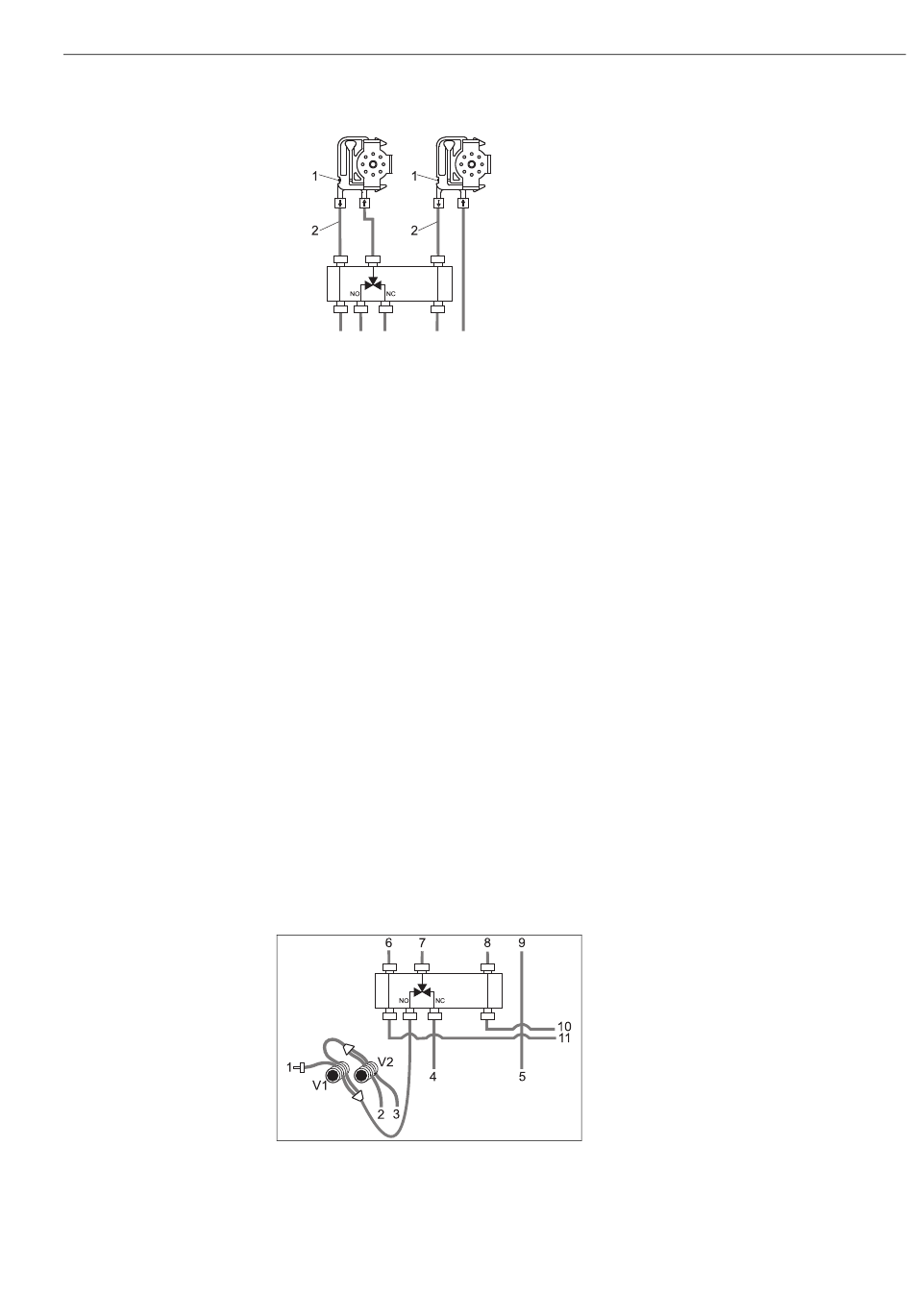

Abb. 23: Ventile und Ventilschläuche
1 Probe
Standard (30, 100 oder 2500 mg/l O
2
3 0 mg/l O -Standard
2
4 Schwefelsäure R1
5 Dichromatlösung R2
6 von Proben-/Säurepumpe P1
7 Zulauf zur Proben-/Säurepumpe P1
8 von Reagenzienpumpe P2
9 Zulauf Reagenzienpumpe P2
10 Zulauf Reagenz zum Reaktor
11 Zulauf Probe/Säure zum Reaktor
a0012421
