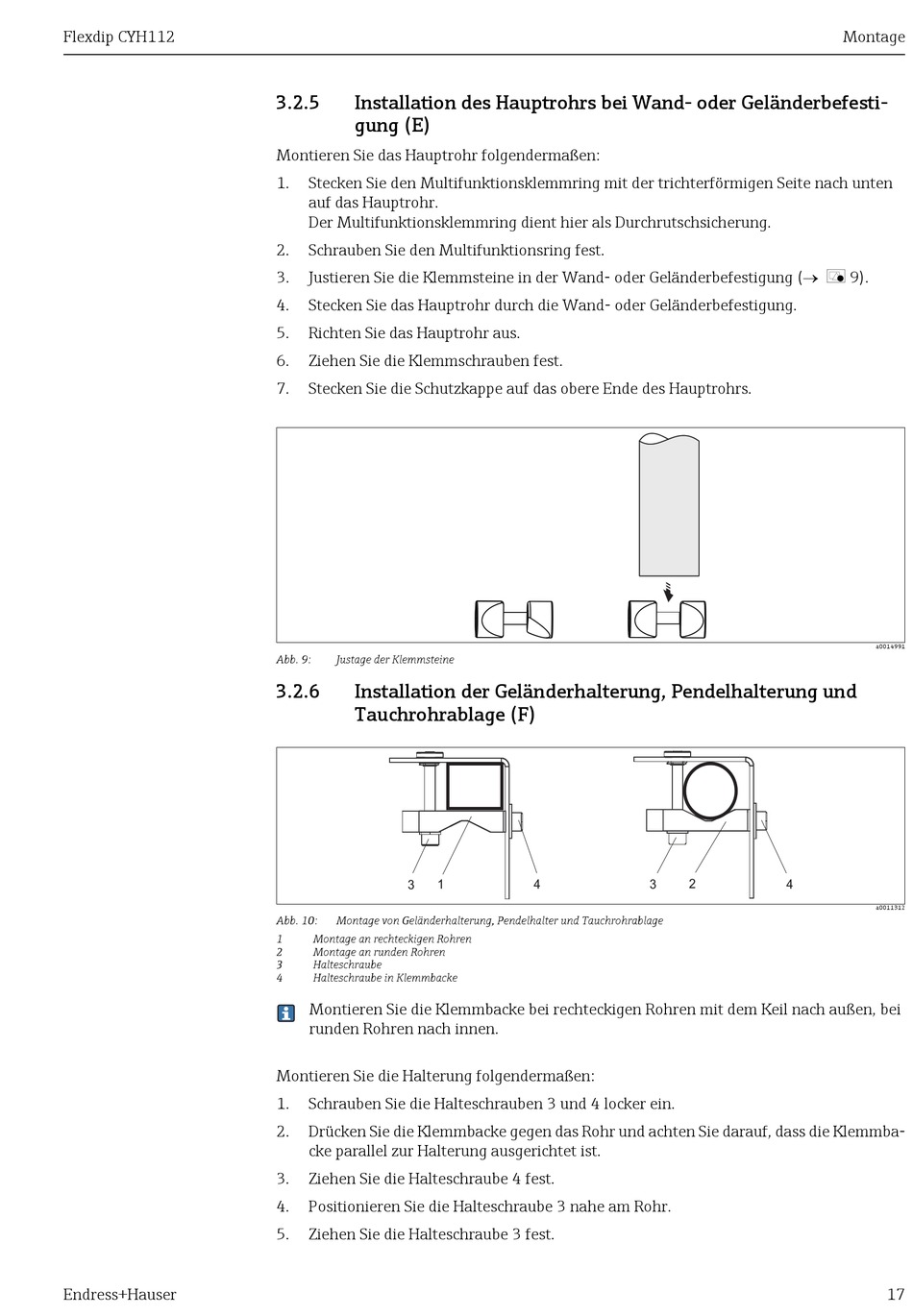

3.2.5 Installation des Hauptrohrs bei Wand- oder Geländerbefesti-
gung (E)
Montieren Sie das Hauptrohr folgendermaßen:
1. Stecken Sie den Multifunktionsklemmring mit der trichterförmigen Seite nach unten
auf das Hauptrohr.
Der Multifunktionsklemmring dient hier als Durchrutschsicherung.
2. Schrauben Sie den Multifunktionsring fest.
3. Justieren Sie die Klemmsteine in der Wand- oder Geländerbefestigung ( å 9).
4. Stecken Sie das Hauptrohr durch die Wand- oder Geländerbefestigung.
5. Richten Sie das Hauptrohr aus.
6. Ziehen Sie die Klemmschrauben fest.
7. Stecken Sie die Schutzkappe auf das obere Ende des Hauptrohrs.
Abb. 9: Justage der Klemmsteine
3.2.6 Installation der Geländerhalterung, Pendelhalterung und
Tauchrohrablage (F)
3 1
Abb. 10: Montage von Geländerhalterung, Pendelhalter und Tauchrohrablage
1 Montage an rechteckigen Rohren
2 Montage an runden Rohren
3 Halteschraube
4 Halteschraube in Klemmbacke
Montieren Sie die Klemmbacke bei rechteckigen Rohren mit dem Keil nach außen, bei
runden Rohren nach innen.
Montieren Sie die Halterung folgendermaßen:
1. Schrauben Sie die Halteschrauben 3 und 4 locker ein.
2. Drücken Sie die Klemmbacke gegen das Rohr und achten Sie darauf, dass die Klemmba-
cke parallel zur Halterung ausgerichtet ist.
3. Ziehen Sie die Halteschraube 4 fest.
4. Positionieren Sie die Halteschraube 3 nahe am Rohr.
5. Ziehen Sie die Halteschraube 3 fest.
4 3 2
Montage
a0014991
4
