Endress+Hauser Flexdip CYH112 Betriebsanleitung Seite 15

Flexdip CYH112
Endress+Hauser

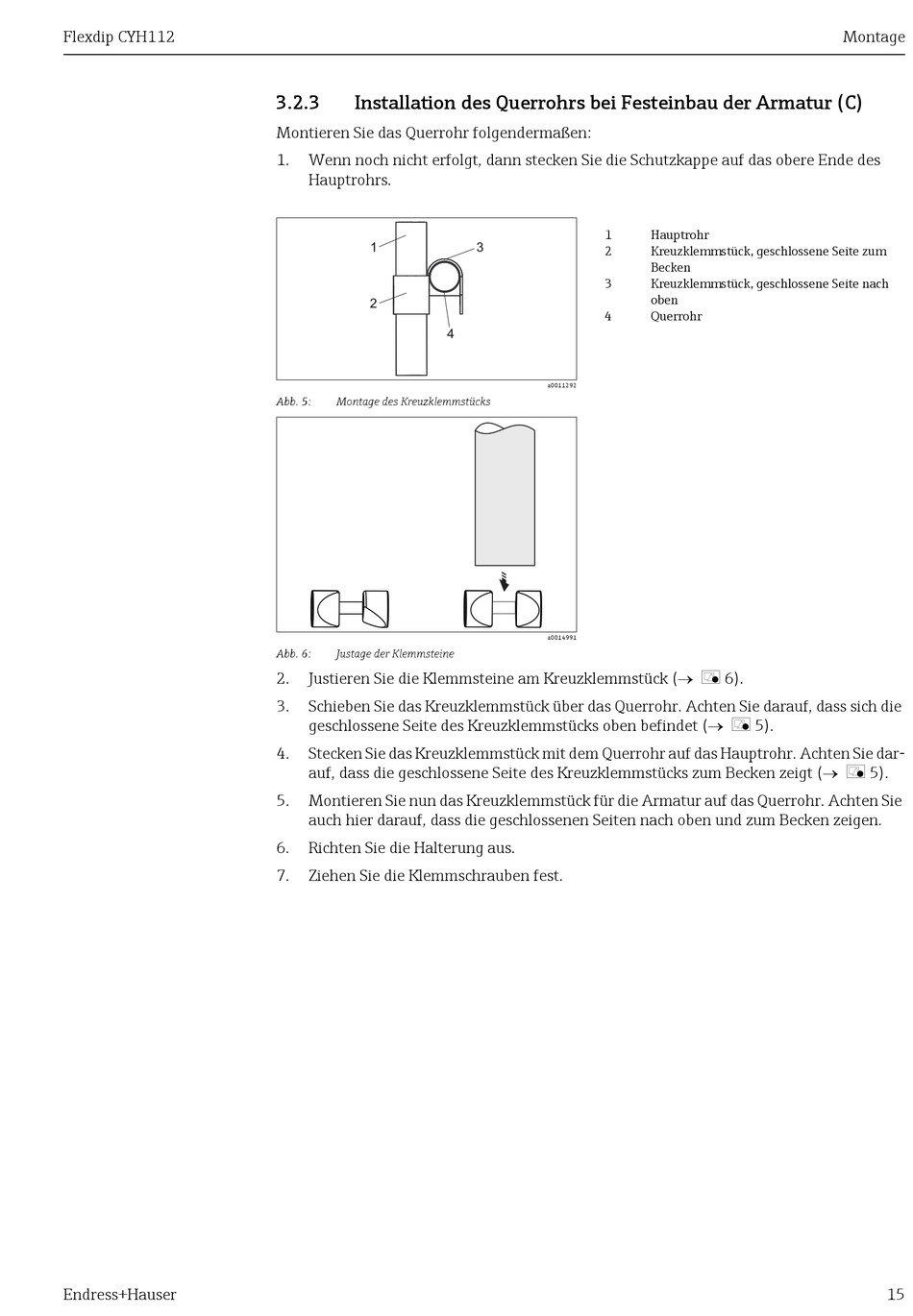

3.2.3 Installation des Querrohrs bei Festeinbau der Armatur (C)
Montieren Sie das Querrohr folgendermaßen:
1. Wenn noch nicht erfolgt, dann stecken Sie die Schutzkappe auf das obere Ende des
Hauptrohrs.
1
2
4
Abb. 5: Montage des Kreuzklemmstücks
Abb. 6: Justage der Klemmsteine
2. Justieren Sie die Klemmsteine am Kreuzklemmstück ( å 6).
3. Schieben Sie das Kreuzklemmstück über das Querrohr. Achten Sie darauf, dass sich die
geschlossene Seite des Kreuzklemmstücks oben befindet ( å 5).
4. Stecken Sie das Kreuzklemmstück mit dem Querrohr auf das Hauptrohr. Achten Sie dar-
auf, dass die geschlossene Seite des Kreuzklemmstücks zum Becken zeigt ( å 5).
5. Montieren Sie nun das Kreuzklemmstück für die Armatur auf das Querrohr. Achten Sie
auch hier darauf, dass die geschlossenen Seiten nach oben und zum Becken zeigen.
6. Richten Sie die Halterung aus.
7. Ziehen Sie die Klemmschrauben fest.
1
3
2
3
4
a0011292
a0014991
Hauptrohr
Kreuzklemmstück, geschlossene Seite zum
Becken
Kreuzklemmstück, geschlossene Seite nach
oben
Querrohr
Montage
15
