Flexdip CYH112
Endress+Hauser

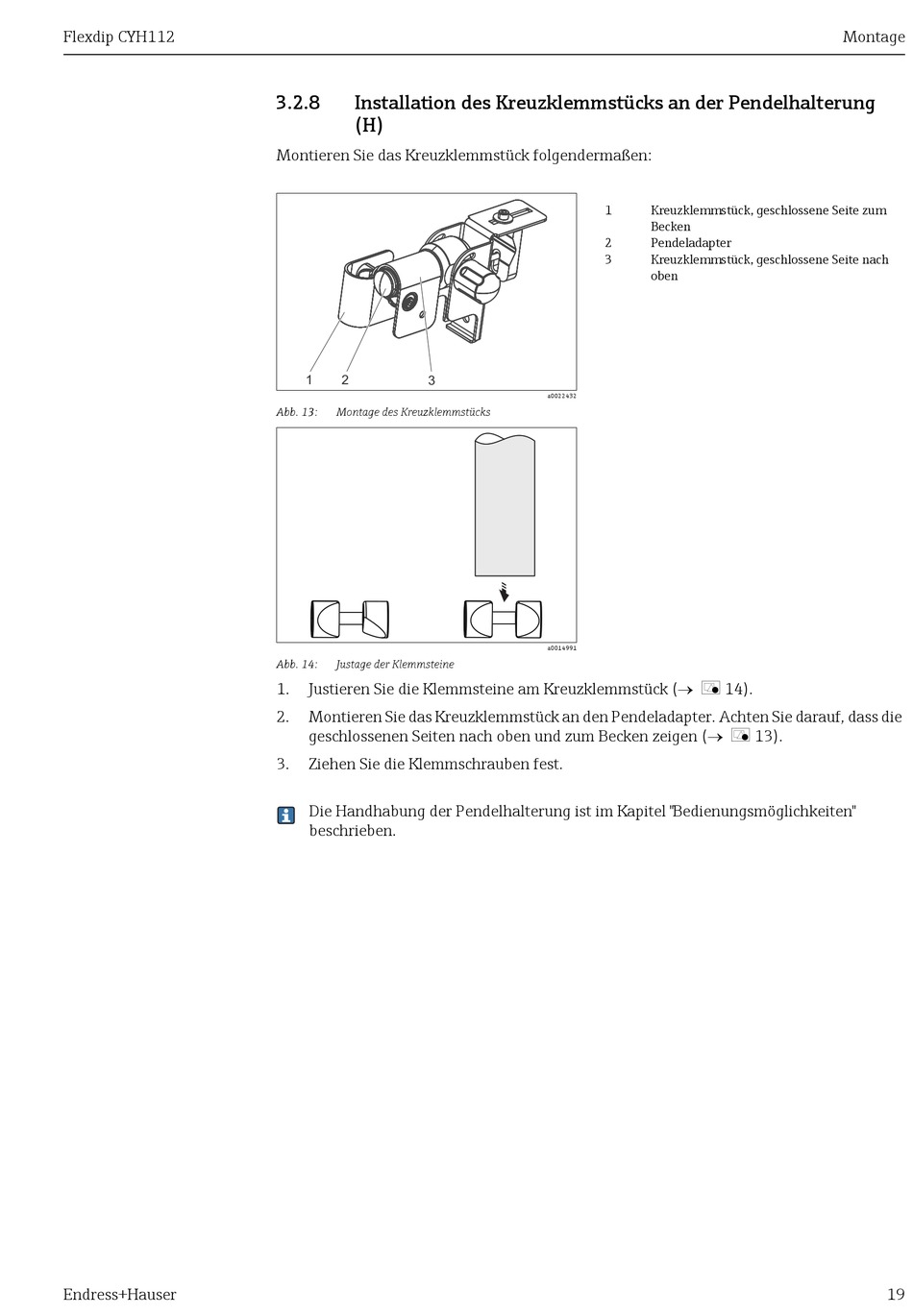

3.2.8 Installation des Kreuzklemmstücks an der Pendelhalterung
(H)
Montieren Sie das Kreuzklemmstück folgendermaßen:
1 2
3
Abb. 13: Montage des Kreuzklemmstücks
Abb. 14: Justage der Klemmsteine
1. Justieren Sie die Klemmsteine am Kreuzklemmstück ( å 14).
2. Montieren Sie das Kreuzklemmstück an den Pendeladapter. Achten Sie darauf, dass die
geschlossenen Seiten nach oben und zum Becken zeigen ( å 13).
3. Ziehen Sie die Klemmschrauben fest.
Die Handhabung der Pendelhalterung ist im Kapitel "Bedienungsmöglichkeiten"
beschrieben.
1 Kreuzklemmstück, geschlossene Seite zum
Becken
2 Pendeladapter
3 Kreuzklemmstück, geschlossene Seite nach
oben
a0022432
a0014991
Montage
19
