Montage
16

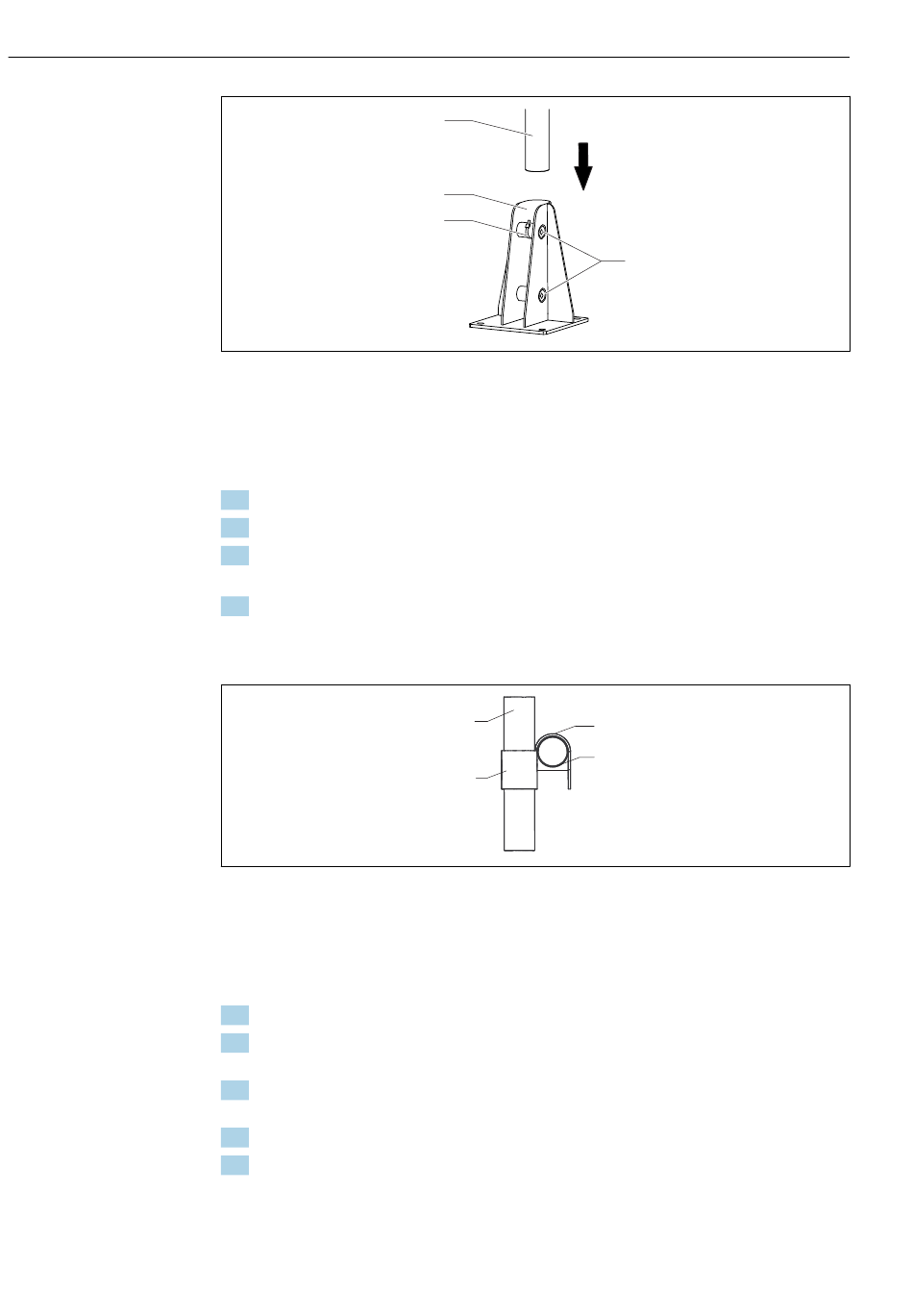

 8 Standfuß mit Hauptrohr
1 Hauptrohr
2 Standfuß
3 Klettkabelbinder
4 Klemmsteine mit Klemmschrauben
1. Die Klemmsteine im Standfuß in Position bringen →  7,  15.
2. Das Hauptrohr in den Standfuß stecken →  8,  16.
3. Das Hauptrohr ca. 5 mm (0,2 in) anheben und festschrauben.
 Im Hauptrohr bildet sich kein Stauwasser.
4. Die Schutzkappe auf das obere Ende des Hauptrohrs stecken.
5.2.4

Querrohr bei Festeinbau der Armatur montieren

 9 Montage des Kreuzklemmstücks
1 Hauptrohr
2 Kreuzklemmstück, geschlossene Seite zum Becken
3 Kreuzklemmstück, geschlossene Seite nach oben
4 Querrohr der Halterung
1. Die Klemmsteine am Kreuzklemmstück justieren →  7,  15.
2. Das Kreuzklemmstück über das Querrohr schieben. Darauf achten, dass sich die
geschlossene Seite des Kreuzklemmstücks oben befindet.
3. Das Kreuzklemmstück mit dem Querrohr auf das Hauptrohr stecken. Darauf achten,
dass die geschlossene Seite des Kreuzklemmstücks zum Becken zeigt.
4. Die Halterung ausrichten.
5. Die Klemmschrauben festziehen.
1
2
3
1
3
4
2
