Montage
22

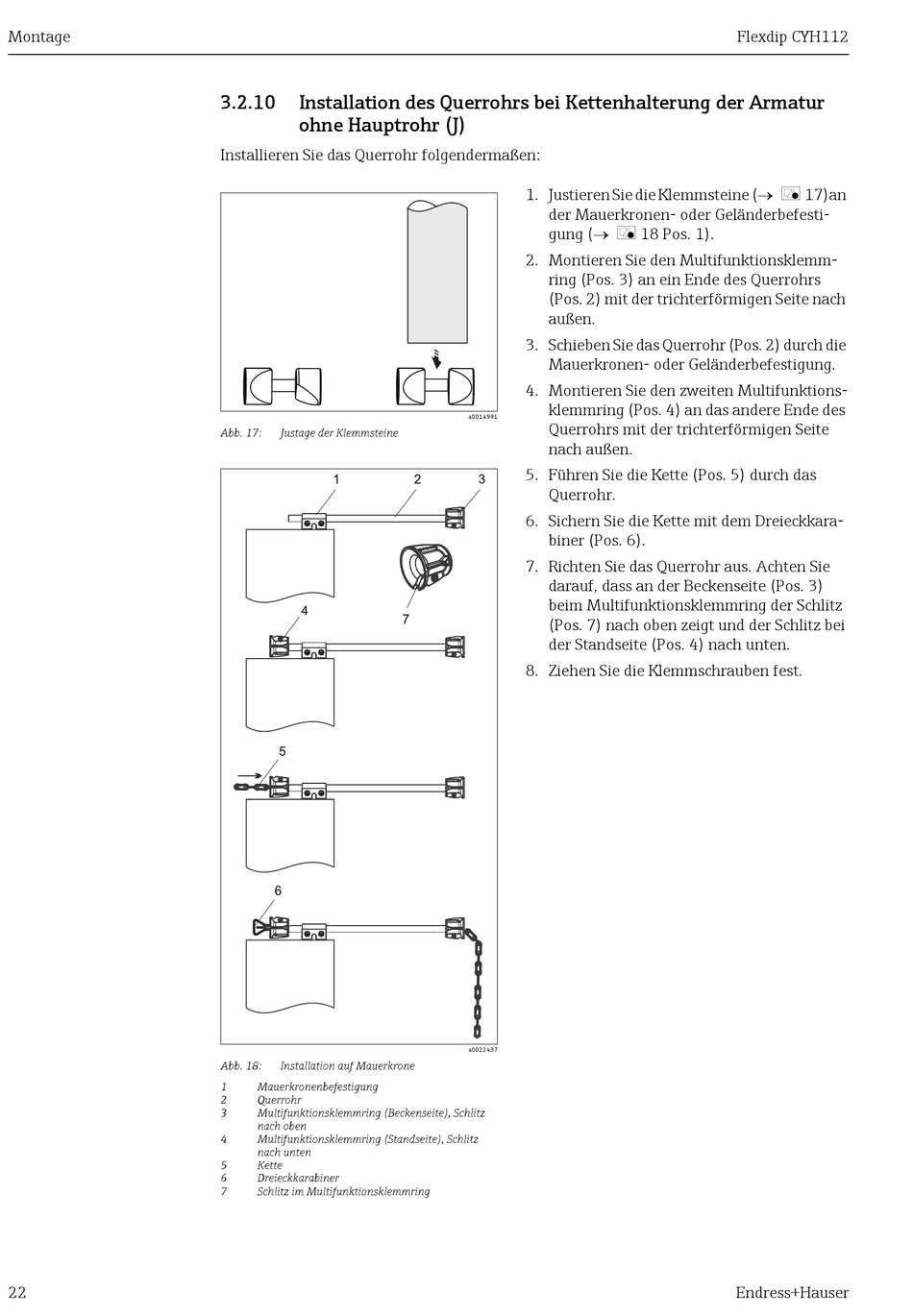

3.2.10 Installation des Querrohrs bei Kettenhalterung der Armatur
ohne Hauptrohr (J)
Installieren Sie das Querrohr folgendermaßen:
Abb. 17: Justage der Klemmsteine
Abb. 18: Installation auf Mauerkrone
1 Mauerkronenbefestigung
2 Querrohr
3 Multifunktionsklemmring (Beckenseite), Schlitz
nach oben
4 Multifunktionsklemmring (Standseite), Schlitz
nach unten
5 Kette
6 Dreieckkarabiner
7 Schlitz im Multifunktionsklemmring
1. Justieren Sie die Klemmsteine ( å 17)an
der Mauerkronen- oder Geländerbefesti-
gung ( å 18 Pos. 1).
2. Montieren Sie den Multifunktionsklemm-
ring (Pos. 3) an ein Ende des Querrohrs
(Pos. 2) mit der trichterförmigen Seite nach
außen.
3. Schieben Sie das Querrohr (Pos. 2) durch die
Mauerkronen- oder Geländerbefestigung.
4. Montieren Sie den zweiten Multifunktions-
klemmring (Pos. 4) an das andere Ende des
a0014991
Querrohrs mit der trichterförmigen Seite
nach außen.
5. Führen Sie die Kette (Pos. 5) durch das
Querrohr.
6. Sichern Sie die Kette mit dem Dreieckkara-
biner (Pos. 6).
7. Richten Sie das Querrohr aus. Achten Sie
darauf, dass an der Beckenseite (Pos. 3)
beim Multifunktionsklemmring der Schlitz
(Pos. 7) nach oben zeigt und der Schlitz bei
der Standseite (Pos. 4) nach unten.
8. Ziehen Sie die Klemmschrauben fest.
a0022437
