Montage
10
Ausführung
I
B
A
I
E
D
I
E
D

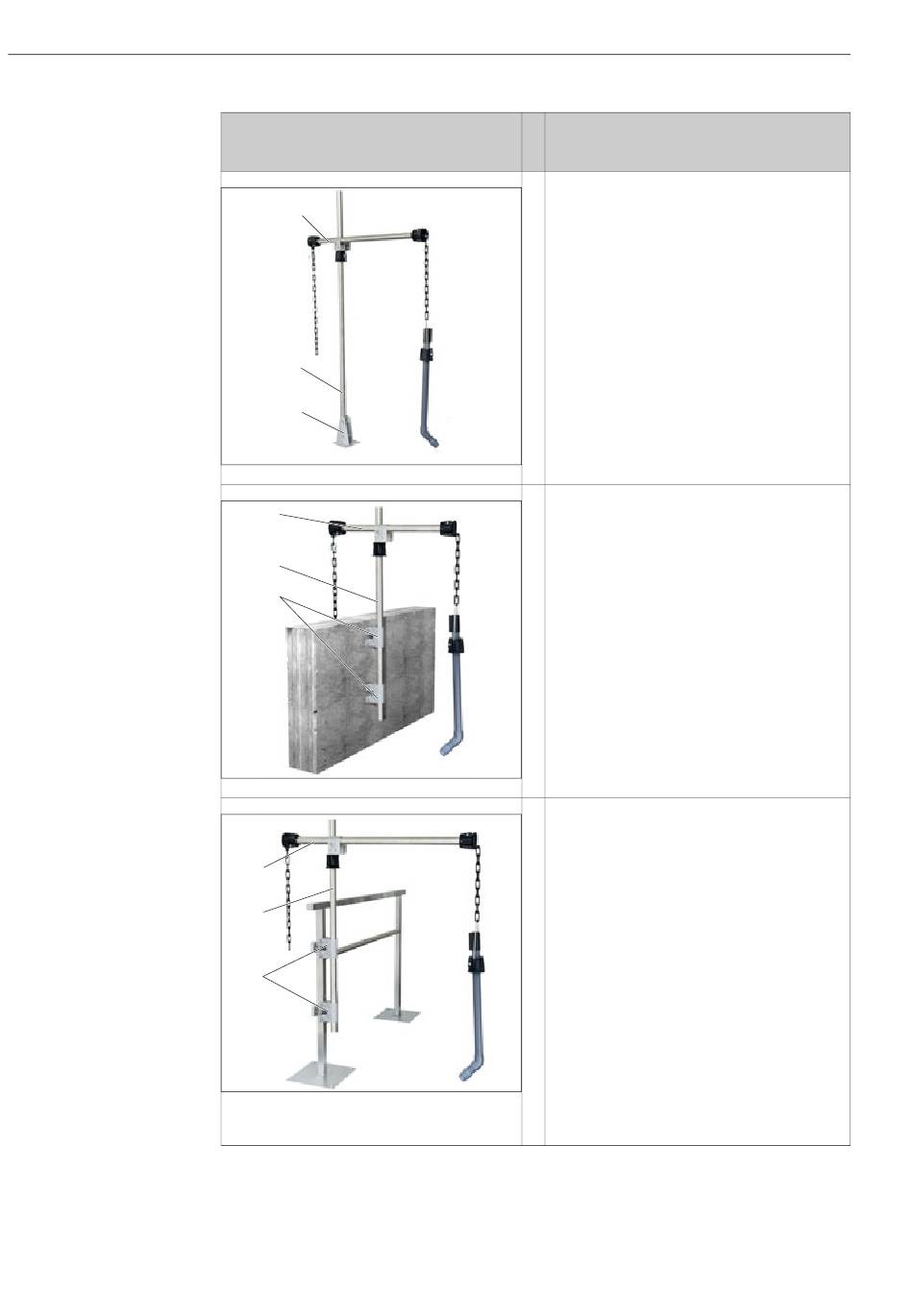

Montageschritte (Beschreibung der
Schritte A bis K in den Folgekapiteln)
Bodenmontage mit Haupt- und Querrohr
1. Installation des Standfußes (A)
2. Installation des Hauptrohrs (B)
3. Installation des Querrohrs bei Ketten-
halterung der Armatur (I)
a0022611
Wandmontage mit Haupt- und Querrohr
1. Installation der Wand- und Mauer-
kronenbefestigung (D)
2. Installation des Hauptrohrs bei
Wand- oder Geländerbefestigung (E)
3. Installation des Querrohrs bei Ketten-
halterung der Armatur (I)
a0022612
Geländermontage mit Haupt- und Quer-
rohr
1. Installation der Geländerhalterung,
Pendelhalterung und Tauchrohrab-
lage (F)
2. Installation des Hauptrohrs bei
Wand- oder Geländerbefestigung (E)
3. Installation des Querrohrs bei Ketten-
halterung der Armatur (I)
a0022621
