Montage
20
3.2.9

Installation des Querrohrs bei Kettenhalterung der Armatur (I)

Bereiten Sie das Hauptrohr folgendermaßen vor:
1. Stecken Sie den Multifunktionsklemmring mit der trichterförmigen Seite nach unten
auf das Hauptrohr. Die Oberkante des Multifunktionsklemmrings darf maximal
1100 mm (43,3") von der Grundplatte entfernt sein (siehe Einbaubedingungen).
2. Schrauben Sie den Multifunktionsklemmring fest.
3. Wenn noch nicht geschehen, dann stecken Sie die Schutzkappe auf das obere Ende des
Hauptrohrs.
1
2

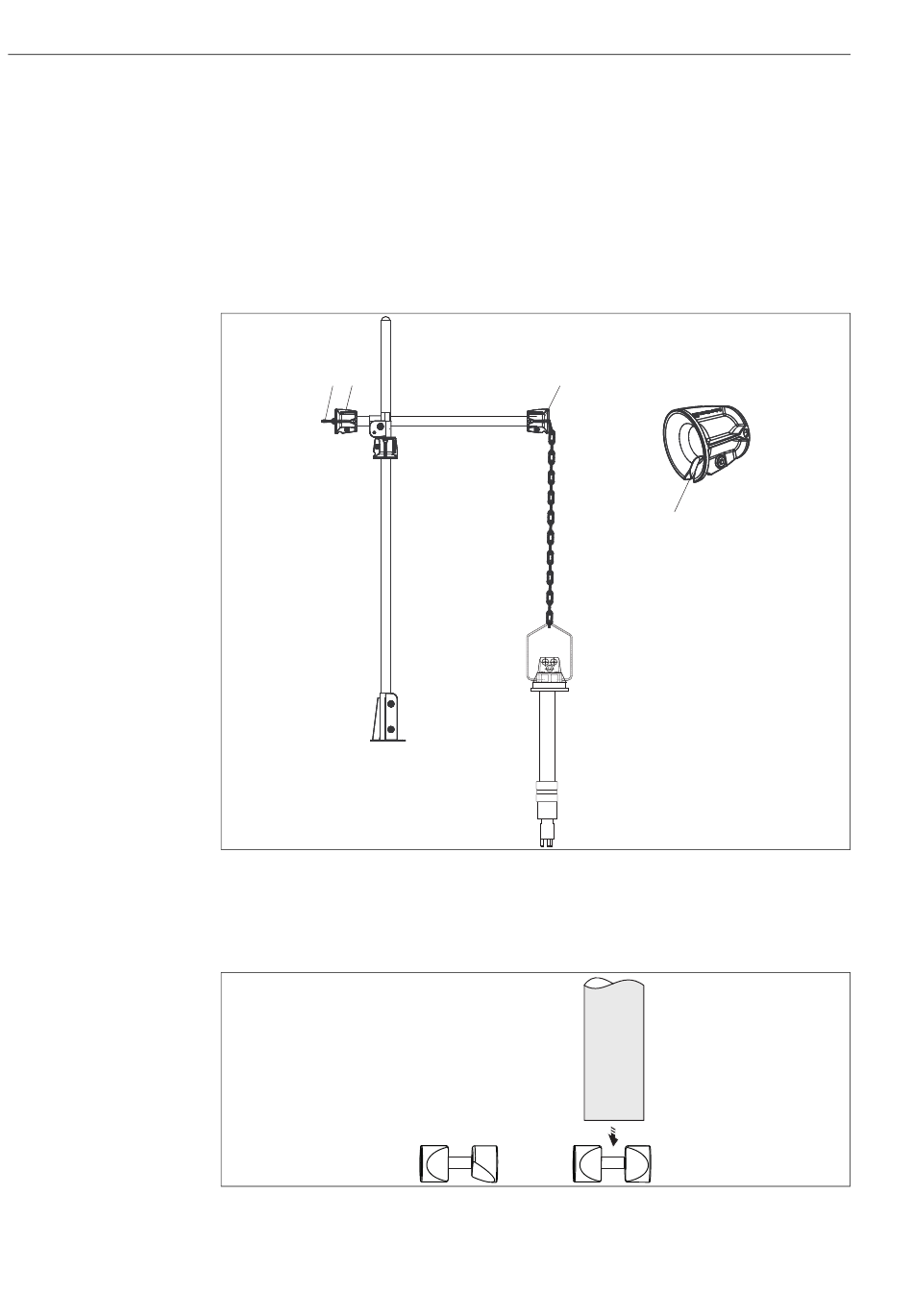

Abb. 15: Montage der Multifunktionsklemmringe am Querrohr
1 Dreieck-Karabiner als Durchrutschsicherung für die Kette
2 Multifunktionsklemmring (Standseite), Schlitz nach unten
3 Multifunktionsklemmring (Beckenseite), Schlitz nach oben
4 Schlitz im Multifunktionsklemmring
Abb. 16: Justage der Klemmsteine
3
4
Flexdip CYH112
a0011311
a0014991
