Flexdip CYH112
Endress+Hauser

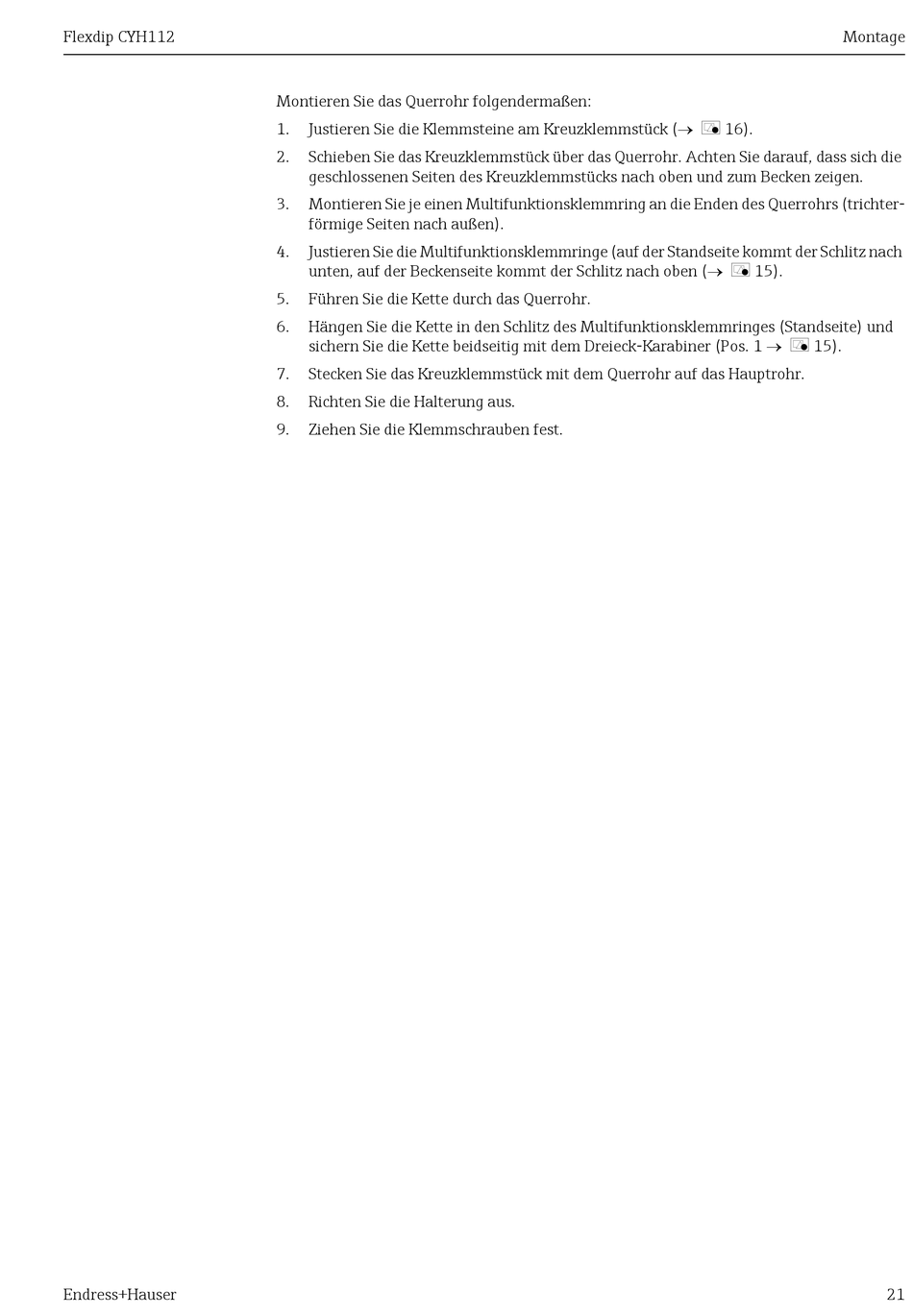

Montieren Sie das Querrohr folgendermaßen:
1.
Justieren Sie die Klemmsteine am Kreuzklemmstück ( å 16).
2.
Schieben Sie das Kreuzklemmstück über das Querrohr. Achten Sie darauf, dass sich die
geschlossenen Seiten des Kreuzklemmstücks nach oben und zum Becken zeigen.
3.
Montieren Sie je einen Multifunktionsklemmring an die Enden des Querrohrs (trichter-
förmige Seiten nach außen).
4.
Justieren Sie die Multifunktionsklemmringe (auf der Standseite kommt der Schlitz nach
unten, auf der Beckenseite kommt der Schlitz nach oben ( å 15).
5.
Führen Sie die Kette durch das Querrohr.
6.
Hängen Sie die Kette in den Schlitz des Multifunktionsklemmringes (Standseite) und
sichern Sie die Kette beidseitig mit dem Dreieck-Karabiner (Pos. 1 å 15).
7.
Stecken Sie das Kreuzklemmstück mit dem Querrohr auf das Hauptrohr.
8.
Richten Sie die Halterung aus.
9.
Ziehen Sie die Klemmschrauben fest.
Montage
21
