4.3

Bedienung der Pendelhalterung

1

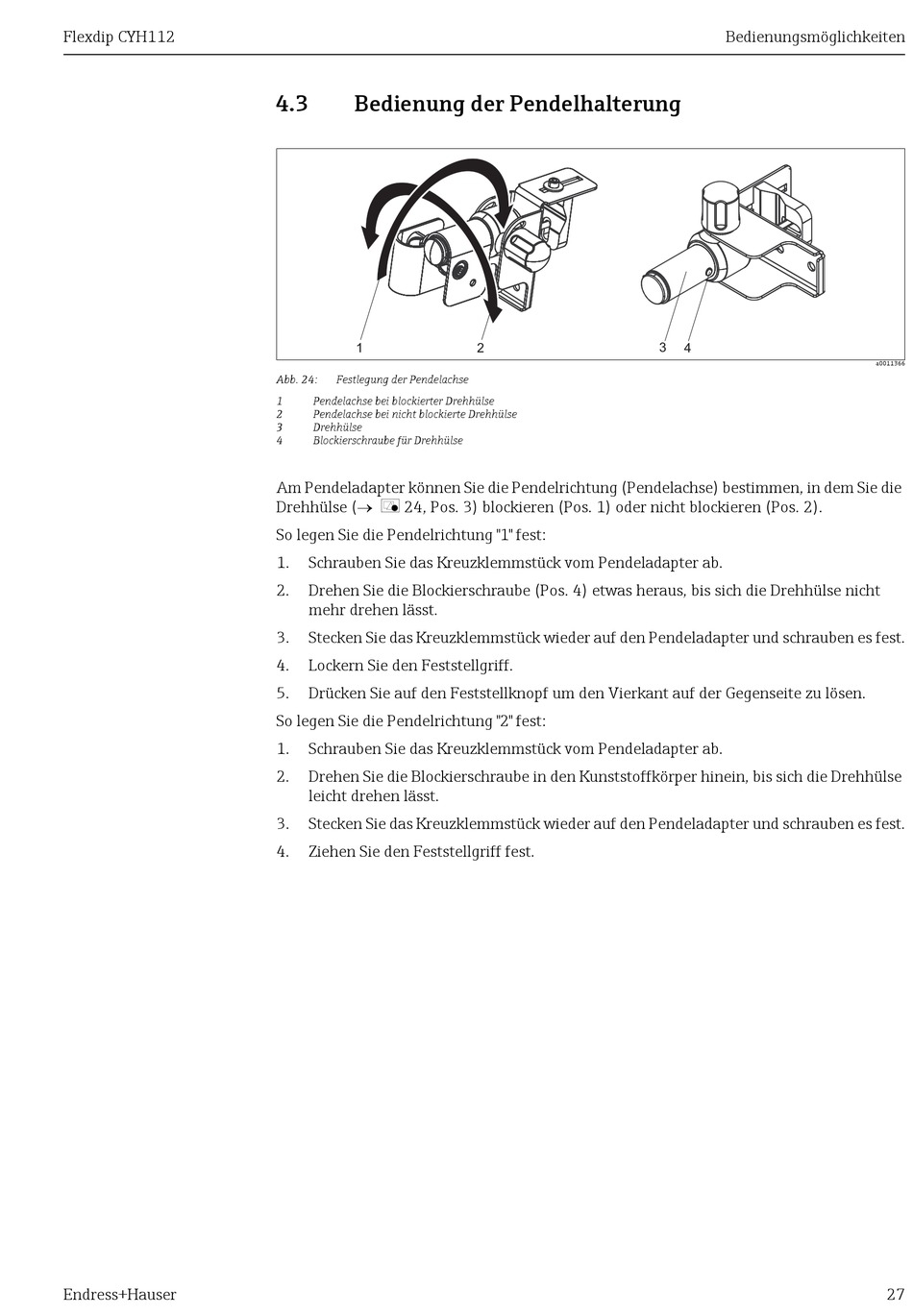

Abb. 24: Festlegung der Pendelachse
1 Pendelachse bei blockierter Drehhülse
2 Pendelachse bei nicht blockierte Drehhülse
3 Drehhülse
4 Blockierschraube für Drehhülse
Am Pendeladapter können Sie die Pendelrichtung (Pendelachse) bestimmen, in dem Sie die
Drehhülse ( å 24, Pos. 3) blockieren (Pos. 1) oder nicht blockieren (Pos. 2).
So legen Sie die Pendelrichtung "1" fest:
1. Schrauben Sie das Kreuzklemmstück vom Pendeladapter ab.
2. Drehen Sie die Blockierschraube (Pos. 4) etwas heraus, bis sich die Drehhülse nicht
mehr drehen lässt.
3. Stecken Sie das Kreuzklemmstück wieder auf den Pendeladapter und schrauben es fest.
4. Lockern Sie den Feststellgriff.
5. Drücken Sie auf den Feststellknopf um den Vierkant auf der Gegenseite zu lösen.
So legen Sie die Pendelrichtung "2" fest:
1. Schrauben Sie das Kreuzklemmstück vom Pendeladapter ab.
2. Drehen Sie die Blockierschraube in den Kunststoffkörper hinein, bis sich die Drehhülse
leicht drehen lässt.
3. Stecken Sie das Kreuzklemmstück wieder auf den Pendeladapter und schrauben es fest.
4. Ziehen Sie den Feststellgriff fest.
2
Bedienungsmöglichkeiten
3
4
a0011366
