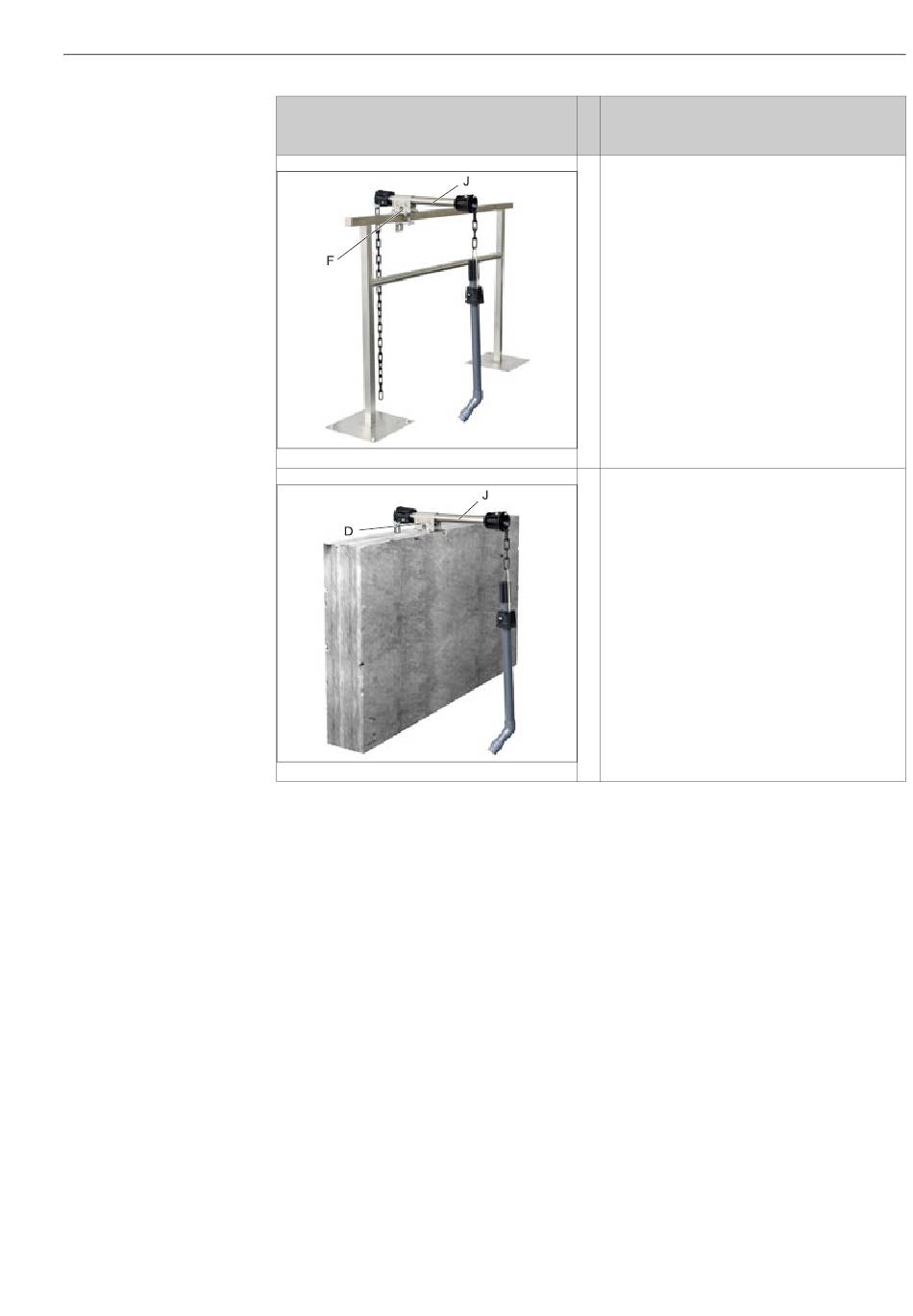

Ausführung Montageschritte (Beschreibung der
Schritte A bis K in den Folgekapiteln)
Befestigung mit Querrohr an einem
Geländer
1. Installation der Geländerhalterung,
Pendelhalterung und Tauchrohrab-
lage (F)
2. Installation des Querrohrs bei Ketten-
halterung der Armatur ohne
Hauptrohr (J)
a0022622
Befestigung mit Querrohr auf einer Mau-
erkrone
1. Installation der Wand- und Mauer-
kronenbefestigung (D)
2. Installation des Querrohrs bei Ketten-
halterung der Armatur ohne
Hauptrohr (J)
a0022623
