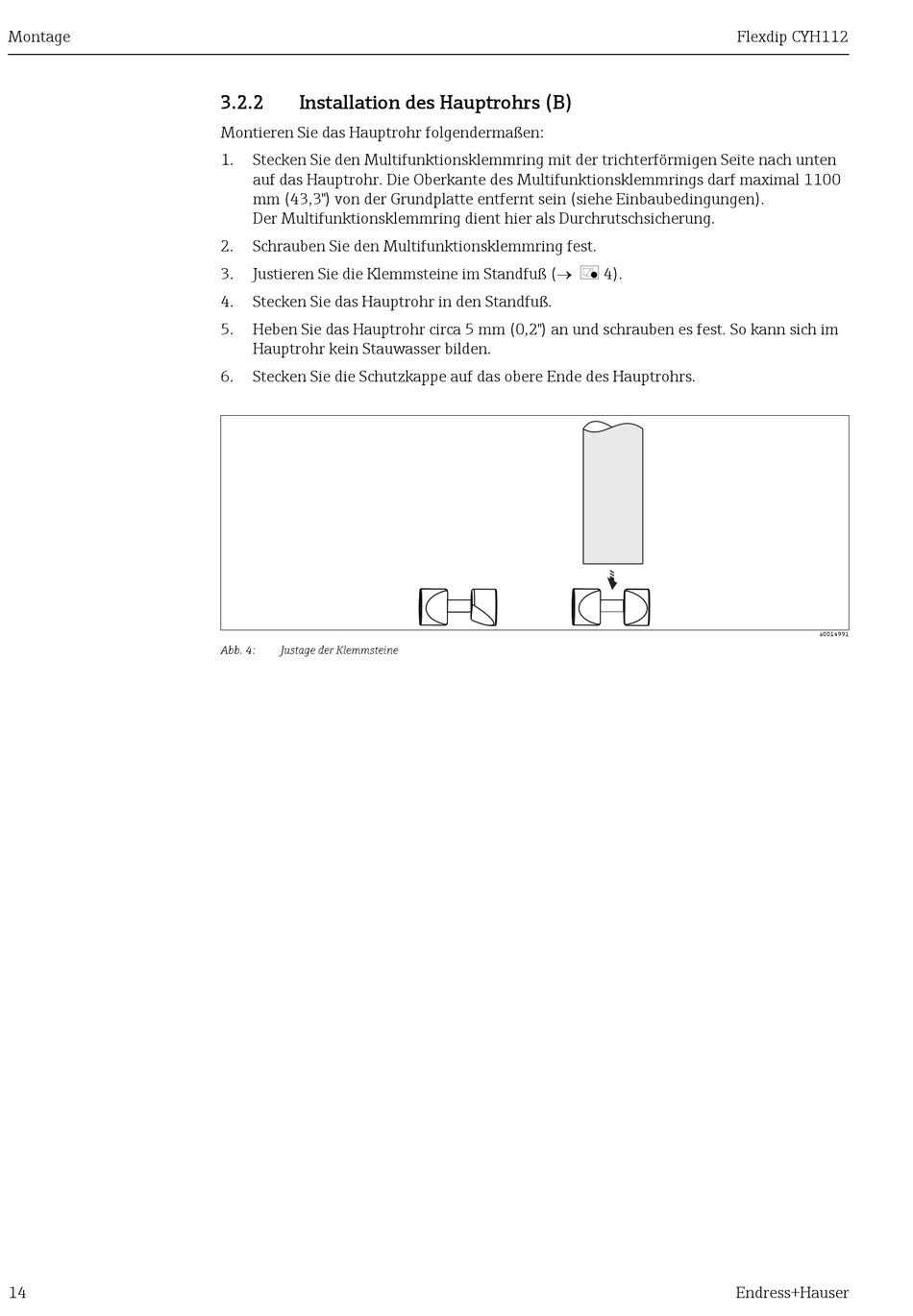

Endress+Hauser Flexdip CYH112 Betriebsanleitung Seite 14

Montage
14
3.2.2 Installation des Hauptrohrs (B)
Montieren Sie das Hauptrohr folgendermaßen:
1. Stecken Sie den Multifunktionsklemmring mit der trichterförmigen Seite nach unten
auf das Hauptrohr. Die Oberkante des Multifunktionsklemmrings darf maximal 1100
mm (43,3") von der Grundplatte entfernt sein (siehe Einbaubedingungen).
Der Multifunktionsklemmring dient hier als Durchrutschsicherung.
2. Schrauben Sie den Multifunktionsklemmring fest.
3. Justieren Sie die Klemmsteine im Standfuß ( å 4).
4. Stecken Sie das Hauptrohr in den Standfuß.
5. Heben Sie das Hauptrohr circa 5 mm (0,2") an und schrauben es fest. So kann sich im
Hauptrohr kein Stauwasser bilden.
6. Stecken Sie die Schutzkappe auf das obere Ende des Hauptrohrs.
Abb. 4: Justage der Klemmsteine
Flexdip CYH112
