ANALYSEUR D'HARMONIQUE :
L'instrument permet une analyse de signaux de fréquence comprise entre 40 et 450 Hz.

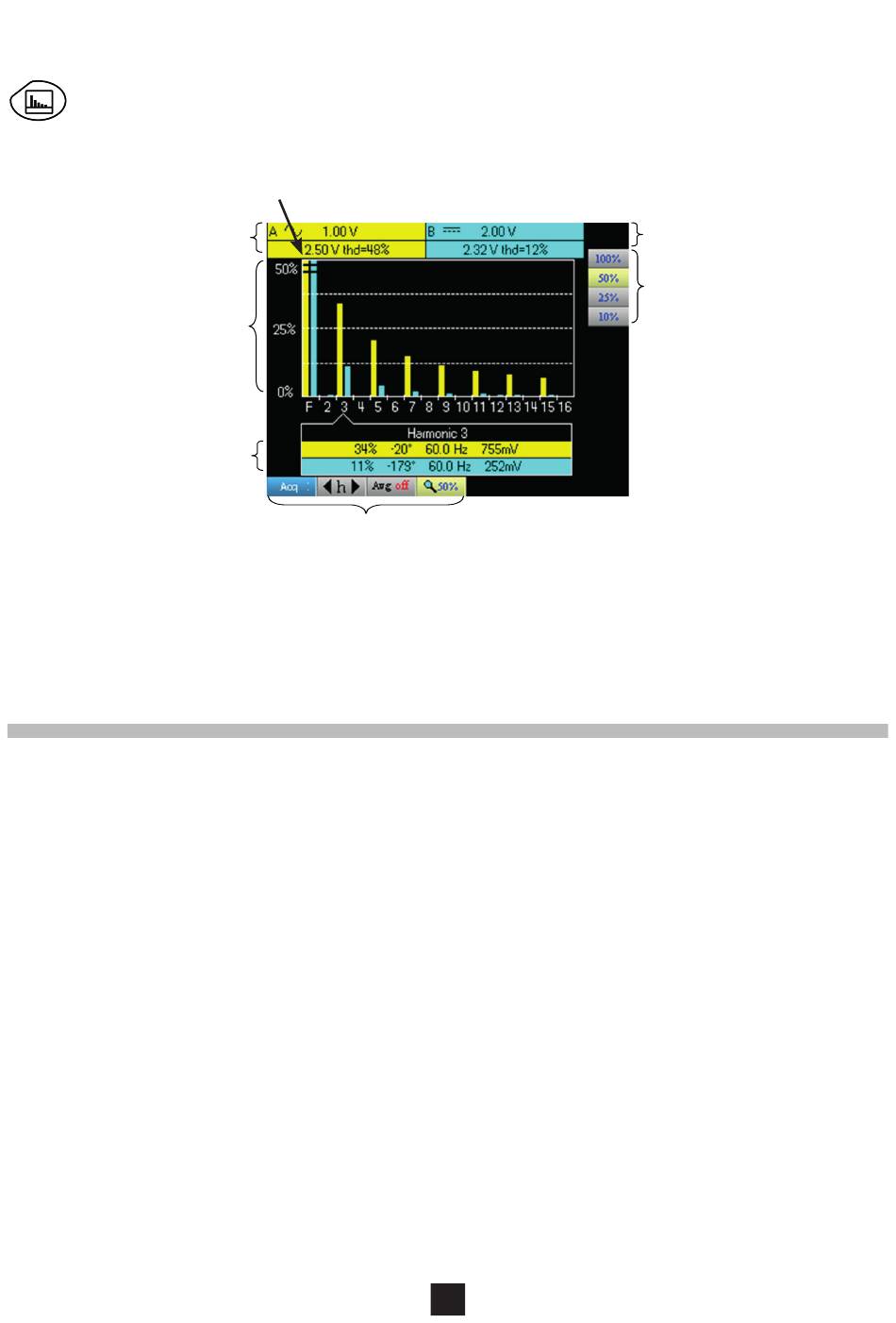

sélectionne le mode Analyseur d'harmonique
Zone mesure
Si aucune mesure n'est sélectionnées
ou si la voie n'est pas validée, la
mesure sera remplacée par des
Zone fenêtre graphique
Zone référence harmonique
MISE À JOUR DU LOGICIEL INTERNE DE L'INSTRUMENT :
Connectez-vous sur le site http:/www.chauvin-arnoux.com
„
Dans la rubrique «Support», sélectionnez «Espace Téléchargement»
„
Téléchargez le firmware correspondant au modèle de votre instrument via le logiciel embarqué Metrix Oscilloscope,
„
«Loader Scope»
Téléchargez également la notice d'instruction de ce firmware
„
Reportez-vous à cette notice d'instruction pour mettre à jour votre instrument.
„
COMMUNICATION PAR USB/OPTIQUE :
Le dialogue entre l'appareil et le PC est réalisé via la liaison USB/optique que constitue le câble HX0056-Z.
Raccordez le côté USB du cordon sur l'une des entrées USB du PC (installez au besoin le driver fourni avec le
„
câble).
Connectez la prise optique sur l'oscilloscope allumé.
„
Lancez SX-METRO ou SX-DMM.
„
L'indication du double trait noir sur les harmoniques correspond à une
représentation des harmoniques en dépassement.
pointillés.
Zone menu principal
MAINTENANCE
7
Zone information batterie
Zone menu secondaire
