Das Oszilloskop verbindet die Funktionen von 3 Geräten in einem:
Ein Digital-Oszilloskop in Laborqualität für die Anzeige und Analyse von Signalen in der Elektronik und
Elektrotechnik,
Ein 2-Kanal-Digitalmultimeter mit 8000 Digits,
Einen Oberschwingungs-Analysator für die gleichzeitige Analyse von 2 Signalen mit ihrer Grundschwingung
und den jeweiligen Oberschwingungen bis zum Rang 31.

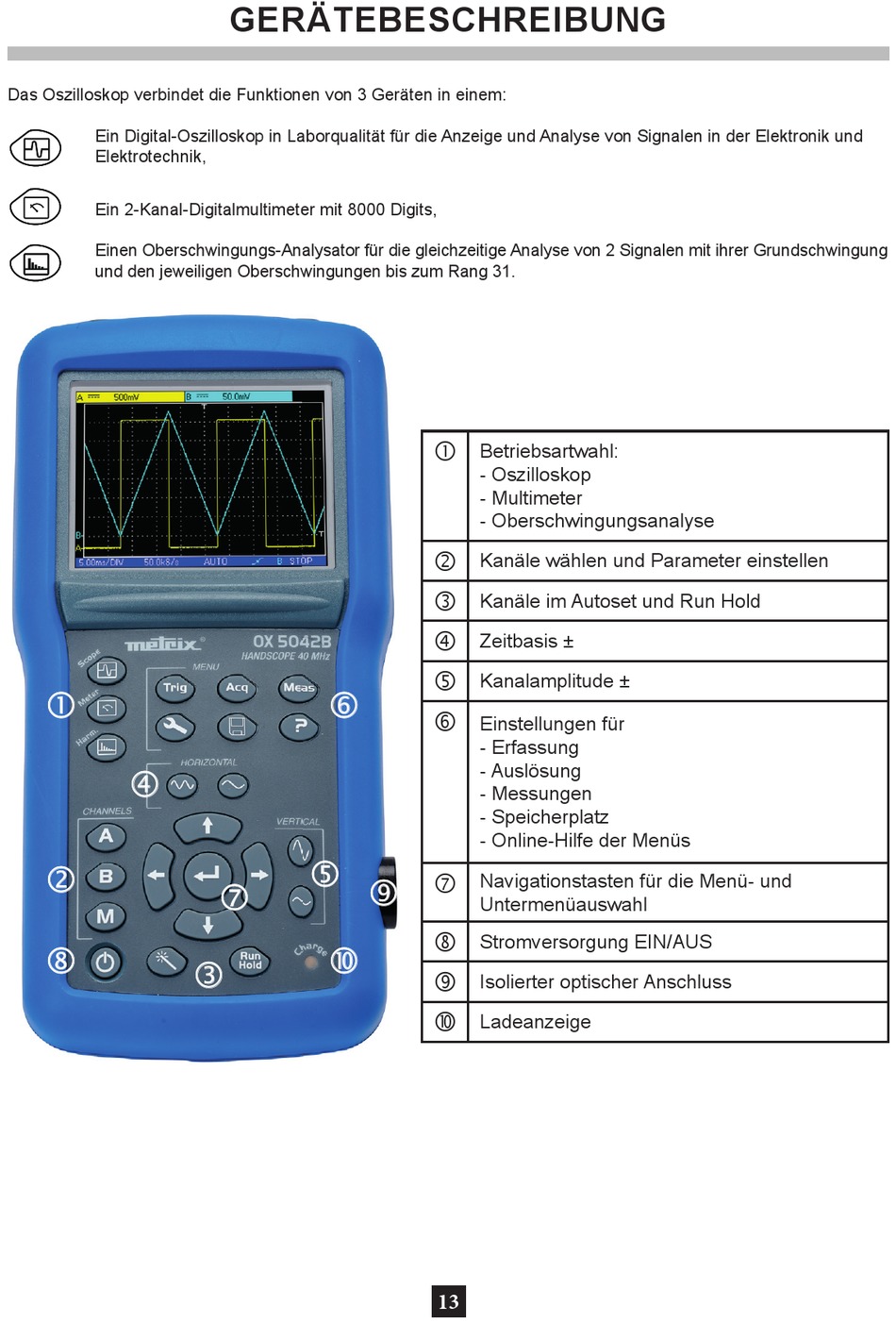

GERÄTEBESCHREIBUNG

Betriebsartwahl:
- Oszilloskop
- Multimeter
- Oberschwingungsanalyse

Kanäle wählen und Parameter einstellen
 Kanäle im Autoset und Run Hold

Zeitbasis ±
 Kanalamplitude ±

Einstellungen für
- Erfassung
- Auslösung
- Messungen
- Speicherplatz
- Online-Hilfe der Menüs
Navigationstasten für die Menü- und

Untermenüauswahl

Stromversorgung EIN/AUS
 Isolierter optischer Anschluss

Ladeanzeige
