Ausgang
Der Micropilot wird abgeglichen, indem die Leerdistanz E (= Nullpunkt), die
Volldistanz F (= Spanne) und ein Anwendungsparameter, der automatisch das Gerät
an die Messbedingungen anpaßt, eingegeben werden. Bei Varianten mit Stromaus-
gang entsprechen die Punkte "E" und "F" 4 mA und 20 mA, für digitale Ausgänge und
das Anzeigemodul 0 % und 100 %.
Eine Linearisierungsfunktion mit max. 32 Punkten, die auf einer manuellen bzw. halbau-
tomatisch eingegebenen Tabelle basiert, kann vor Ort oder über Fernbedienung akti-
viert werden. Diese Funktion erlaubt z.B. die Messung in technischen Einheiten und
stellt ein lineares Ausgangssignal für kugelförmige und zylindrisch liegende Behälter
oder solche mit konischem Auslauf zur Verfügung.
11.4.2

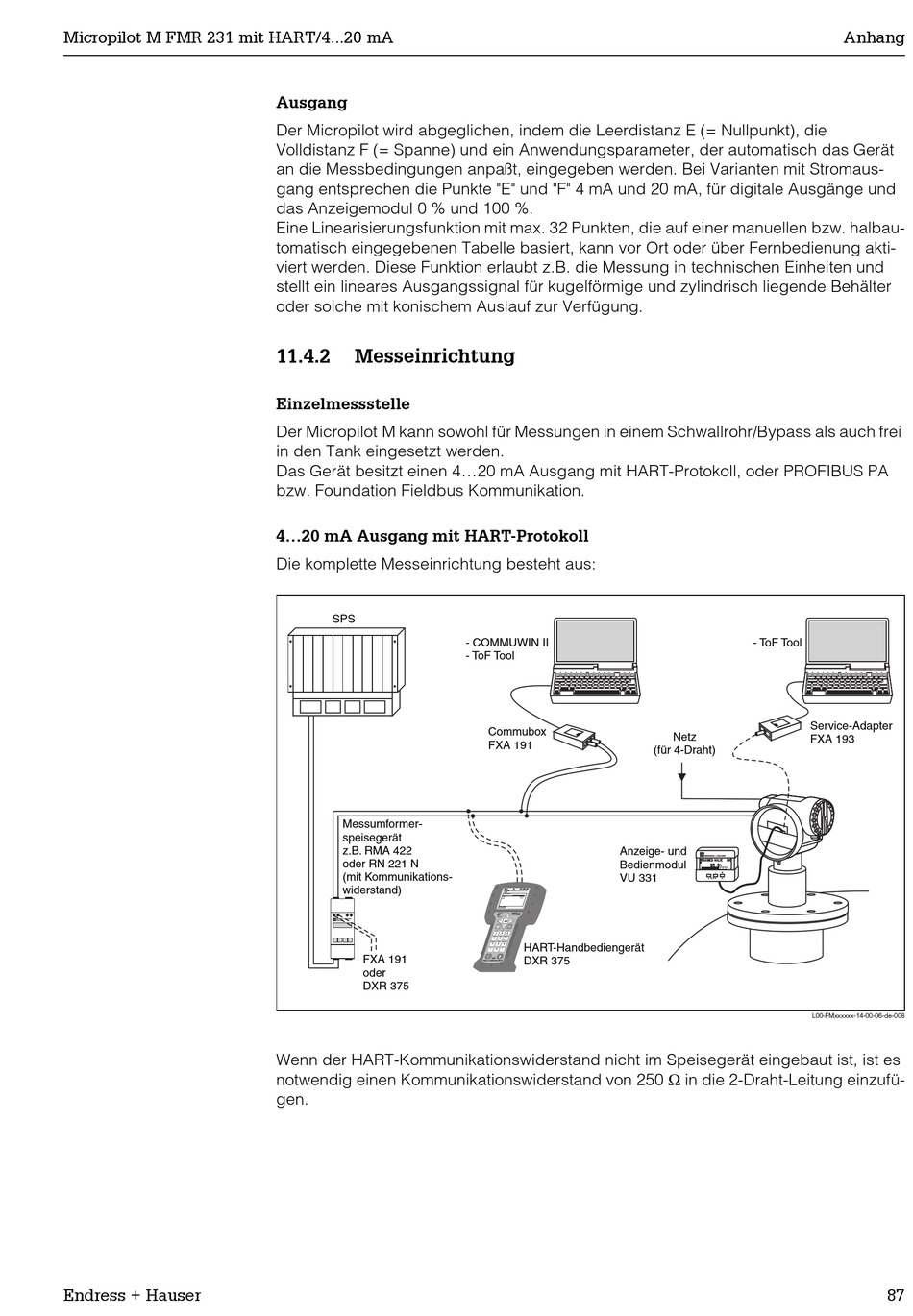

Messeinrichtung

Einzelmessstelle

Der Micropilot M kann sowohl für Messungen in einem Schwallrohr/Bypass als auch frei
in den Tank eingesetzt werden.
Das Gerät besitzt einen 4...20 mA Ausgang mit HART-Protokoll, oder PROFIBUS PA
bzw. Foundation Fieldbus Kommunikation.
4...20 mA Ausgang mit HART-Protokoll
Die komplette Messeinrichtung besteht aus:
SPS
Messumformer-
speisegerät
z.B. RMA 422
oder RN 221 N
(mit Kommunikations-
widerstand)
ENDRESS + HAUSER
RMA 422
FXA 191
oder
DXR 375
Wenn der HART-Kommunikationswiderstand nicht im Speisegerät eingebaut ist, ist es
notwendig einen Kommunikationswiderstand von 250 Ω in die 2-Draht-Leitung einzufü-
gen.
- COMMUWIN II
- ToF Tool
Commubox
FXA 191
Anzeige- und
Bedienmodul
VU 331
df das. asdas fa dsdmdm dsdmdm df das. asdas fa
asas la. asas la.
DELTABAR: * * * * * * * * DELTABAR: * * * * * * * *
ONLINE ONLINE
1 QUICK SETUP 1 QUICK SETUP
2 OPERATING MENU 2 OPERATING MENU
3 PV 3 PV 352 mbar 352 mbar
4 SV 4 SV 0 °C 0 °C
HELP HELP SAVE SAVE
9 9 6 6
Page Page
Up Up
Bksp Bksp Delete Delete
Page Page
On On
# % & # % & A B C A B C D E F D E F
1 1 2 2 3 3
Copy Copy Paste Paste Hot Key Hot Key
G H I G H I J K L J K L M N O M N O
4 4 5 5 6 6
Insert Insert + Hot Key + Hot Key
P Q R S P Q R S T U V T U V W X Y Z W X Y Z
7 7 8 8 9 9 HART-Handbediengerät
, ( ) ' , ( ) ' _ < > _ < > + * / + * /
. . 0 0 - -
375 375 DXR 375
FIELD COMMUNICATOR FIELD COMMUNICATOR
- ToF Tool
Service-Adapter
Netz
FXA 193
(für 4-Draht)
ENDRESS + HAUSER
%
– + E
L00-FMxxxxxx-14-00-06-de-008
