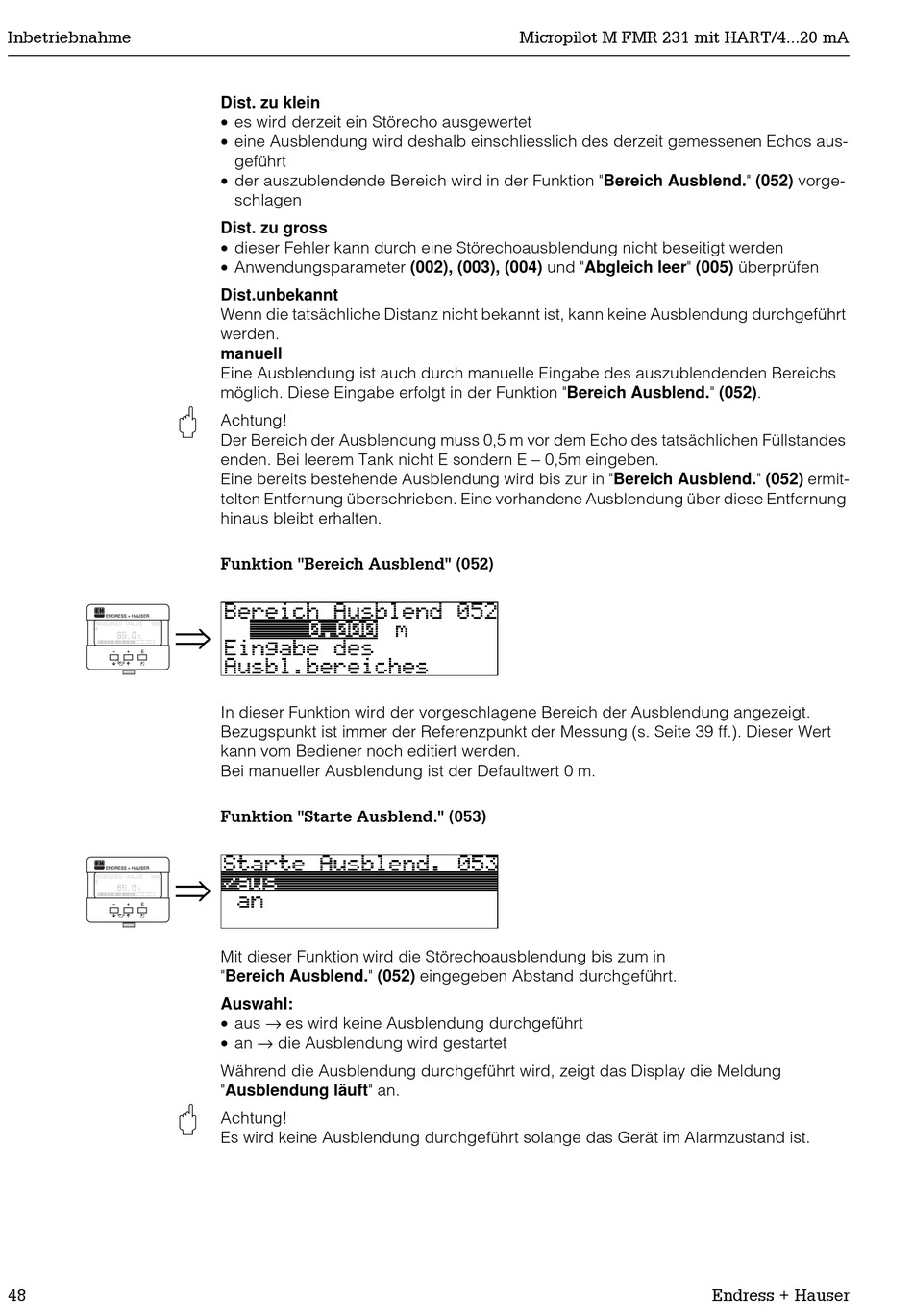

Endress+Hauser micropilot M FMR 231 Betriebsanleitung Seite 48

Inbetriebnahme
"
⇒
⇒
"
48
Dist. zu klein
• es wird derzeit ein Störecho ausgewertet
• eine Ausblendung wird deshalb einschliesslich des derzeit gemessenen Echos aus-
geführt
• der auszublendende Bereich wird in der Funktion "Bereich Ausblend." (052) vorge-
schlagen
Dist. zu gross
• dieser Fehler kann durch eine Störechoausblendung nicht beseitigt werden
• Anwendungsparameter (002), (003), (004) und "Abgleich leer" (005) überprüfen
Dist.unbekannt
Wenn die tatsächliche Distanz nicht bekannt ist, kann keine Ausblendung durchgeführt
werden.
manuell
Eine Ausblendung ist auch durch manuelle Eingabe des auszublendenden Bereichs
möglich. Diese Eingabe erfolgt in der Funktion "Bereich Ausblend." (052).
Achtung!
Der Bereich der Ausblendung muss 0,5 m vor dem Echo des tatsächlichen Füllstandes
enden. Bei leerem Tank nicht E sondern E − 0,5m eingeben.
Eine bereits bestehende Ausblendung wird bis zur in "Bereich Ausblend." (052) ermit-
telten Entfernung überschrieben. Eine vorhandene Ausblendung über diese Entfernung
hinaus bleibt erhalten.
Funktion "Bereich Ausblend" (052)
In dieser Funktion wird der vorgeschlagene Bereich der Ausblendung angezeigt.
Bezugspunkt ist immer der Referenzpunkt der Messung (s. Seite 39 ff.). Dieser Wert
kann vom Bediener noch editiert werden.
Bei manueller Ausblendung ist der Defaultwert 0 m.
Funktion "Starte Ausblend." (053)
Mit dieser Funktion wird die Störechoausblendung bis zum in
"Bereich Ausblend." (052) eingegeben Abstand durchgeführt.
Auswahl:
• aus → es wird keine Ausblendung durchgeführt
• an → die Ausblendung wird gestartet
Während die Ausblendung durchgeführt wird, zeigt das Display die Meldung
"Ausblendung läuft" an.
Achtung!
Es wird keine Ausblendung durchgeführt solange das Gerät im Alarmzustand ist.
