Montage
!
16

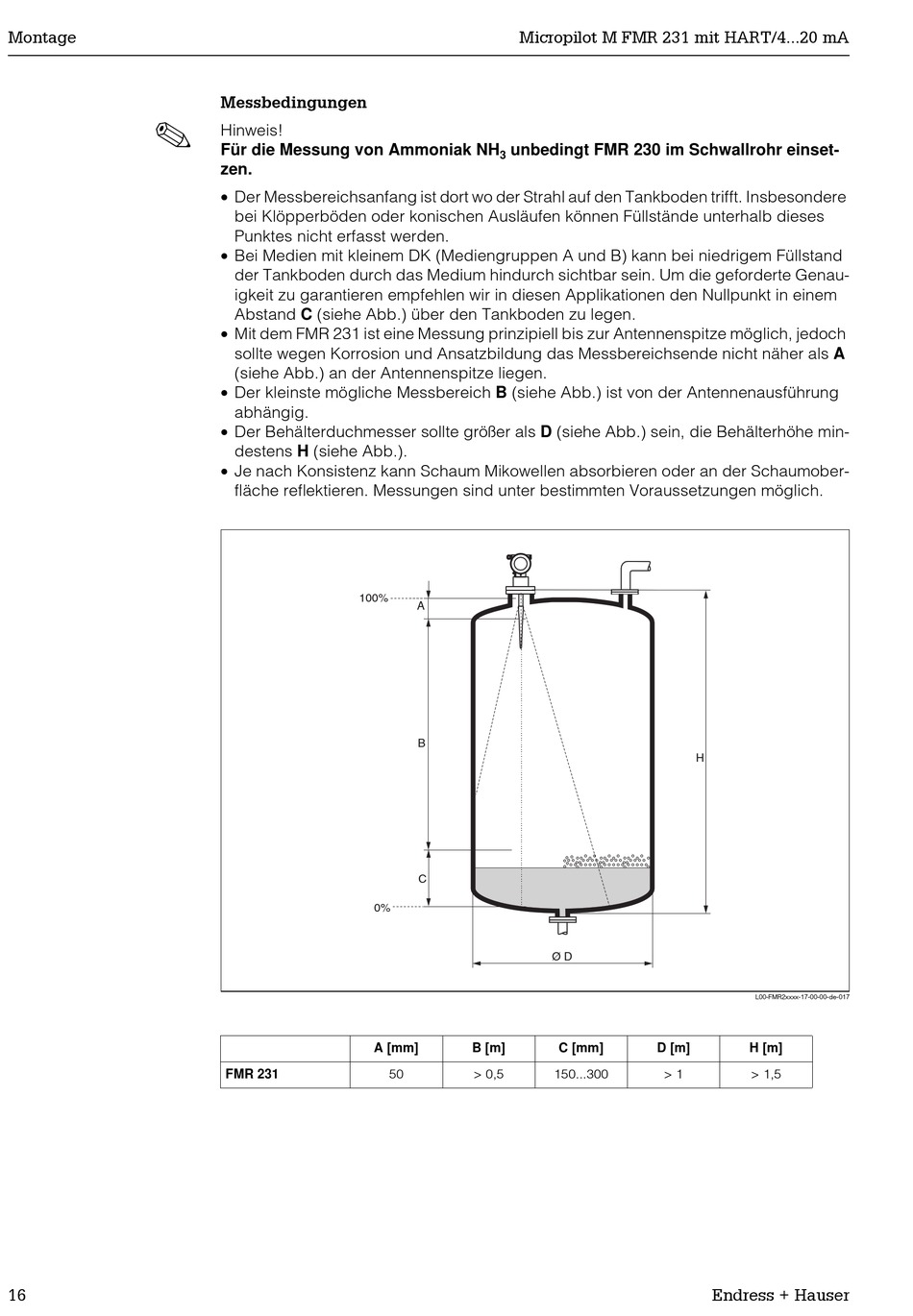

Messbedingungen
Hinweis!
Für die Messung von Ammoniak NH
zen.
• Der Messbereichsanfang ist dort wo der Strahl auf den Tankboden trifft. Insbesondere
bei Klöpperböden oder konischen Ausläufen können Füllstände unterhalb dieses
Punktes nicht erfasst werden.
• Bei Medien mit kleinem DK (Mediengruppen A und B) kann bei niedrigem Füllstand
der Tankboden durch das Medium hindurch sichtbar sein. Um die geforderte Genau-
igkeit zu garantieren empfehlen wir in diesen Applikationen den Nullpunkt in einem
Abstand C (siehe Abb.) über den Tankboden zu legen.
• Mit dem FMR 231 ist eine Messung prinzipiell bis zur Antennenspitze möglich, jedoch
sollte wegen Korrosion und Ansatzbildung das Messbereichsende nicht näher als A
(siehe Abb.) an der Antennenspitze liegen.
• Der kleinste mögliche Messbereich B (siehe Abb.) ist von der Antennenausführung
abhängig.
• Der Behälterduchmesser sollte größer als D (siehe Abb.) sein, die Behälterhöhe min-
destens H (siehe Abb.).
• Je nach Konsistenz kann Schaum Mikowellen absorbieren oder an der Schaumober-
fläche reflektieren. Messungen sind unter bestimmten Voraussetzungen möglich.
100%
0%
A [mm]
FMR 231 50
Micropilot M FMR 231 mit HART/4...20 mA
unbedingt FMR 230 im Schwallrohr einset-
3
A
B
C
Ø D
B [m] C [mm]
> 0,5 150...300
H
L00-FMR2xxxx-17-00-00-de-017
D [m] H [m]
> 1 > 1,5
