Anweisungen für den Installateur
3.4.4 Anschluss mit stahlschlauch (für alle Gastypen)
Dieser
Anschlusstyp
kann
ausgeführt
werden
für
beide
Installationsmodalitäten gemäß den Abb. "A" und "B" im Kapitel "2.
INSTALLATION DES GERÄTS".
Verwenden Sie ausschließlich biegsame Rohre in Übereinstimmung mit den
geltenden Vorschriften mit einer maximalen Ausdehnung von 2 Metern.

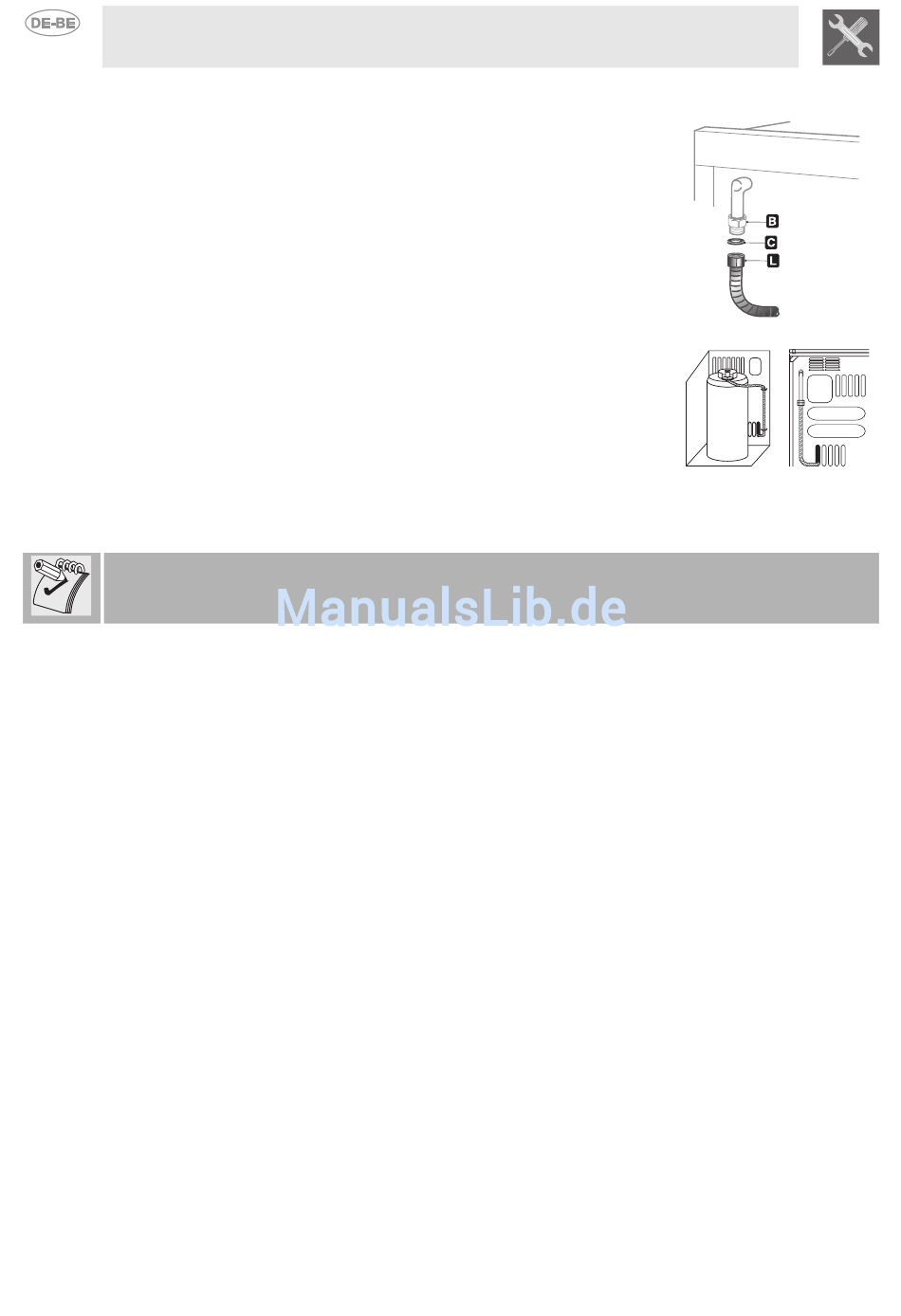

Schrauben Sie das Ende des biegsamen Rohres L unter Einfügen der
Dichtung C an das Gas-Gewindefitting B ½" Außengas ISO 228-1.
Nach Abschluss der Installation überprüfen Sie eventuelle undichte
Stellen mittels einer Seifenlösung, niemals mit einer Flamme.
3.4.5 Anschluss an die Flasche im Innenraum des Gerätes
Öffnen Sie den seitlichen Raum und setzen Sie eine Flasche von maximal
15 kg ein. Stecken Sie ein Ende des Schlauches auf das Schlauchfitting und
befestigen Sie diesen mit den beiden mitgelieferten Schellen. Führen Sie
den Schlauch über die auf der Rückseite des Gerätes eingearbeitete
Öffnung
gemäß
dem
nebenstehenden
Schema
in
den
Flaschenaufnahmeraum. Stecken Sie das andere Ende auf den Druckregler
der Flasche und befestigen Sie dieses unter Verwendung der zweiten
mitgelieferten Schelle. Überprüfen Sie eventuelle undichte Stellen
mittels einer Seifenlösung, niemals mit einer Flamme.
Für die Verbindung zwischen Herd und Flasche verwenden Sie ein Stück Schlauch in Übereinstimmung
mit den geltenden Vorschriften mit einer Länge von 1.4 m (± 0.05 m).
34
