Anweisungen für den Installateur

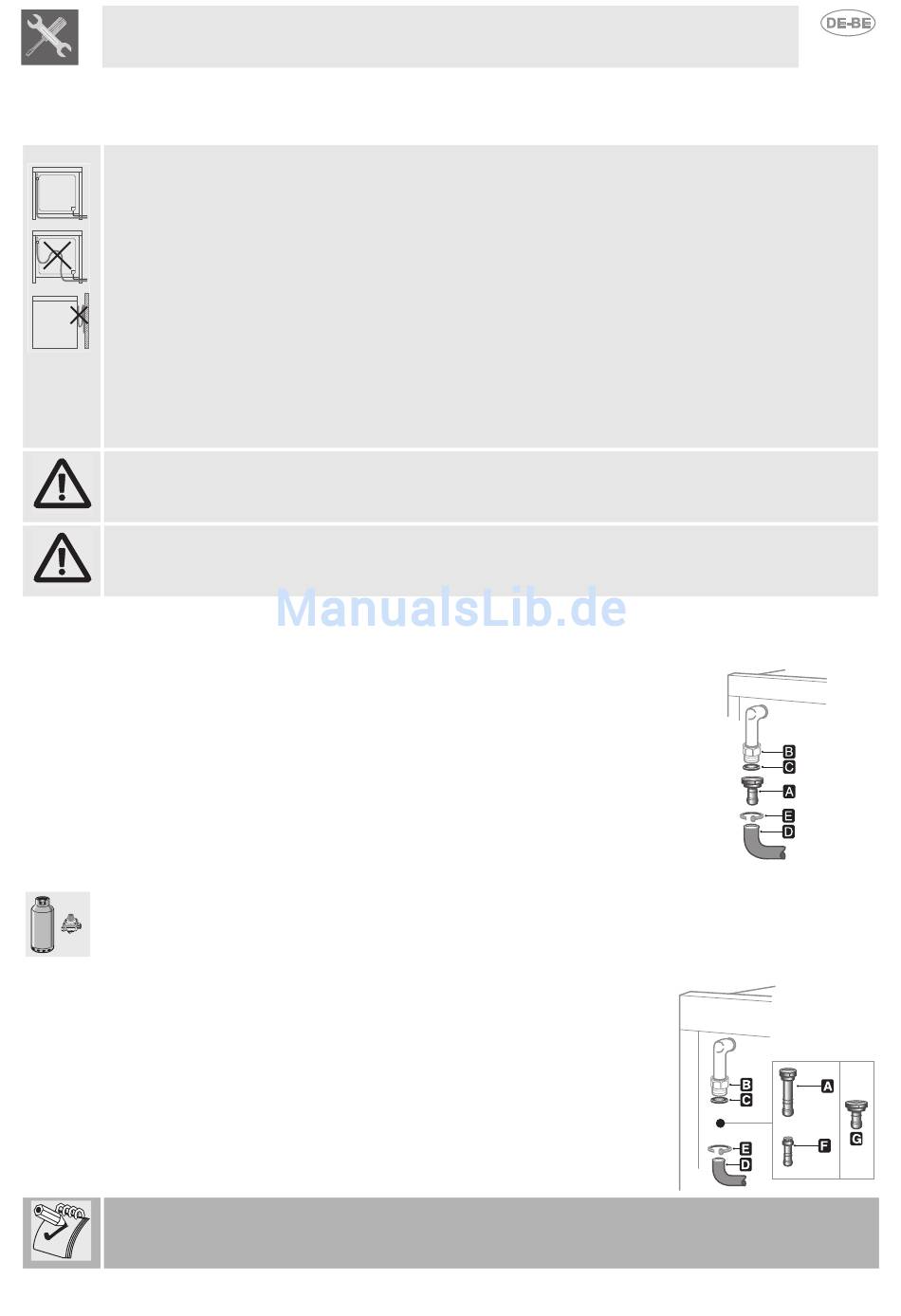

3.4 Gasanschluss

3.4.1 Anschluss mit einem Gummischlauch

Wird ein Stahlschlauch verwendet, darf die Gesamtlänge der Leitung 1,5 m nicht überschreiten. Es ist
dabei auch sicherzustellen, dass die Leitungen keine beweglichen Teile berühren oder gequetscht
werden können. Der Innendurchmesser des Schlauchs muss 8 mm bei FLÜSSIGGAS und 13 mm bei
METHANGAS betragen.
Prüfen, dass folgende Bedingungen eingehalten werden:
• Der Schlauch muss mit Sicherheitsschellen an der Gummihalterung befestigt sein;
• Der Schlauch muss über die ganze Länge inspizierbar (max. 2 m) sein;
• Der Schlauch darf nirgends heiße Wände berühren (max. 50°C);
• Der Schlauch darf nicht unter Zug oder Spannung stehen und keine engen Kurven aufweisen oder
geknickt werden;
• Der Schlauch darf nicht mit schneidenden Gegenständen und scharfen Kanten in Berührung
kommen;
• Ist der Schlauch nicht absolut dicht und es strömt Gas aus, darf er nicht repariert, sondern muss
durch einen neuen ersetzt werden;
• Prüfen Sie in jedem Fall, ob die Verfallsdaten des Schlauchs schon überschritten sind.
DER ANSCHLUSS MIT EINEM VORSCHRIFTSMÄSSIGEN GUMMISCHLAUCH IST NUR ZULÄSSIG,
WENN DER SCHLAUCH AUF SEINER GANZEN LÄNGE INSPEKTIONIERBAR IST.
DER ANZIEHMOMENT ZWISCHEN ANSCHLÜSSEN, DIE DIE DICHTUNG UMFASSEN, DARF 10
NM NICHT ÜBERSCHREITEN.
3.4.2 Anschluss für Methangas
Für den Anschluß an das Gasnetz einen Gummischlauch nach den
geltenden Normen verwenden (prüfen Sie, daß die Normen auf dem
Schlauch aufgedruckt sind).
Die Gummihalterung A mit der Dichtung C dazwischen sorgfältig an den
Gasstutzen B des Geräts anschrauben. Ziehen Sie den Gummischlauch D
auf die Gummihalterung A und befestigen Sie ihn mit der Schelle E in
Übereinstimmung mit den geltenden Normen.
3.4.3 Anschluss an Flüssiggas
Verwenden Sie einen Druckregler in Übereinstimmung mit den geltenden Normen und führen Sie den
Anschluss an der Gasflasche unter Einhaltung der von der gültigen Gesetzgebung festgelegten Normen
aus. Versichern Sie sich, daß der Einlaßdruck den Werten in der Tabelle im Abschnitts "4.2 / 4.3 Tabelle
mit den Brenner- und Düsenmerkmalen" entspricht.
Die kleine Gummihalterung
anschrauben. Diesen Block an den Gasstutzen B anschließen (oder die
Gummihalterung G mit der Dichtung C dazwischen verwenden, die direkt an
den Gasstutzen B angeschlossen werden kann). Den Gummischlauch H auf
die Gummihalterung A+F (oder G) und den Stutzen des Druckreglers an der
Gasflasche aufziehen. Befestigen Sie das Ende den Gummischlauch H an
der Gummihalterung A+F (oder G) mittels der Schelle I in Übereinstimmung
mit den geltenden Normen.
Die Gummihalterung A-F-G in der Abbildung gehören nicht zum Lieferumfang. Verwenden Sie nur
Schlauchfittings in Übereinstimmung mit den geltenden Normen.
F an die große Gummihalterung A
