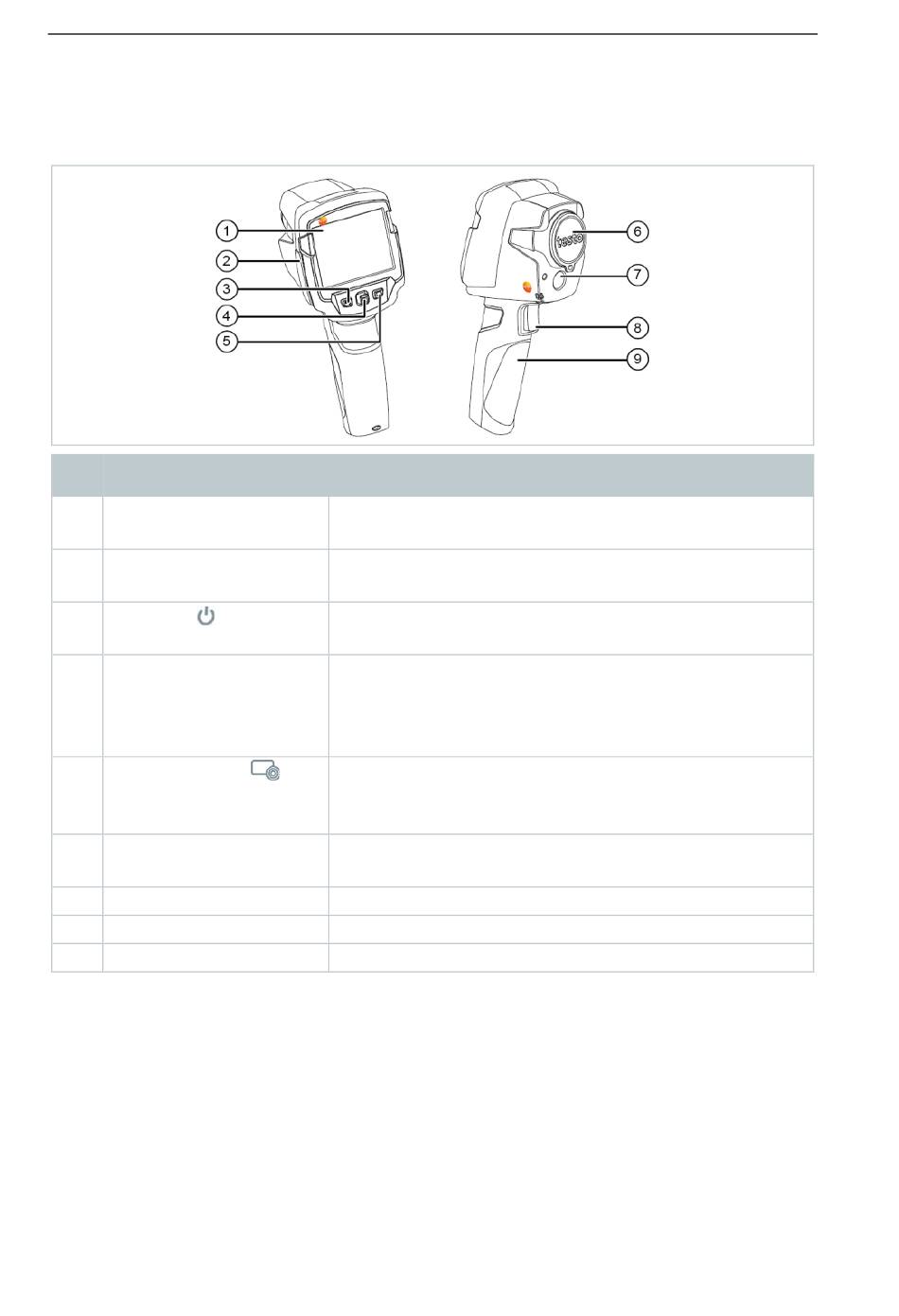

3.2 Übersicht Gerät / Bedienelemente
Element
1 Display
2 Schnittstellen-
Terminal
3 - Taste
- Taste Esc
4 - Taste OK
- Joystick
5 Kurzwahltaste
6 Objektiv Infrarot-
kamera; Schutzkappe
7 Digitalkamera
8 Trigger
9 Akkufach
Funktion
Zeigt Infrarot- und Echtbilder, Menüs und
Funktionen
Beinhaltet Micro-USB-Schnittstelle für Strom-
versorgung und Verbindung zum Computer
- Kamera ein- und ausschalten
- Aktion abbrechen
- Menü öffnen, Funktion wählen, Einstellung
bestätigen
- Im Menü navigieren, Funktion markieren,
Farbpalette wählen
Öffnet die der Kurzwahltaste zugeordnete
Funktion; das Symbol der ausgewählten Funktion
wird unten rechts im Display angezeigt
Nimmt Infrarotbilder auf; schützt das Objektiv
Nimmt Echtbilder auf
Speichert das angezeigte Bild
Beinhaltet den Akku
