- Seite 1 Original-Betriebsanleitung | DE AL2200 Magnetisches Encoder System MES 06.09.2021 | Version: 1.3...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Vorwort ............................... 5 Bestimmungsgemäße Verwendung .................... 5 2 Produktübersicht ............................ 6 Lieferumfang............................ 6 Typenschlüssel .......................... 6 3 Richtlinien und Normen .......................... 7 4 Eigenschaften ............................ 8 AL2200-0000 ............................. 9 AL2200-0001 ............................. 9 5 Abmessungen ............................ 10 6 Montage .............................. 11 AL2000 ............................ 11 AL8000 ............................ 12 7 Support und Service.......................... 13 AL2200... - Seite 4 Inhaltsverzeichnis Version: 1.3 AL2200...
-
Seite 5: Vorwort

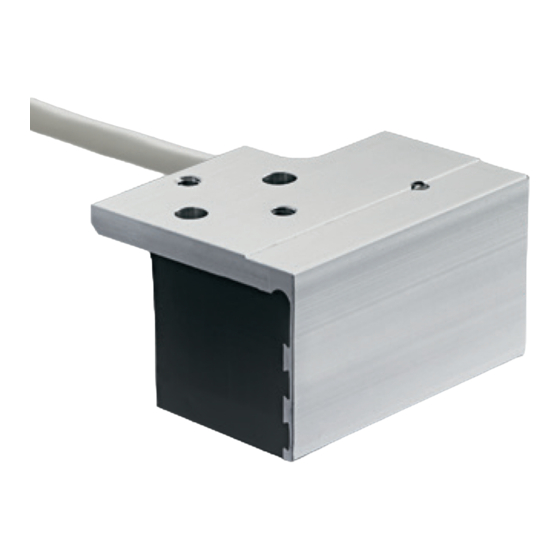

Lineare Feedbacksysteme werden benötigt für die Kommutierung, Erfassung der Geschwindigkeit und Position linearer bürstenloser Linearmotoren. Solche Feedbacksysteme bestehen aus einem Lesekopf und einem parallel zum Verfahrweg installierten Maßstab. Das AL2200 arbeitet direkt auf den Magnetplatten des Linearmotors wodurch ein zusätzlicher Maßstab entfällt. Es erfasst das Magnetfeld der Permanentmagneten der Magnetplatten und stellt dem Servoverstärker die Gebersignale zur Verfügung. -
Seite 6: Produktübersicht
Lieferumfang Prüfen Sie die Vollständigkeit der Lieferung anhand Ihres Lieferscheins. Fehlende Teile oder Schäden sind sofort festzuhalten und dem Spediteur, der Versicherung und / oder der Beckhoff Automation GmbH & Co. KG mitzuteilen. Zum Standard-Lieferumfang gehören: Magnetisches Encodersystem (MES) Typenschlüssel... -
Seite 7: Richtlinien Und Normen
Das Magnetische Encoder System (MES) ist kein Produkt im Sinne der EG-Maschinenrichtlinie. Die be- stimmungsgemäße Verwendung des MES in Maschinen oder Anlagen ist solange untersagt, bis der Ma- schinen- oder Anlagenbauer die CE-Konformität der gesamten Maschine oder Anlage bestätigt. AL2200 Version: 1.3... -
Seite 8: Eigenschaften
Voraussetzung ist die präzise Montage der Magnetplatten mit einer Genauigkeit von ± 20 µm und Offset-, Phasen- und Amplitudenkompensation. Wiederholgenauigkeit < 50 µm Auflösung 5 – 10 µm Spannungsversorgung Anschlusskabel • 8-adrig • paarweise verdrillt • Werkstoff PUR • UL-zertifiziert • Durchmesser 3,2 mm Version: 1.3 AL2200... -
Seite 9: Al2200-0000
Eigenschaften AL2200-0000 • 3 m Anschlusskabel Belegung (Farbcode) grün SIN + gelb SIN - blau COS + COS - braun + 5 V weiß pink + 5 V sense grau GND sense Schirm PE / GND AL2200-0001 • 0,5 m Anschlusskabel •... -
Seite 10: Abmessungen
Abmessungen Abmessungen Version: 1.3 AL2200... -
Seite 11: Montage
Das MES wird vor oder hinter dem Primärteil verbaut, so dass es sich mit dem Primärteil über die Sekundärteile bewegt. Abstand zur Ober- Verdrehung in Bezug Abstand zur Außenkante Schrau- Passstifte seite Primärteil zur Bewegungsrich- des Primärteils tung H in mm AL20xx AL24xx AL28xx-0 +/- 1 Ø 5 F8 AL28xx-1 AL2200 Version: 1.3... - Seite 12 Das MES wird vor oder hinter dem Primärteil verbaut, so dass es sich mit dem Primärteil über die Sekundärteile bewegt. Abstand zur Ober- Verdrehung in Bezug Abstand zur Außenkante Schrau- Passstifte seite Primärteil zur Bewegungsrich- des Primärteils tung H in mm AL802x AL804x AL806x-0 +/- 1 Ø 5 F8 AL806x-1 Version: 1.3 AL2200...
-
Seite 13: Support Und Service
Support und Service Support und Service Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Support und Service, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Support Der Support bietet Ihnen einen umfangreichen technischen Support, der Sie nicht nur bei dem Einsatz einzelner Beckhoff Produkte, sondern auch bei weiteren umfassenden Dienstleistungen unterstützt:... -
Seite 15: Mehr Informationen
