Samoa PM35 Serviceanleitung Seite 9

PROCEDIMENTOS DE REPARACIÓN Y LIMPIEZA
SUSTITUCIÓN JUNTAS BAJOS
Para facilitar el proceso de sustitución de las juntas,
recomendamos parar la bomba cerca de la posición inferior
de la carrera.
1. Desenrosque el tubo (63) del cuerpo de salida de fluido (70).
2. Desenrosque el pistón (62) del vástago (30). Quite la bola (59) y la
arandela (60). Sustituya el collarín (61).
3. Desenrosque los cuatro tornillos (58), separe el cuerpo de salida (70)
del motor de aire y sustituya las dos juntas (45, 47) y el aro guía (46).
4. Vuelva a montar en orden inverso, aplicando fijador de rosca en todas
las uniones.
5. Todas estas juntas se incluyen en el kit 539503.
LISTA DE RECAMBIOS / DATOS TÉCNICOS / DIMENSIONES
VER PÁGINAS: 22, 27 y 28.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
30
47
52
61
62
64
65
60

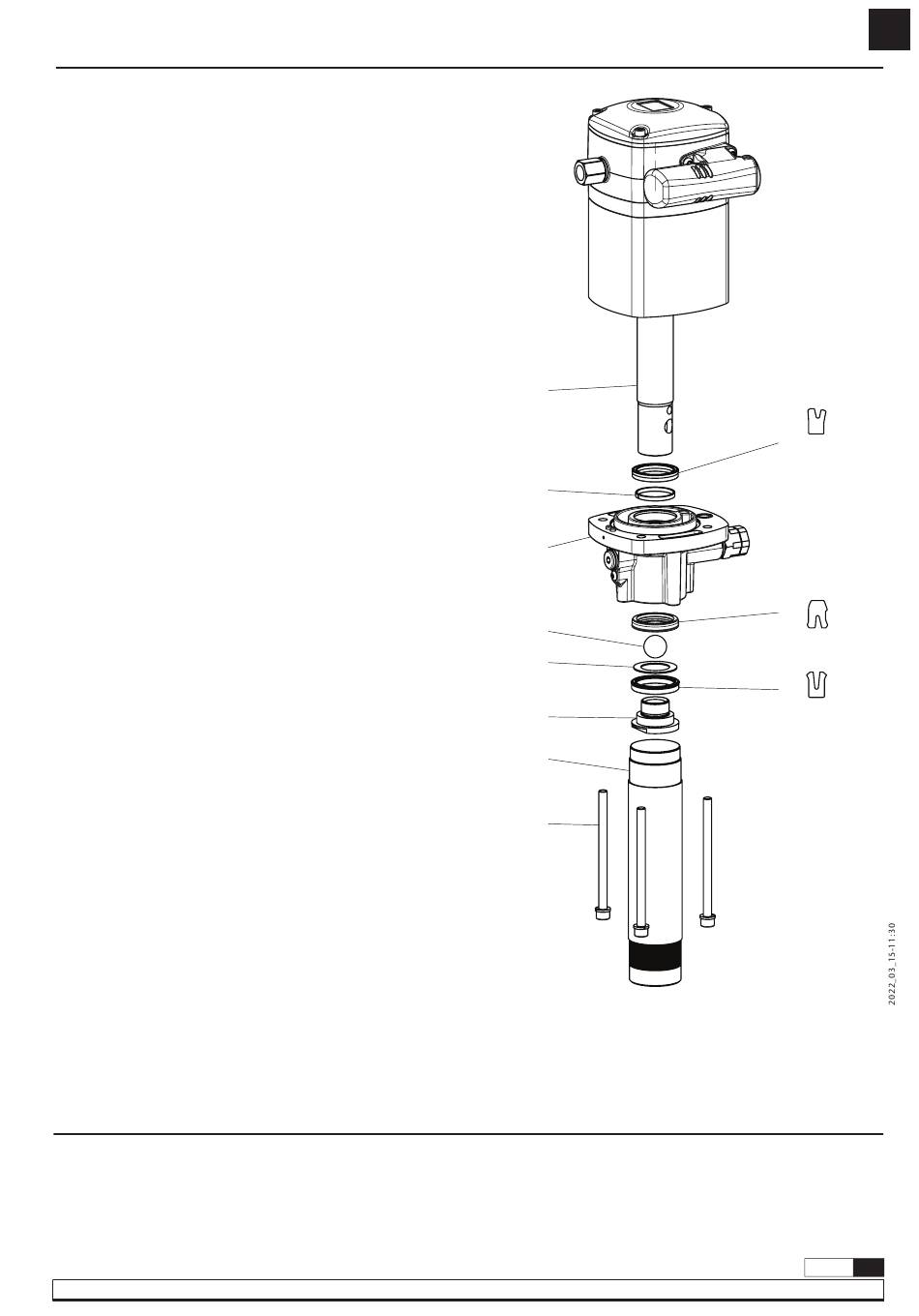

Fig. 8
ES
LABIOS
HACIA
ARRIBA
46
LABIOS
48
HACIA
ABAJO
LABIOS
HACIA
63
ARRIBA
9
R. 03/22 853 822
