Samoa PM35 Serviceanleitung Seite 17

REPARATUR- UND REINIGUNGSVERFAHREN

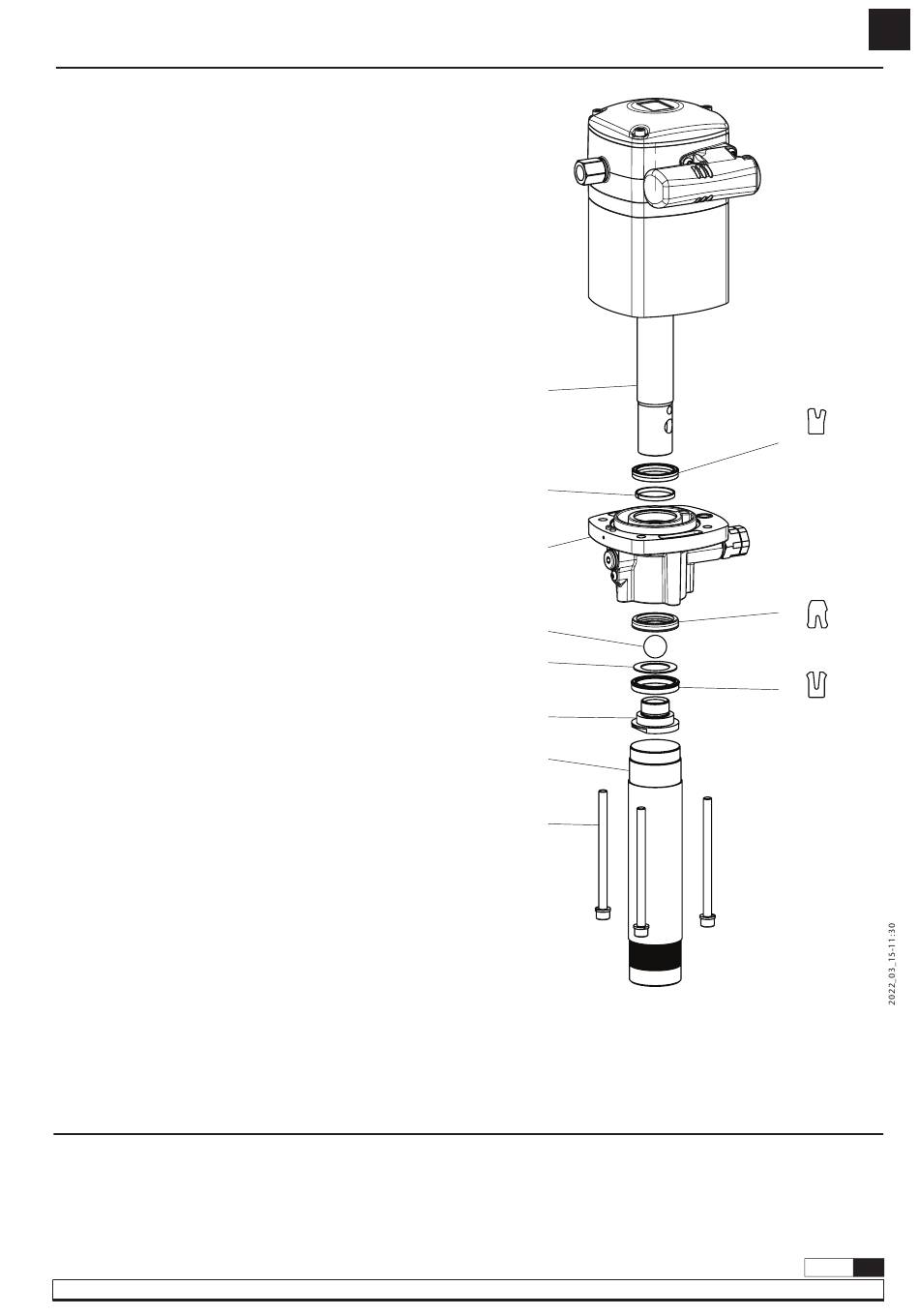

AUSTAUSCH VON UNTERBODEN-DICHTUNGEN (ABB. 8)
Um das Auswechseln der Dichtungen zu erleichtern, empfehlen
wir, die Pumpe am unteren Ende des Hubes anzuhalten.
1. Schrauben Sie den Schlauch (63) vom Materialauslassgehäuse (70) ab.
2. Schrauben Sie den Kolben (62) von der Stange (30) ab. Entfernen Sie
die Kugel (59) und die Unterlegscheibe (60). Die Manschette (61)
wieder anbringen.
3. Die vier Schrauben (58) abschrauben, den Auslasskörper (70) vom
Luftmotor trennen und die beiden Dichtungen (45, 47) und den
Führungsring (46) austauschen.
4. In umgekehrter Reihenfolge wieder zusammenbauen, dabei alle
Verbindungen mit Schraubensicherung versehen.
5. Alle diese Dichtungen sind im Satz 539503 enthalten.
ERSATZTEILLISTE / TECHNISCHE ANGABEN / ABMESSUNGEN
SIEHE SEITEN: 24, 27 und 28.
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
30
47
52
61
62
64
65
60
Abb. 8
DE
LIPPEN
AN UP
46
LIPPEN
48
ABWÄRTS
LIPPEN
AN UP
63
17
R. 03/22 853 822
