ES
PROCEDIMENTOS DE REPARACIÓN Y LIMPIEZA

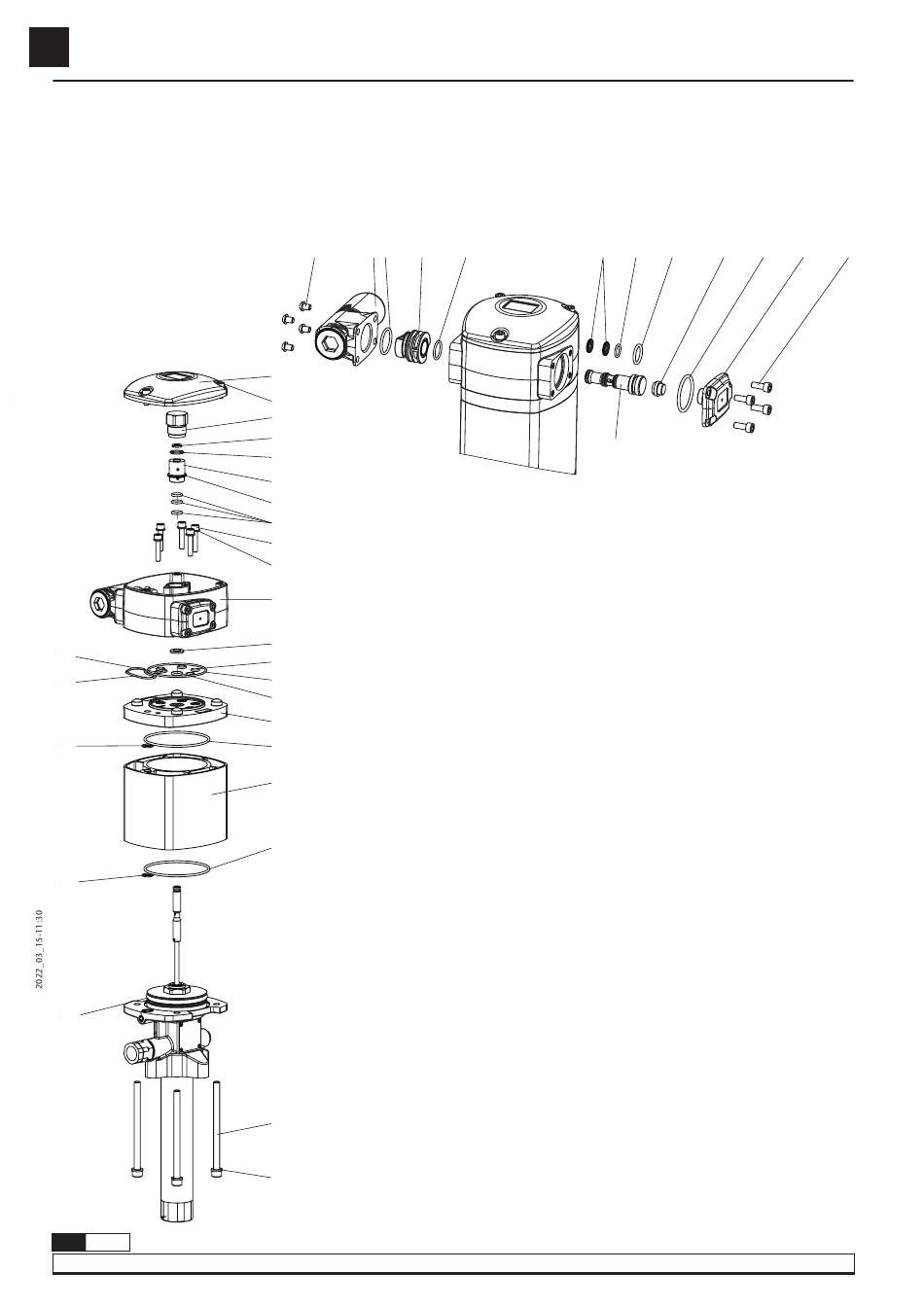

DISTRIBUIDOR DE AIRE (FIG. 6)
1. Desenrosque los 4 tornillos (1) de la tapa (17) y retírela.
2. Desenrosque los 4 tornilos (36) del silenciador (35) y retírelo junto con
la junta (37) y el resonador del silenciador (38).
3. Con ayuda de un útil de plástico, golpeando suavemente la corredera
(14) por el lado de su menor diámetro a través del motor (Fig. 6),
extraer la corredera (14).
29
30
35
35
44
8
853 822 R. 03/22
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
26
25
23 24
1
2
Fig. 6
3
37
4
5
6
7
8
9
10
28
31
32
7
33
36
46
36
36
46
4. Sustituya las juntas de corredera 2x(11), (12) y (13), o bien sustituya la
corredera (14) completa con sus juntas ya instaladas de fábrica (kit
539505). Ésta es la opción recomendada para asegurar que las juntas
están correctamente instaladas.
13 14
27
16
JUNTAS DEL MOTOR DE AIRE (FIG. 7)
1. Desenrosque los 3 tornillos (1) y quite la tapa (2).
2. Desenrosque el tapón (3). Deseche su tórica (4) y ponga una
nueva posteriormente.
3. Saque las 2 chavetas curvas (5).
4. Retire los 5 tornillos (6) junto con sus arandelas (7).
5. Tire hacia arriba del cabezal motor (40) hasta liberarlo del resto de
la bomba.
6. Tire hacia rarriba del casquillo (10) hasta sacarlo del cabezal. Saque
también todas las tóricas del interior 3x(8) y (9). Deséchelas y
sustitúyalas posteriormente por unas nuevas.
7. Deseche las tóricas (18), (19), 4x(43), (44) y la (8) que se encuentra
bajo la arandela (45). Reemplácelas por unas nuevas posteriormente.
8. Desenrosque los 4 tornillos (60), tire de la brida (20) hacia arriba y
deseche las tóricas (21) y (22). Reemplázelas posteriormente por
unas nuevas.
9. Tire hacia arriba del cilindro (31) y reemplace las tóricas (21), (22) y (27).
10. Vuelva a montar el conjunto en sentido inverso, aplicando fijador de
rosca en el tapón (3).
Nota: todas estas nuevas juntas están incluidas en el kit 539502 disponible.
15 18 17 19 2
