6 Montaggio dell'attrezzo di applicazione

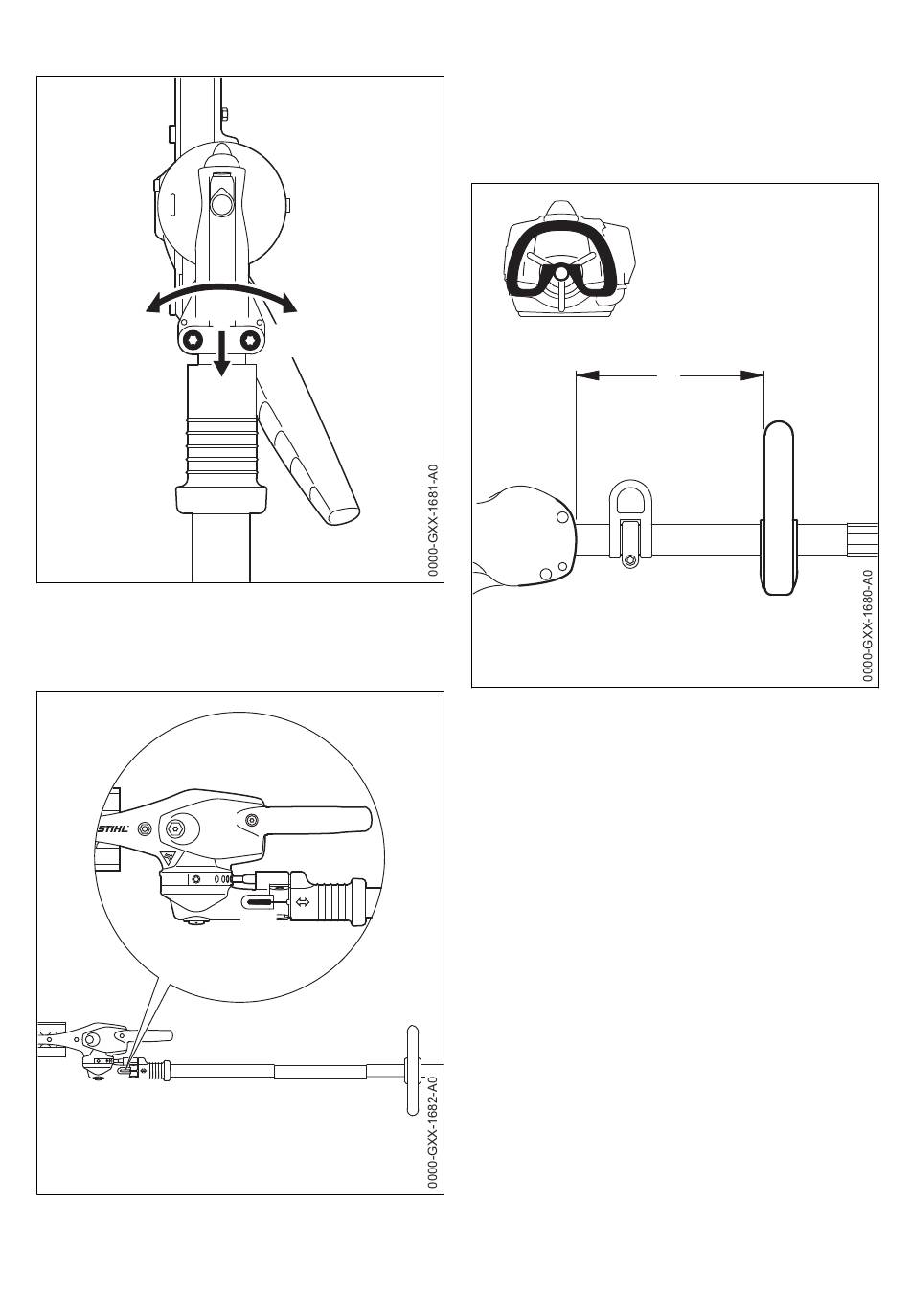

6.2 Montaggio del riduttore
11
10
► Allentare le viti di bloccaggio (10)
► Spingere il riduttore (11) sullo stelo (5),
girando il riduttore (11) un po' a destra e un
po' a sinistra
11
Quando l'estremità dello stelo non è più visibile
nella fessura di fissaggio (12):
► spingere ancora il riduttore (11) fino all'arresto
0458-401-9421-D
10
5
12
► Avvitare le viti di serraggio fino all'arresto
► Allineare il riduttore (11) all'unità motore
► Stringere le viti di serraggio
6.3 Sulle apparecchiature con
impugnatura circolare
► Allentare le viti sull'impugnatura circolare (2)
► Centrare l'impugnatura (2) e portarla nella
posizione più appropriata per l'operatore e il
lavoro previsto
La distanza deve essere al massimo di A =
20 cm.
► Serrare le viti sull'impugnatura circolare
6.4 Montaggio dell'occhiello di tra‐
sporto
Per l'impiego dell'apparecchiatura con una tra‐
colla, questa deve essere munita di un occhiello
di trasporto. Non tutte le versioni di apparecchia‐
ture di base sono dotate dell'occhiello di tra‐
sporto.
Per il successivo montaggio, acquisire l'occhiello
come "Accessorio a richiesta" e fissarlo sull'ap‐
parecchiatura.
italiano
A
2
73
