L'arbre d'entraînement ne doit dépasser du tube
que sur une longueur L = 22 mm (7/8 po).
Si la cote (L) n'est pas atteinte :
► Faire lentement tourner l'arbre d'entraînement
en exerçant une légère pression, jusqu'à ce
qu'il soit possible d'enfoncer l'arbre à la cote
indiquée.
6.2 Montage du réducteur
11
10

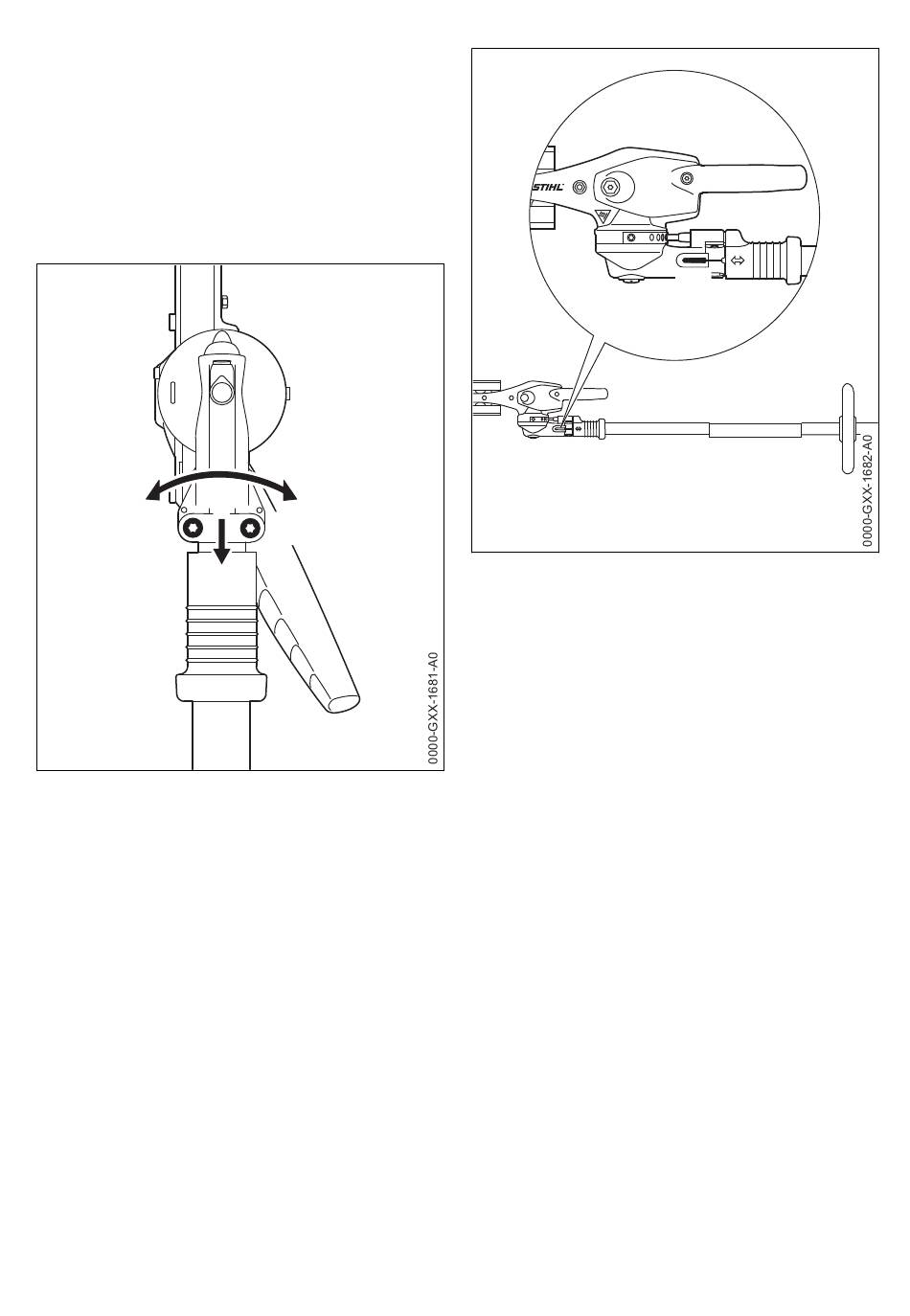

► Desserrer les vis de serrage (10).
► Glisser le réducteur (11) sur le tube (5) – à l'in‐
troduction, faire légèrement pivoter le réduc‐
teur (11) dans les deux sens.
32
10
5
6 Montage de l'outil à rapporter
11
Une fois que l'extrémité du tube n'est plus visible
dans la fente de serrage (12) :
► Pousser encore le réducteur (11) jusqu'en
butée.
► Visser les vis de serrage jusqu'à ce qu'elles
viennent en appui.
► Ajuster le réducteur (11) par rapport à l'en‐
semble moteur.
► Serrer les vis de serrage.
12
