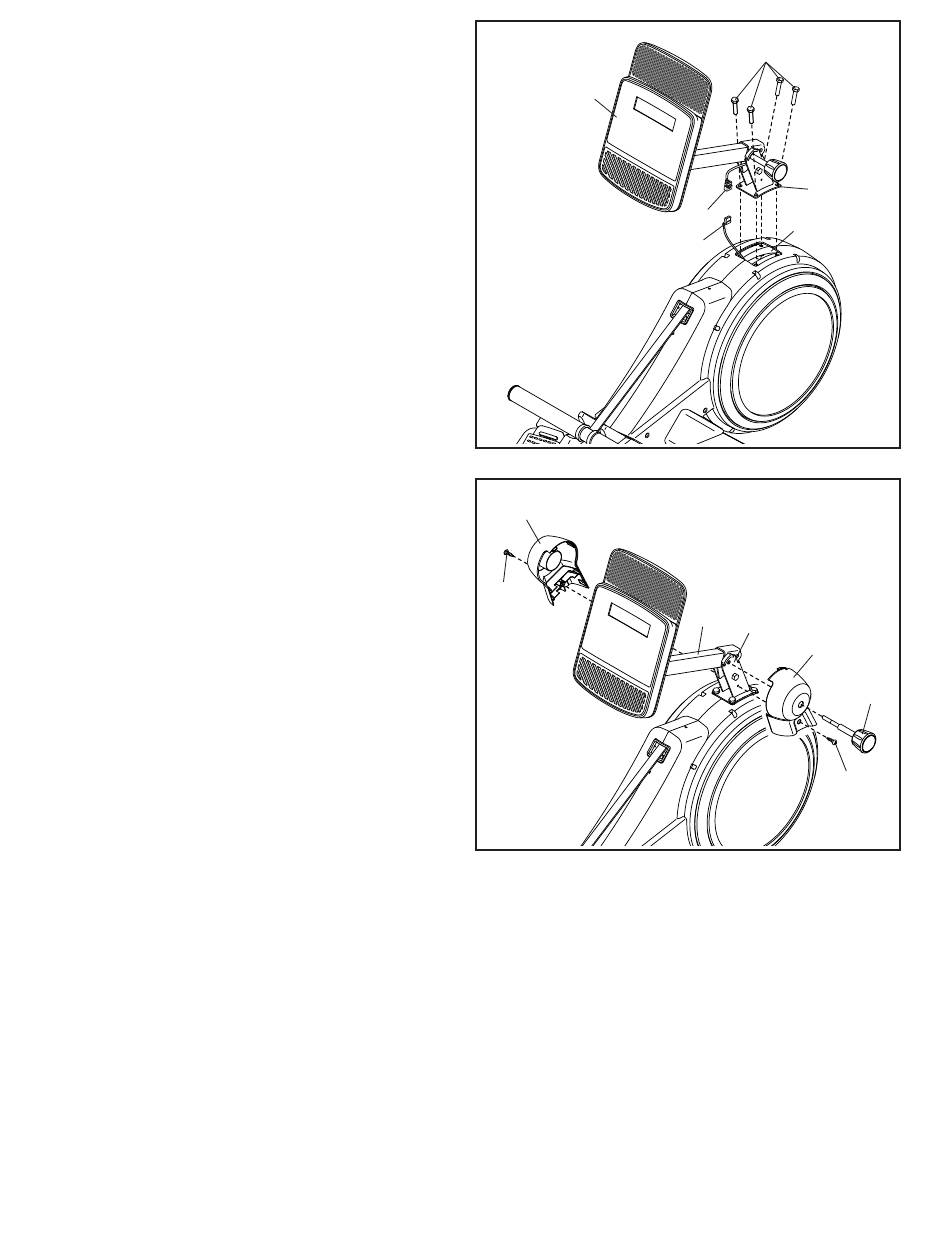

7. Während eine zweite Person den Trainingscom-
puter (75) und den Pfosten (77) an den Rahmen
(1) hält, verbinden Sie das Pfostenkabel (84)
mit dem Hauptkabel (109). Tipp: Die Steckver-
binder der Kabel sollten ohne Schwierigkeit
ineinandergleiten und mit einem hörbaren
Klicken einschnappen. Sollte dies nicht der
Fall sein, drehen Sie einen Steckverbinder
um und versuchen es noch einmal.
Führen Sie die Überlänge der Kabel in den
Rahmen (1) ein.
Tipp: Vermeiden Sie es, die Kabel einzuklem-
men. Befestigen Sie den Pfosten (77) mit vier
M8 x 35mm Schrauben (82) am Rahmen (1).
Drehen Sie anfangs alle Schrauben lose ein,
dann ziehen Sie diese fest.
8. Halten Sie den Hals (76) fest und lockern und
entfernen Sie den Knauf (78) vom Pfosten (77).
Als Nächstes identifizieren Sie die rechte und
linke Pfostenabdeckung (80, 81) und richten
diese wie abgebildet aus.
Drücken Sie die rechte und linke Pfostenabde-
ckung (80, 81) um den Pfosten (77) zusammen
und befestigen Sie diese mit zwei M4 x 16mm
Schrauben (68) am Pfosten.
Dann fügen Sie den Knauf (78) in die rechte
Pfostenabdeckung (80) ein und ziehen ihn im
Pfosten (77) fest.
7
75
Vermeiden Sie
es, die Kabel
einzuklemmen
8
81
68
9
82
77
84
1
109
76
77
80
68
78
